Ayce TAC-12CHSD/XAA1-I Gebrauchsanweisung Seite 62

Prüfung des Kältemitteldrucks
Luftrückführung Niederdruckbereich des Kältemittels
R32: 0,8-1,2 MPa; Abluft-Hochdruckbereich:3,2-3,7 MPa.
Es bedeutet, dass das Kühlsystem oder das Kältemittel
eines Klimageräts fehlerhaft ist, wenn die Bereiche des
Abluft- und Rückluftdrucks des erkannten Kompressors
die normalen Bereiche weitgehend überschreiten.
1) Schrauben Sie die Kappen der 2- und 3-Wege-Ventile
ab und entfernen Sie diese.
Schrauben Sie die Kappe vom Service-Anschluss ab
2)
und entfernen Sie sie.
3) Schliessen Sie den Vakuumpumpenschlauch an den
Service-Anschluss an.
Betreiben Sie die Vakuumpumpe 10 bis 15 Minuten,
4)
bis ein absolutes Vakuum von 10 mm Hg erreicht
wurde.
5) Schliessen Sie bei laufender Vakuumpumpe den
Niederdruckknauf an der Kupplung der
Vakuumpumpe. Stoppen Sie die Vakuumpumpe.
6) Öffnen Sie das 2-Wege-Ventil um 1/4 Umdrehung und
schliessen Sie es dann nach 10 Sekunden. Prüfen Sie
alle Verbindungen mit Seifenlauge oder einem
elektronischen Lecksuchgerät auf Undichtigkeiten.
Drehen Sie das Gehäuse der 2-Wege- und 3-Wege-
7)
Ventile. Ziehen Sie den Schlauch der Vakuumpumpe
ab.
8) Setzen Sie alle Kappen auf die Ventile auf und ziehen
Sie sie fest.
BETRIEBSPRÜFUNG
1)
Wickeln Sie den Dämmbelag um die Verbindungen
des Innengeräts und befestigen Sie ihn mit Isolierband.
Befestigen Sie den überstehenden Teil des
2)
Signalkabels an der Rohrleitung oder am Aussengerät.
3) Befestigen Sie die Rohrleitungen an der Wand
(nachdem sie mit Isolierband ummantelt wurden) mit
Klammern oder stecken Sie sie in Kunststoffkanäle.
4) Dichten Sie das Loch in der Wand ab, durch das die
Rohrleitung geführt wird, so dass keine Luft oder
Wasser eindringen kann.

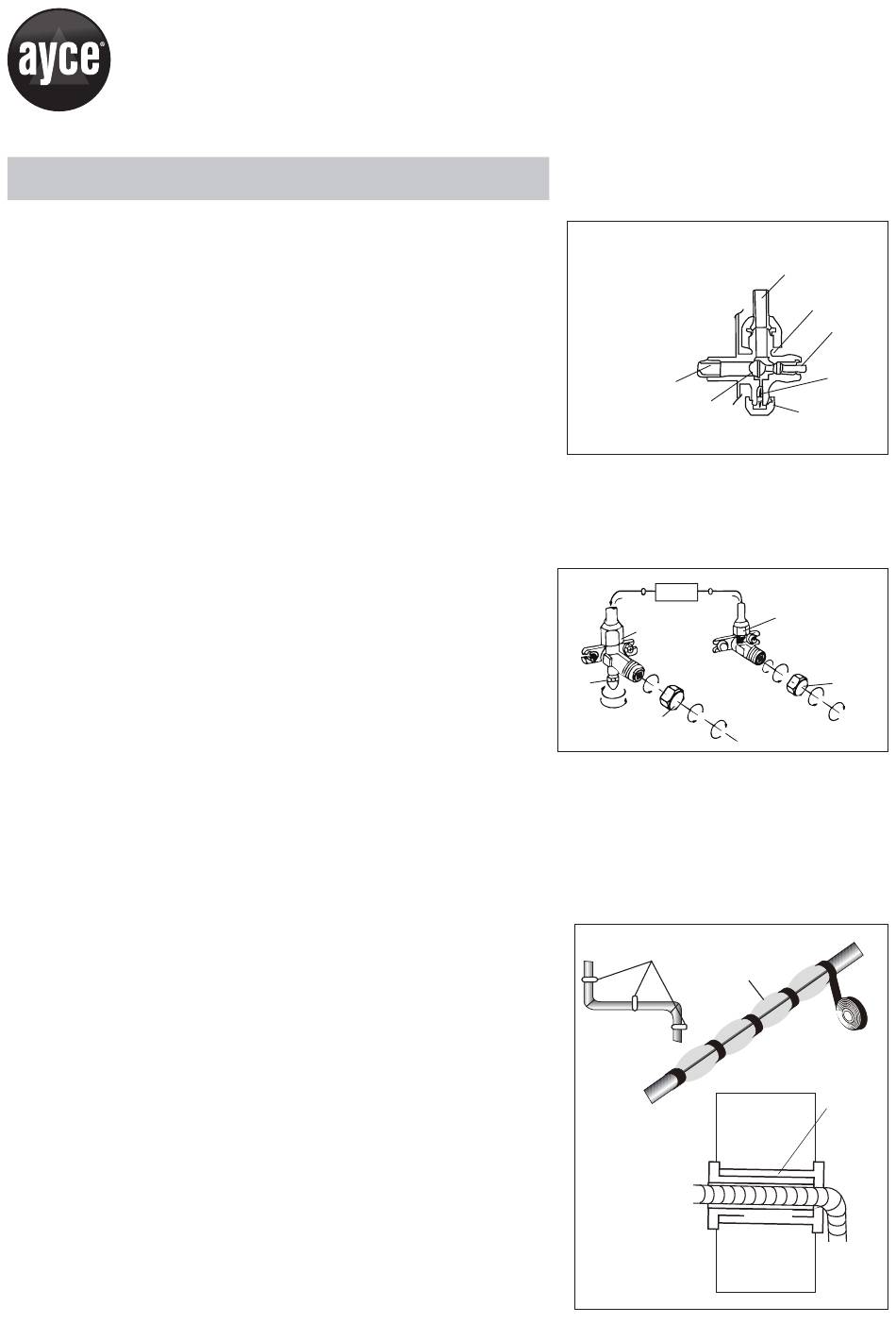

Diagramm für 3-Wege-Ventil
Anschluss zum Innengerät
Anschluss zum
Aussengerät
Ventilkern
Innengerät
Flussrichtung des
Kältemittels
3-Wege-Ventil
[7] Drehen, um das
Mutter für
Ventil ganz zu öffnen
Wartungs-
anschluss
[1] Drehen
[2] Drehen
Ventilkappe
[8] Festziehen
Klemmen
Dämmbelag
Rohrleitung
[innen]
Geöffnete
Stellung
Spindel
Nadel
Deckel für
Wartungsanschluss
2-Wege-Ventil
[6] Um Drehung öffnen
1/4
[7] Drehen, um das
Ventil ganz zu öffnen
Ventilkappe
[1] Drehen
[8] Festziehen
[8] Festziehen
Isolierband
Rohrleitung
Dichtung
[aussen]
Wand
