Der Stecker muss auch nach der Installation des Geräts
zugänglich sein, damit er bei Bedarf herausgezogen
werden kann.
Eine effiziente Erdungsverbindung muss gewährleistet
sein.
Wenn das Stromkabel beschädigt ist, muss es durch eine
autorisierte Servicestelle ersetzt werden.
Hinweis: Optional können die Leitungen an die Hauptplatine
des Innengeräts vom Hersteller je nach Modell
ohne Klemmleiste angeschlossen werden.

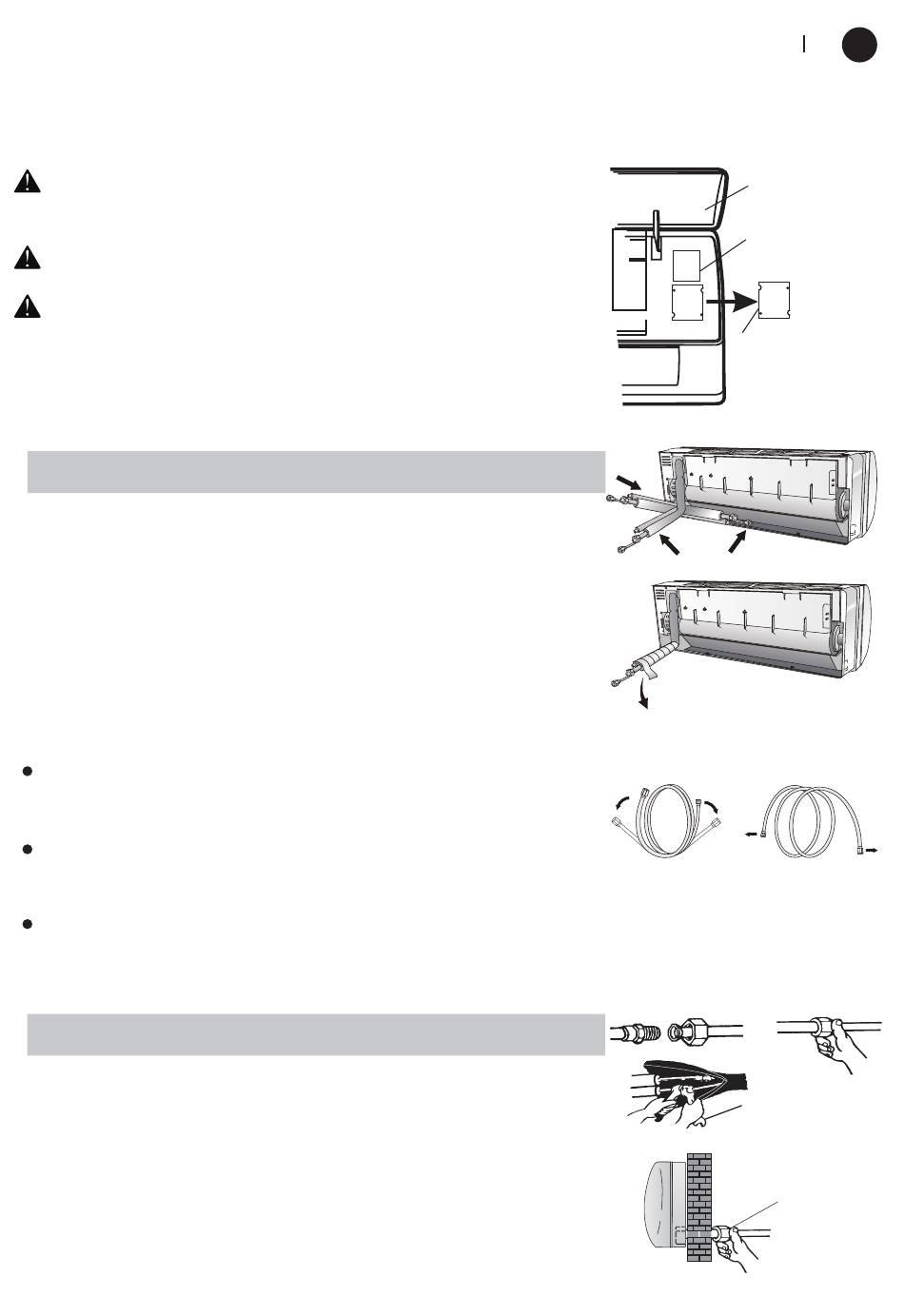

ANSCHLUS DER KÄLTEMITTELLEITUNG
Die Rohrleitungen können in den 3 auf dem Bild mit Zahlen
gekennzeichneten Richtungen verlegt werden. Wenn die
Rohrleitungen in Richtung 1 oder 3 verlegt werden, schneiden
Sie mit einem Teppichmesser eine Kerbe entlang der Nut an
der Seite des Innengeräts.
Verlegen Sie die Rohrleitungen in Richtung des Wandlochs
und binden Sie die Kupferrohre, das Abflussrohr und die
Stromkabel mit dem Klebeband so zusammen, dass das
Abflussrohr unten liegt, zusammen, damit das Wasser frei
abfliessen kann.
Entfernen Sie die Kappe erst beim Anschliessen des
Rohres, um das Eindringen von Feuchtigkeit oder
Schmutz zu vermeiden.
Wenn das Rohr zu oft gebogen oder gezogen wird,
wird es steif. Biegen Sie das Rohr nicht mehr als
dreimal an einer Stelle.
Beim Verlängern des gerollten Rohres ist das Rohr
durch vorsichtiges Abwickeln zu begradigen, wie auf
dem Bild gezeigt.
ANSCHLÜSSE AM INNENGERÄT
1.
Entfernen Sie die Rohrkappe des Innengeräts (prüfen Sie,
ob sich im Innern kein Schmutz befindet).
2.
Setzen Sie die Überwurfmutter ein und erstellen Sie einen
Flansch am äussersten Ende des Anschlussrohres.
Ziehen Sie die Verbindungen mit zwei gegenläufig
3.
arbeitenden Schraubenschlüsseln fest.
4.
Für R32-Kältemittel sollten mechanische Anschlüsse im
Freien sein.
Frontblende
Anschlussplan
Klemmenblockabdeckung
1
2
3
Das Verbindungsrohr formen
Ja
Nein
Das gerollte Rohr verlängern
Drehmomentschlüssel
Innen
Aussen
Verbindungsstücke
sollten aussen sein
