Salus Controls RF Installations- / Bedienungshandbuch Seite 20

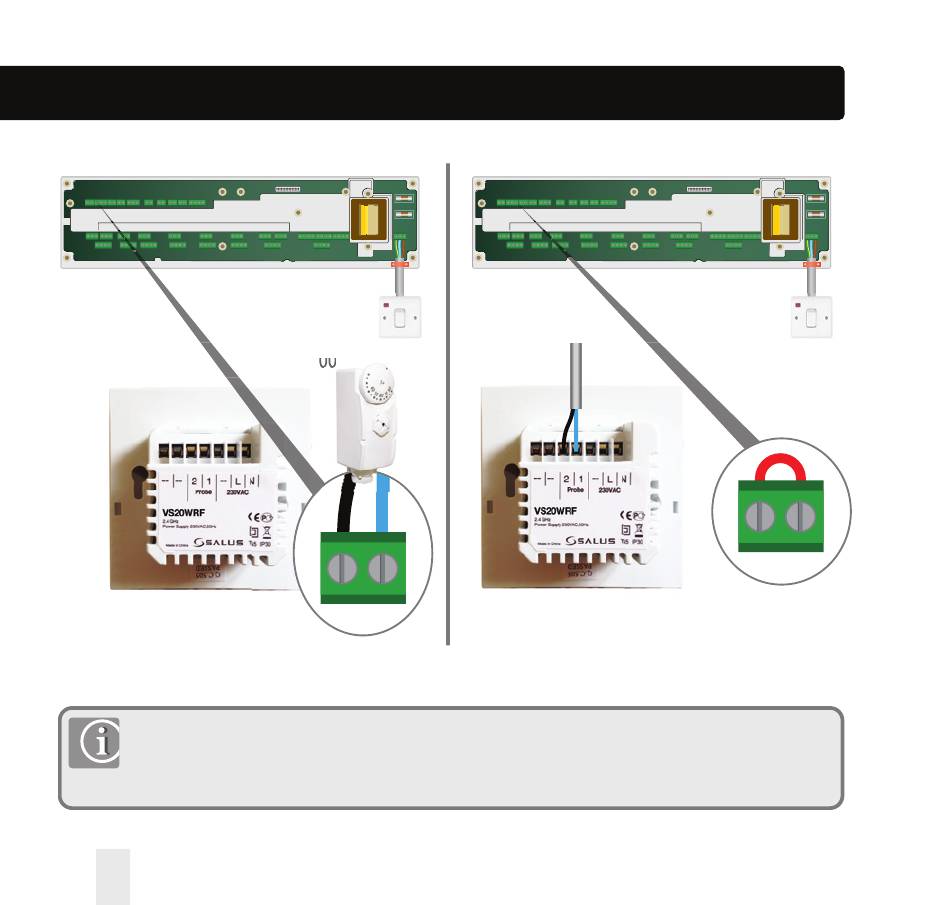

Installation - Warmwasser-Timer Zylinderthermostat VS10WRF
SL N L SL N L SL N L SL N L SL N L SL N L
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5
Zylinderthermostat
An Klemmleiste angeschlossener
Zylinderthermostat (Standard)
Hinweis: Die Einheit kann für Zylinderthermostat konfiguriert oder an den Warmwasser-Timer
angeschlossen werden. Siehe Geräteparameter auf Seite 57. Beziehen Sie sich für zusätzliche
Informationen zur Klemmleiste bitte auf Hinweis 1 im entsprechenden Handbuch.
20
VS20WRF und VS20BRF Bedienungshandbuch
5 x 20mm
5 x 20mm
SL N L SL N L
ZONE 6 ZONE 7 ZONE 8
Salus CT100
EIN AUS
SL N L SL N L SL N L SL N L SL N L SL N L
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
An WW-Timer angeschlossener
Zylinderthermostat
5 x 20mm
5 x 20mm
SL N L SL N L
ZONE 7 ZONE 8
Link must be fitted
EIN AUS
