Salus Controls RF Installations- / Bedienungshandbuch Seite 15

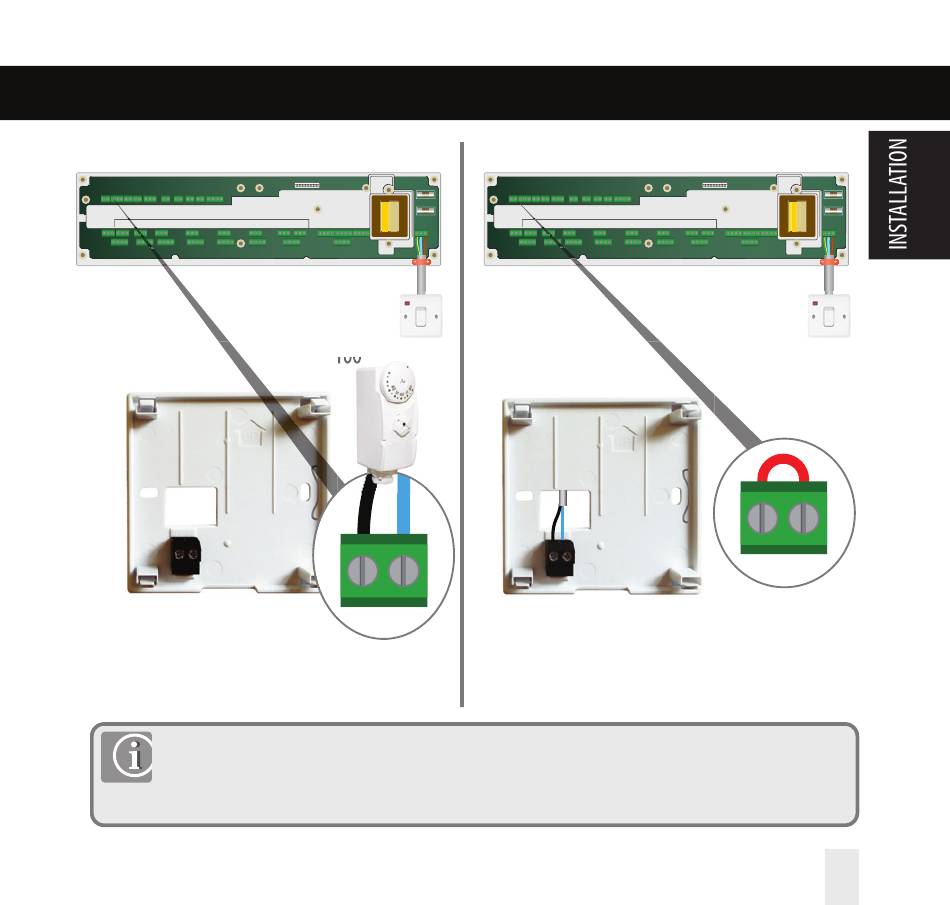

Installation – Warmwasser-Timer Zylinderthermostat VS20WRF
SL N L SL N L SL N L SL N L SL N L SL N L
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
Zylinderthermostat
SALUS CT100
An Klemmleiste angeschlossener
Zylinderthermostat (Standard)
Hinweis: Die Einheit kann für Zylinderthermostat konfiguriert oder an den Warmwasser-
Timer angeschlossen werden. Siehe Geräteparameter auf Seite 57. Beziehen Sie sich für
zusätzliche Informationen zur Klemmleiste bitte auf Hinweis 1 im entsprechenden Handbuch.
5 x 20mm
5 x 20mm
SL N L SL N L
ZONE 7 ZONE 8
EIN AUS
SL N L SL N L SL N L SL N L SL N L SL N L
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
An WW-Timer angeschlossener
Zylinderthermostat
VS20WRF und VS20BRF Bedienungshandbuch
5 x 20mm
5 x 20mm
SL N L SL N L
ZONE 7 ZONE 8
Ein Anschluss
wird benötigt
EIN AUS
15
