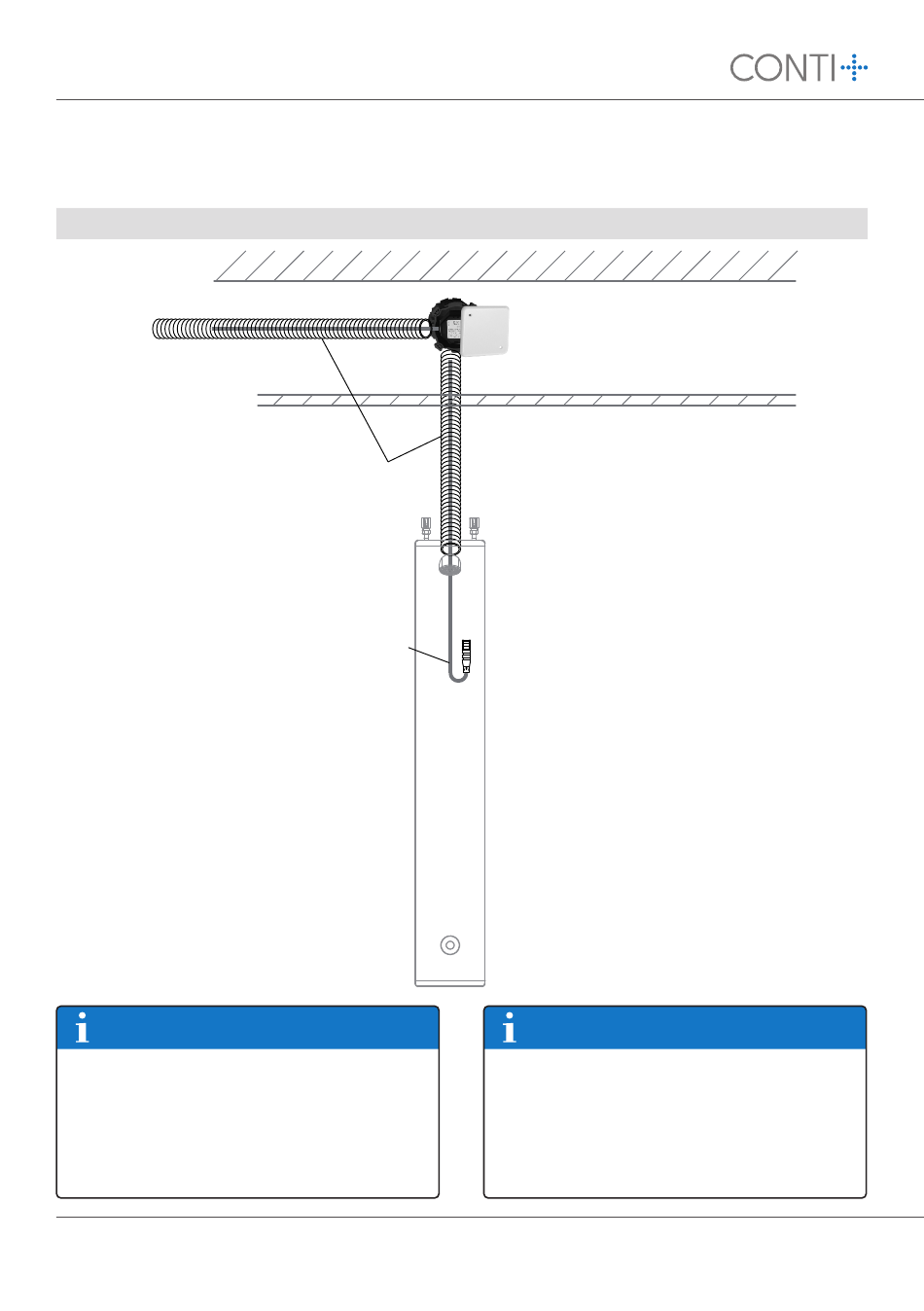

Topologie | Topology
Einzelplatz | Single user (
Decke
Ceiling
abgehängte Decke
suspended ceiling
8
Hinweis! | Note!
Hinweis!
Wartungsverpfl ichtung
Wartungs- und Instandsetzungsverpfl ichtungen
beachten gemäß:
▪
VDI/DVGW 6023 Blatt I
▪
Merkblatt 60.07 der Deutschen Gesellschaft
für das Badewesen e. V.
▪
DIN EN 806-5
Die Zeitabstände für regelmäßige Wartungen richten
sich nach Wasserqualität und Benutzungs häufi gkeit
(jedoch mindestens 1 x pro Jahr).
Hinweis!
Für zusätzlich nötigen örtlichen Potenzialausgleich
Kupferleitung von mindestens 6 mm² verwenden.
Bei der Montage sind folgende gesetzlichen Bestim-
mungen durch die ausführende Elektrofachkraft
einzuhalten:
▪
DIN VDE 0100 Teile 701 und 702
Bei Nichtbeachten haftet die ausführende Firma.
Hinweis!
Zwingend erforderliche Verbindungsleitungen sind
bauseits in einem Schutzrohr/Leerrohr zu verlegen und
anzuklemmen.
▪
jeweils erforderliche Leitungstypen sind in den entsprechen-
den Montageanleitungen angegeben.
Die elektrische Verdrahtung darf nur von einer
Elektro fachkraft gemäß DIN VDE 105-100 durch-
geführt werden.
Hinweis!
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
Schutzart IP68 nur bei korrekter Montage
gewährleistet.
▪
Bei Anschluss auf Steckermarkierung achten.
CONE1111219500 | CONE1211219500)
230 V/AC
Leerrohr M16
Empty conduit M16
12 V/DC
3 Meter | Meters
Potentialausgleich
Elektroinstallation
IP68-Verbindung
550.045.00
Netzgerät Unterputz
Concealed power supply unit
Nur für Einzelplatzversorgung.
Für Serienverkabelung siehe
Topologie Schemen (Netz- und
CNX Variante) auf den Folgeseiten.
Note!
maintenance obligation
Only for single-user supply.
For serial cabling, see topology
Maintenance and repair obligations
in accor dance with:
schemes (mains and CNX variant)
▪
VDI/DVGW 6023 Sheet I
on the following pages.
▪
Leafl et 60.07 of the German Bathing Association
(Deutsche Gesellschaft für das Badewesen e. V.)
▪
DIN EN 806-5
The intervals for regular maintenance depend
on the water quality and frequency of use
(but at least once a year).
Note!
potential equalization
For additional necessary local equipotential
equalization use copper cable of at least 6 mm².
The following legal regulations must be ob served
by the qualifi ed electrician during installation:
▪
DIN VDE 0100 parts 701 and 702
In the event of non-observance, the contractor
is liable.
Note!
electrical installation
Mandatory connecting cables are to be laid and
clamped on site in a thermowell / empty conduit.
▪
The required cable types are specifi ed in the corresponding
installation instructions.
Electrical wiring may only be carried out by a quali-
fi ed electrician in accordance with DIN VDE 105-100.
Note!
Protection class IP68 is only guaranteed
if installed correctly.
▪
When connecting, pay attention to the connector marking.
IP68-Connection
