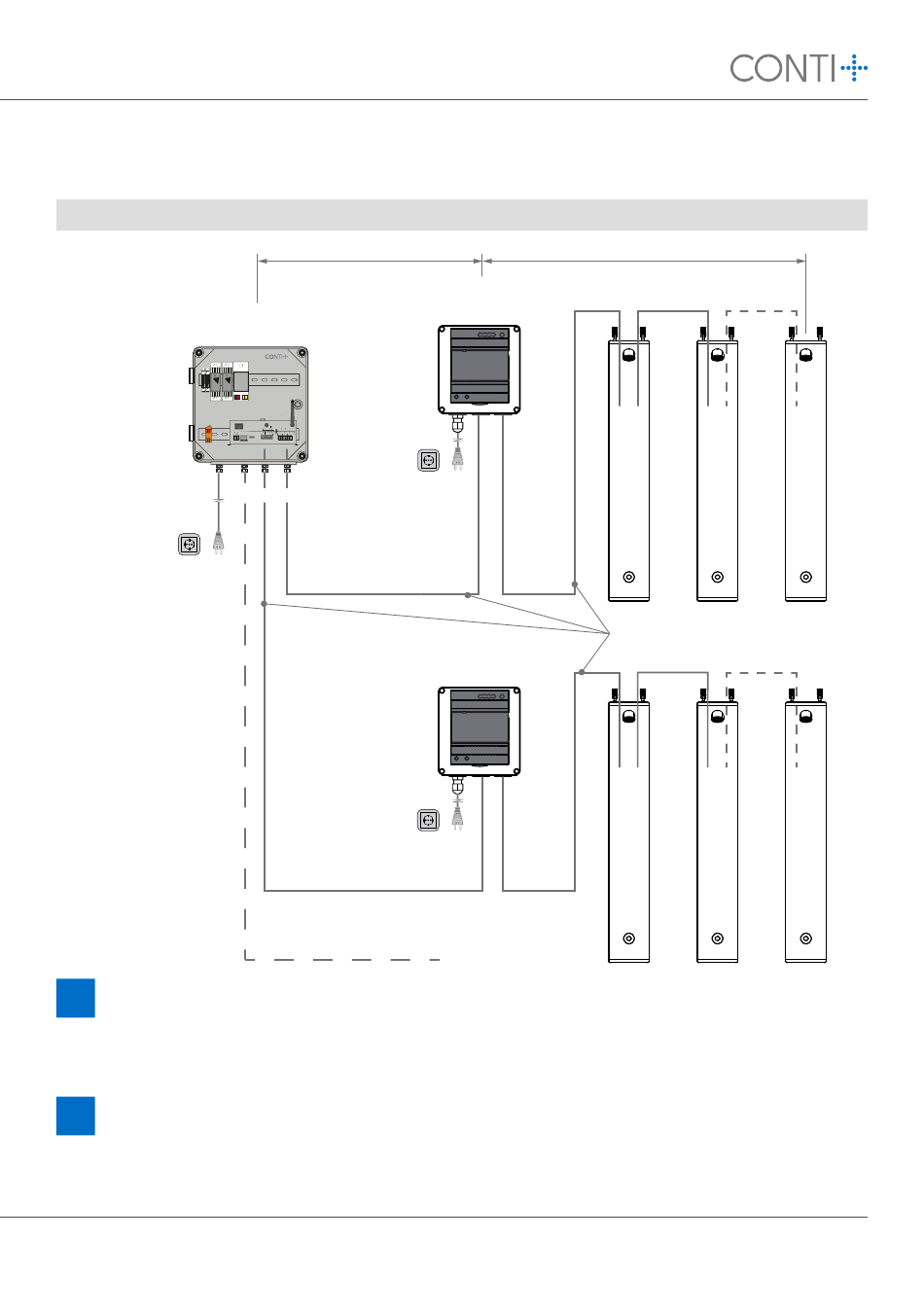

Topologie | Topology
CNX (CONE1111219568 | CONE1211219568)
CNX Steuerschrank
CNX Control cabinet
230 V/AC
Schutzkontakt Steckdose
Protective contact socket
!
Leitungslänge ab CNX Steuerkasten bis Netzteil max. 250m.
Leitungslänge ab Netzteil bis letzte Dusche max. 100m / max. 10 Duschen pro Liniensegment.
Cable length fro CNX control cabinet to power supply unit max. 250m.
Cable length from power supply unit to last shower max. 100m / max. 10 showers per line segment.
!
Wir empfehlen keine Vermischung mit anderen Dusch- oder Armaturensystemen innerhalb der einzelnen
Liniensegmente. Weitere Dusch- oder Armaturensysteme sollten auf jeweils eigenen Liniensegmenten
angeschlossen werden.
We do not recommend mixing with other shower or fitting systems within the individual line segment.
Other shower or fitting systems should be connected on separate lines.
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
250 m
CONO513000 | 24 V/DC
Netzteil im Gehäuse
Power supply unit in housing
Ant 2
Ant 1
SD-Card
SD-Card
AP
Reset
Power
CNX
Ethernet
Ethernet
USB
A B C
1
2
3
30 V/DC
Schutzkontakt Steckdose
Protective contact socket
Liniensegment 1
Line segment 1
CONO513000 | 24 V/DC
Netzteil im Gehäuse
Power supply unit in housing
230 V/AC
Schutzkontakt Steckdose
Protective contact socket
Liniensegment 2
Line segment 2
Liniensegment 3 - 5
Line segment 3 - 5
100 m / max. 10 Duschen | Showers
–
–
+
+
L N
230 V/AC
24 V/DC
und | and
30 V/DC
–
–
+
+
L N
24 V/DC
und | and
30 V/DC
Kabeltyp | Cable type
J-Y(St)Y 2x2x0,8mm
