Definitionen
WARNUNG
Eine Gefahr mit mittlerem Verletzungsrisiko, wenn sie nicht vermieden wird
ESD-Handhabung
Das ESD-Anfälligkeitssymbol enthält eine greifende Hand in einem Dreieck, welche
durchgestrichen ist. Das Dreieck bedeutet „Vorsicht" und der Querstrich durch die
greifende Hand bedeutet „Nicht anfassen".
Mechanische
Die maximale Distanz, um die die Maßverkörperung von ihrer installierten Position
abweichen kann, beispielsweise, wenn Befestigungen sich lockern.
Sicherheitsposition
Auswerteeinheit
Externes Zubehörteil, das dazu dient, das Ausgangssignal des Messsystems zu bewerten,
z. B. eine Maschinensteuerung oder ein Sicherheitsrelais.
Systemhersteller
Personal, das für die Auswahl des Messsystems verantwortlich ist und das dessen Eignung
für die sicherheitsrelevante Anwendung überprüft.
Systeminstallateur
Personal, das für die Integration des Messsystems in die jeweilige Anwendung zuständig ist.
Gebrauchshinweise
WARNUNG
Nicht in Umgebungen mit explosiver Atmosphäre zu verwenden
WARNUNG
Nicht in medizinischen Geräten zu verwenden
Das RESOLUTE FS mit BiSS Safety System ist zur Verwendung als Teil eines sicherheitsrelevanten Steuerungssystems
entsprechend den Angaben des Systemherstellers vorgesehen. Es ist Aufgabe des Systemherstellers, die Auswerteeinheit
so einzustellen, dass geeignete Maßnahmen ergriffen werden, wenn das RESOLUTE FS mit BiSS Safety System einen
Fehler meldet. Die Entscheidung, dieses System für den vorgesehenen Zweck einzusetzen, obliegt dem Systemhersteller.
Das RESOLUTE FS mit BiSS Safety System ist nach den SIL und PL Levels zertifiziert, wie in der „Datendeklaration zur
Funktionalen Sicherheit" ausgeführt. Allerdings ist der Systemhersteller gehalten, selbst eine Beurteilung des Gesamtsystems
durchzuführen, um dessen Sicherheitsfähigkeit festzustellen.
Eine korrekte Verwendung setzt Folgendes voraus:
Betrieb des RESOLUTE FS mit BiSS Safety Systems innerhalb der in diesem Dokument festgelegten Grenzen.
Installation des Systems entsprechend der Beschreibung in diesem Dokument.
Wartung des Systems entsprechend der Beschreibung in diesem Dokument.
Systemkomponenten:
Das RESOLUTE FS mit BiSS Safety System umfasst folgende Teile:
RESOLUTE FS mit BiSS Safety Abtastkopf.
RESA Messring mit „A"-Sektion oder „B"-Sektion.
REXA-Ring.
RTLA30-S Maßband mit Endabdeckungen.
RTLA30 Maßband und FASTRACK Trägersystem mit Endabdeckungen.
RSLA und RELA Maßstab – nur Klebemontage.
HINWEISE:
Messringe, die nur durch Presssitz (unverschraubt) gehalten werden, sind nicht zur Verwendung mit dem RESOLUTE
FS mit BiSS Safety Messsystem zugelassen.
Das RTLA30-S Maßband ist nur funktionssicher, wenn Endabdeckungen verwendet werden.
Das RTLA30/FASTRACK System ist nur funktionssicher, wenn Endabdeckungen verwendet werden.
Die Montage mit Klammern und Klemmen von RELA/RSLA Maßstäben ist nicht für die Verwendung mit dem RESOLUTE FS
mit BiSS Safety Messsystem zugelassen.
Wenn der mit dem RESOLUTE FS mit BiSS Safety System gelieferte Originalanschluss modifiziert oder ein
Verlängerungskabel verwendet wird, obliegt es dem Systemhersteller, die Konformität des Systems mit der Norm IEC 61800-5-2
Anhang E – Anforderungen an die elektromagnetische Störfestigkeit sicherheitsbezogener Systeme, sicherzustellen.

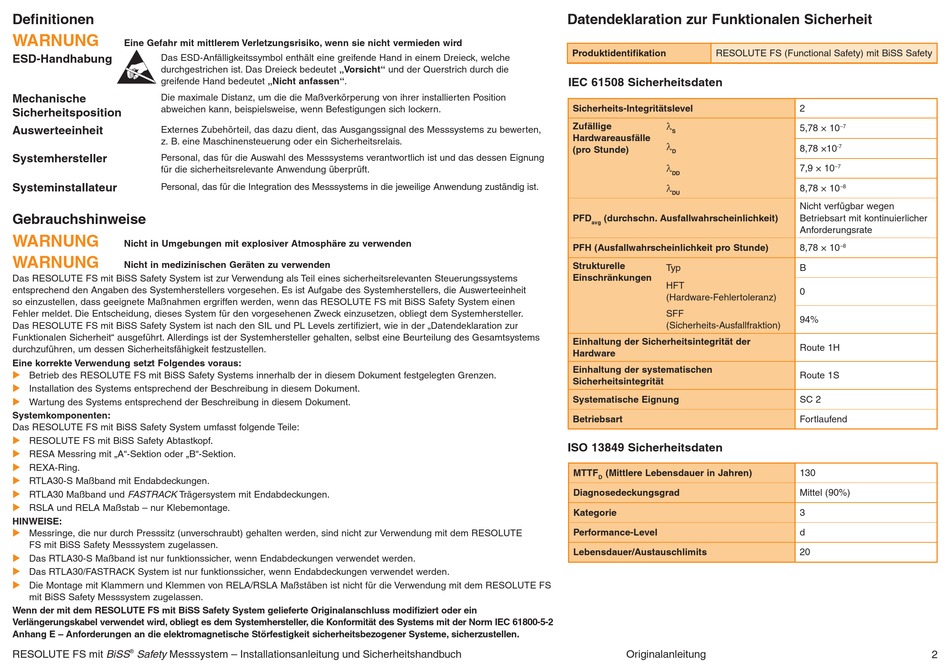

RESOLUTE FS mit BiSS
Safety Messsystem – Installationsanleitung und Sicherheitshandbuch
®
Datendeklaration zur Funktionalen Sicherheit
Produktidentifikation
RESOLUTE FS (Functional Safety) mit BiSS Safety
IEC 61508 Sicherheitsdaten
Sicherheits-Integritätslevel
l
Zufällige
S
Hardwareausfälle
l
(pro Stunde)
D
l
DD
l
DU
PFD
(durchschn. Ausfallwahrscheinlichkeit)
avg
PFH (Ausfallwahrscheinlichkeit pro Stunde)
Strukturelle
Typ
Einschränkungen
HFT
(Hardware-Fehlertoleranz)
SFF
(Sicherheits-Ausfallfraktion)
Einhaltung der Sicherheitsintegrität der
Hardware
Einhaltung der systematischen
Sicherheitsintegrität
Systematische Eignung
Betriebsart
ISO 13849 Sicherheitsdaten
MTTF
(Mittlere Lebensdauer in Jahren)
D
Diagnosedeckungsgrad
Kategorie
Performance-Level
Lebensdauer/Austauschlimits
Originalanleitung
2
5,78 × 10
−7
8,78 ×10
-7
7,9 × 10
−7
8,78 × 10
−8
Nicht verfügbar wegen
Betriebsart mit kontinuierlicher
Anforderungsrate
8,78 × 10
−8
B
0
94%
Route 1H
Route 1S
SC 2
Fortlaufend
130
Mittel (90%)
3
d
20
2
