SL PASC 4
SL RACK RECEIVER DW ANTENNA I
SL RACK RECEIVER DW ANTENNA II
1
2
3
4
1
2
ANT I
SL Rack Receiver DW
Die passenden Kabel für die Verbindung zwischen SL PASC 4 und SL Rack Receiver DW sind
im Lieferumfang des SL PASC 4 enthalten.
Bis zu 8 Links mithilfe des AWM 4 und zwei SL PASC 4 kombinieren

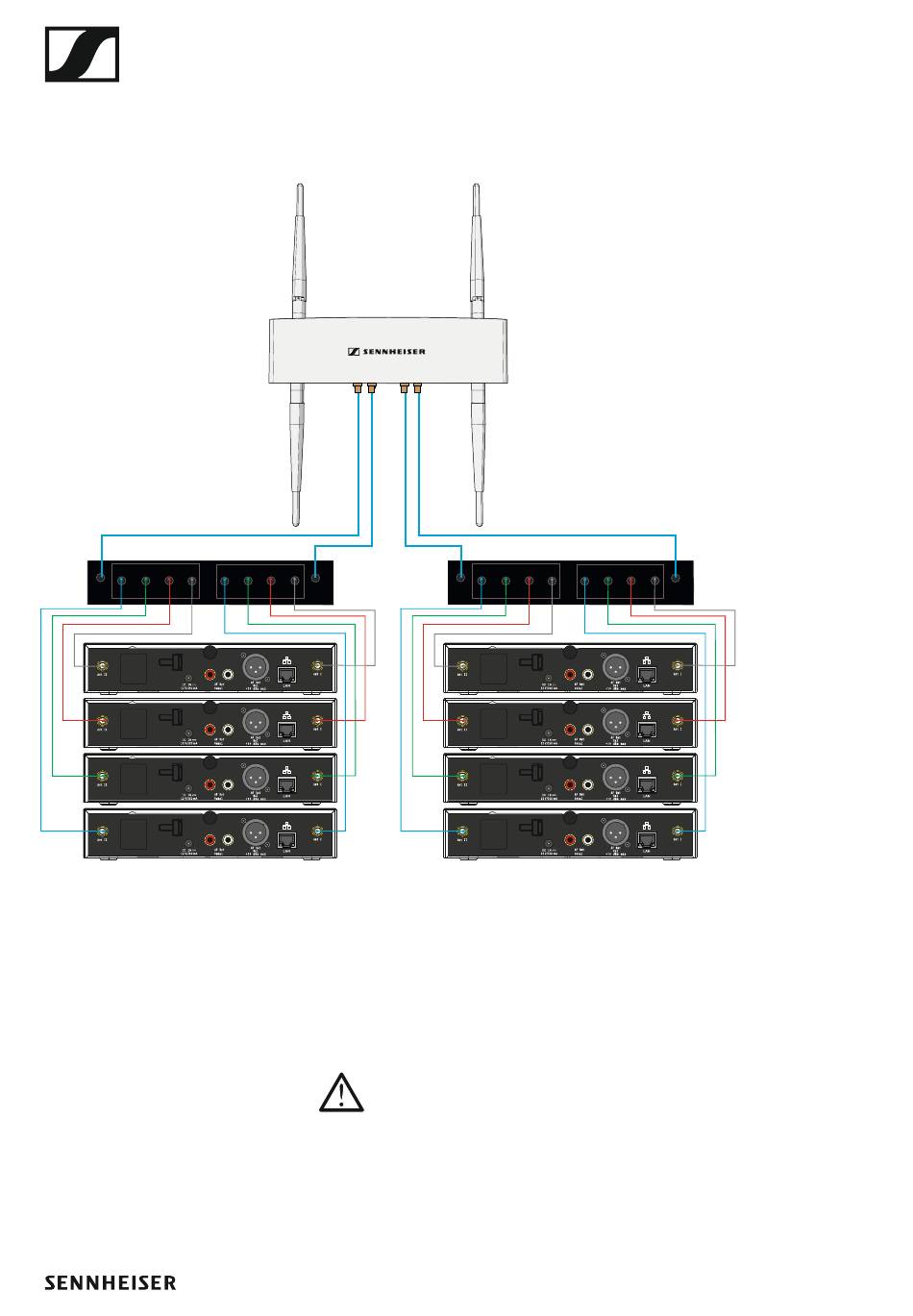

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 8 Links mithilfe
einer abgesetzten Antenne AWM 4 kombinieren kann. Dadurch wird die
Anzahl der zu verlegenden Antennenkabel von 16 auf 4 reduziert.
►
AWM 4
Link I
Link II
3
4
ANT II
▷
Beachten Sie die Informationen zur Länge der Verlängerungskabel wei-
ter unten („Signalverluste durch Verlängerungskabel und Antennens-
plitter").
Kombinieren Sie immer alle Antennenbuchsen ANT I von bis zu vier
Empfängern und alle Antennenbuchsen ANT II von bis zu vier Emp-
fängern entsprechend auf die beiden Anschlüsse eines Links des
AWM 4. Wenn Sie nicht alle Anschlüsse der Antennensplitter verwenden,
sollten Sie die ungenutzten Anschlüsse mit einem Abschlusswiderstand
(50 Ω) verschließen, um Störsignale zu minimieren und die Funkleistung zu
maximieren.
Empfehlungen für die Antennenmontage
Verwenden Sie die folgenden Sennheiser-Kabel
für den Anschluss der AWM 4 an den SL PASC 4:
CL 1 PP (1 m)
Art.-Nr. 507425
CL 5 PP (5 m)
Art.-Nr. 507426
CL 10 PP (10 m)
Art.-Nr. 507427
SL PASC 4
SL RACK RECEIVER DW ANTENNA I
SL RACK RECEIVER DW ANTENNA II
1
2
3
4
1
2
ANT I
SL Rack Receiver DW
3
4
ANT II
41
