Bis zu 4 Links mithilfe des AWM 2 und des SL PASC 4 kombinieren

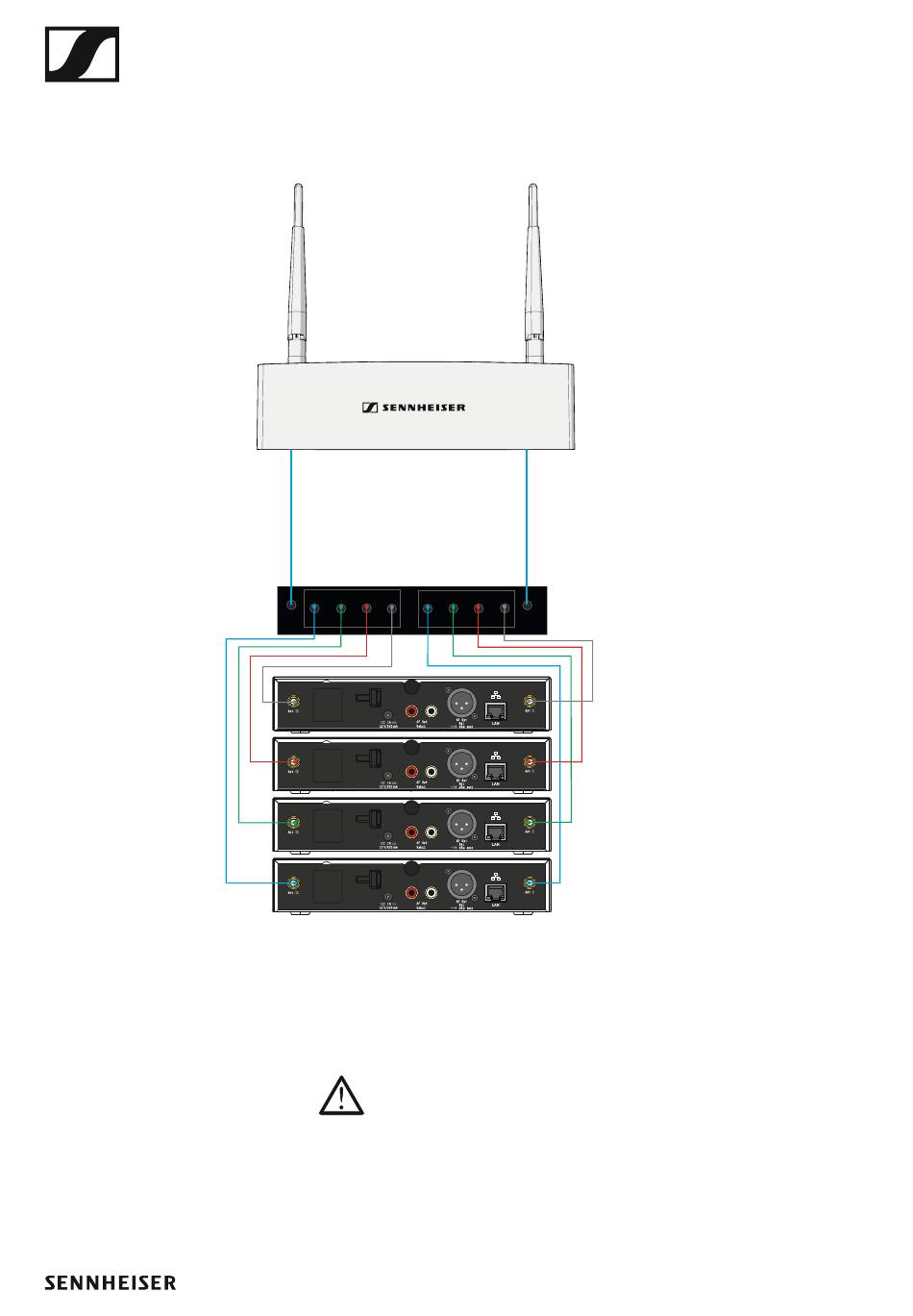

Die folgende Abbildung zeigt ein Beispiel, wie man bis zu 4 Links mithilfe
einer abgesetzten Antenne AWM 2 kombinieren kann. Dadurch wird die
Anzahl der zu verlegenden Antennenkabel von 8 auf 2 reduziert.
►
AWM 2
SL PASC 4
SL RACK RECEIVER DW ANTENNA I
SL RACK RECEIVER DW ANTENNA II
1
2
3
4
1
2
ANT I
SL Rack Receiver DW
Beachten Sie die Informationen zur Länge der Verlängerungskabel wei-
▷
ter unten („Signalverluste durch Verlängerungskabel und Antennens-
plitter").
Kombinieren Sie immer alle Antennenbuchsen ANT I aller Empfän-
ger und alle Antennenbuchsen ANT II aller Empfänger entspre-
chend auf eine der beiden Antennen des AWM 2. Wenn Sie nur 3
der 4 Anschlüsse des Antennensplitters verwenden, sollten Sie den unge-
nutzten Anschluss mit einem Abschlusswiderstand (50 Ω) verschließen,
um Störsignale zu minimieren und die Funkleistung zu maximieren.
Empfehlungen für die Antennenmontage
Verwenden Sie die folgenden Senn-
heiser-Kabel für den Anschluss der
AWM 2 an den SL PASC 4:
CL 5 (5 m)
Art.-Nr. 505976
CL 10 (10 m)
Art.-Nr. 506263
3
4
ANT II
Die passenden Kabel für die Verbindung
zwischen SL PASC 4 und SL Rack Receiver
DW sind im Lieferumfang des SL PASC 4
enthalten.
40
