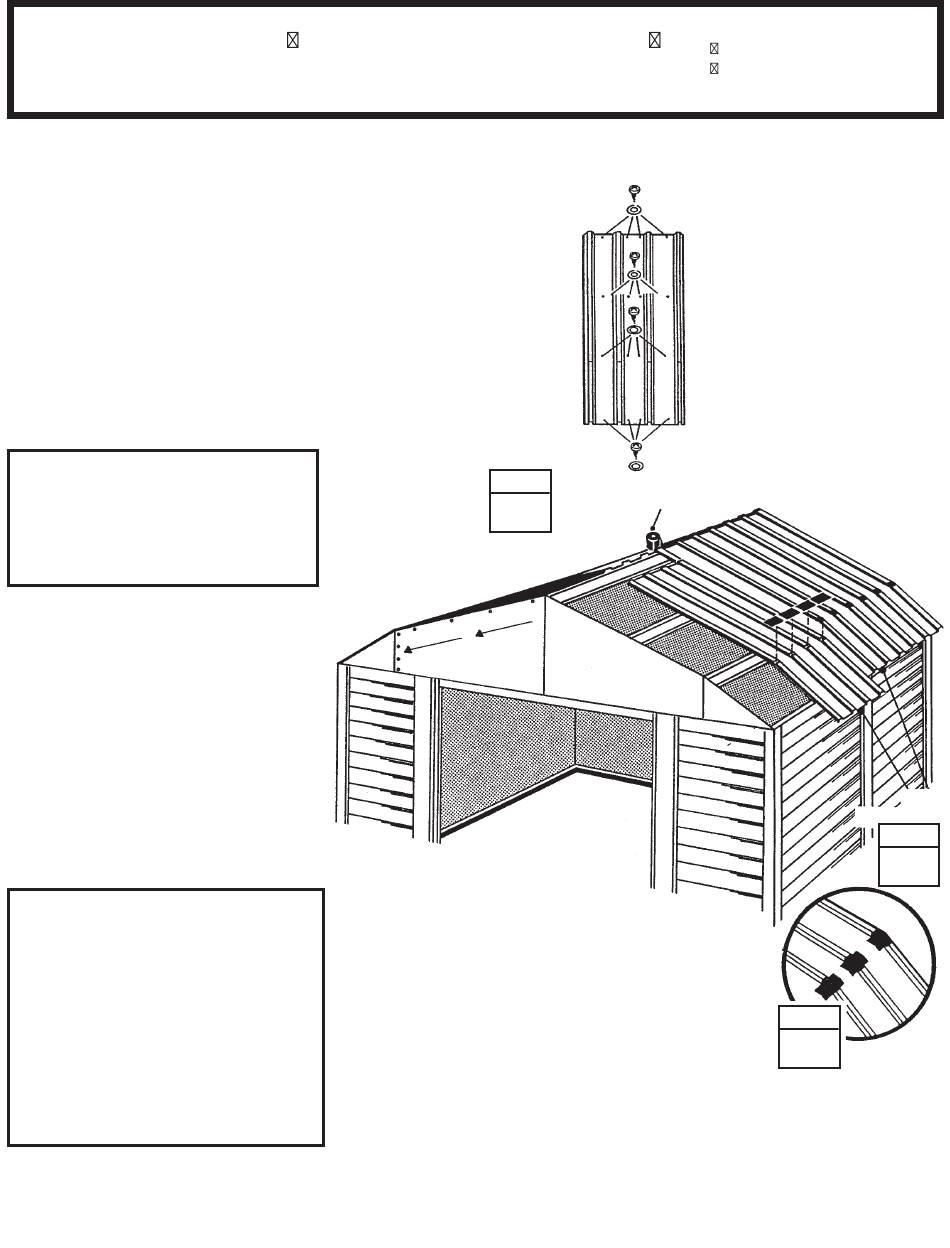

Schritt 14
NW23
1
In der linken hinteren Ecke des
D a c h s e i n l i n k e s D a c h p a n e e l
installieren.
2
Vier Dachpaneele in der auf der
vorhergehenden Seite beschriebe-
n e n R e i h e n fo l g e u n d i n d e n
angegebenen Positionen instal-
lieren. Beim Befestigen der Dach-
paneele die Befestigungsreihen-folge
und Anweisungen in Schritten 13 bis
15 befolgen.
HINWEIS
Die schmale Dachpaneelrippe
(mit Erhöhung) wird immer von
der breiten Rippe des
benachbarten Paneels überlappt.
3
D a s D i c h t u n g s b a n d i n 2 6
kurze (7,6 cm [3"] lange) Streifen
schneiden. Die Kerben mit diesen
Dichtungsbandstreifen überdecken.
Das restliche Band aufheben. Die
Fuge am First mit Dichtungsband
abdichten. Das Band von der Rolle
abwickeln und über die Öffnung
am Rand drücken, wenn Sie jedes
Dachpaneel installieren. Das Band
noch nicht schneiden.
HINWEIS
Wenn die Bohrungen im
Dachträger sich nicht mit den
Bohrungen in den Dachpaneelen
decken, drücken Sie das Gebäude
von links nach rechts. Hilft das
nicht, kann es sein, dass Ihr
Gerätehaus nicht eben steht.
Gleichen Sie die Ecken aus, bis
sich die Bohrungen decken.
Hierzu benötigen Sie folgende Teile
Dachmontage
selbstschn. Schrauben
zum Dachträger
7953 Dachpaneel, links
#3
#4
Großen Giebelwulst reduzieren
8 Muttern und Schrauben lösen (siehe Abbildung).
Mit einer Hand Druck auf die Giebelkuppe ausüben
und Schraube #1 anziehen. Druck auf den Giebel
beibehalten und der Neigung nach unten folgend
jede Schraube anziehen. Überschüssiges Material
überlappt kleineren Giebel an der Naht. Nachdem
der Materialwulst herausgearbeitet wurde, die 4
vertikalen Schrauben, die die großen und kleinen
Giebel verbinden, anziehen.
23
selbstschn. Schrauben
SCHRITT
Dichtungsband
1
#1
#2
7953 Dachpaneel, Links (1)
7954 Dachpaneel (4)
zum Dachträger
Untere Schrauben werden
am Dachrahmen befestigt
SCHRITT
3
Dichtungsband
7954
Dachpaneel
SCHRITT
2
