Schritt 9
NW18
Jede Wandschraube muß mit einer
U-Scheibe eingeschraubt werden.
1

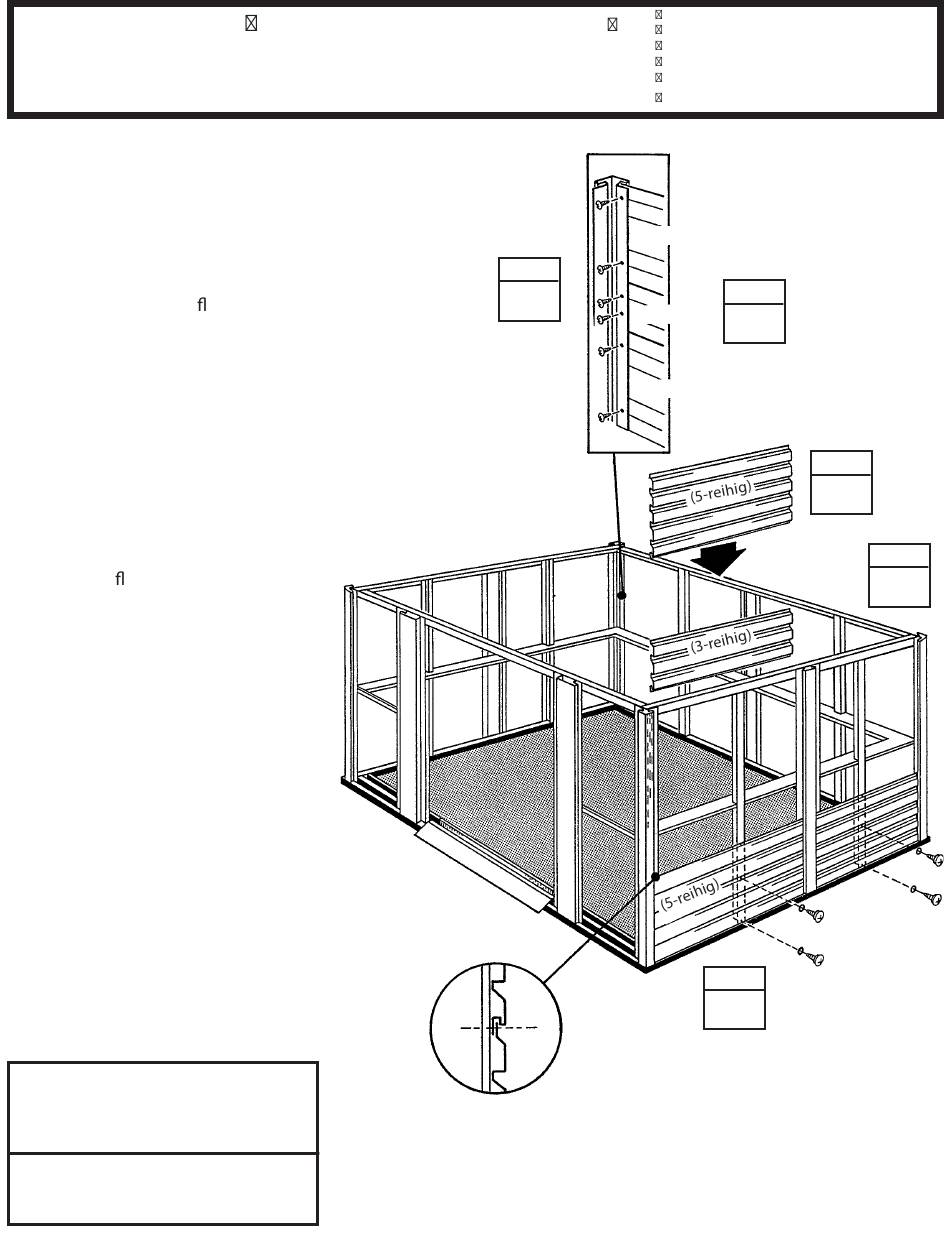

Seitliches Wandpaneel (5-reihig)
mit flacher Kante nach oben und
geschlitzter K ante nach unten
weisend in die Führungen der Eckund
Stoßpfosten einschieben, und auf
dem Bodenrahmen au agern. Diesen
Vorgang immer genau wiederholen.
Untere Kante und Stützenlasche
mit selbstschneid. Schrauben am
Bodenrahmen befestigen. Mitte mit
selbstschneid. Schrauben an Stütze
befestigen. Oberkante noch nicht
befestigen.
2
Seitliches Wandpaneel (3-reihig)
wie oben installieren. Beachten Sie,
daß der Schlitz an der unteren Kante
sich mit der achen Kante des letzten
Paneels überlappen muß.
Wandpaneele an dieser Überlappung
an der Stütze befestigen.
3
Seitliches Wandpaneel (5-reihig)
wie oben an der Oberseite befestigen.
Die selbstschneidende Schraube
i m D a c h t r ä g e r e n t fe r n e n u n d
wiederbenutzen, um das oberste
Paneel zu befestigen.
4
Von der Gebäudeinnenseite aus
die Paneele mit selbstschneidenden
an den Eckpfosten und Stoßpfosten
befestigen.
5
Hintere Paneele und vordere
Paneele wie oben installieren.
Beachten Sie, daß die vorderen
Wandpaneele nur von innen befestigt
werden.
Hinweis
Es muß darauf geachtet werden,
in jeder Position wie gezeigt das
richtige Paneel zu befestigen.
Der Bodenrahmen muß
rechtwinklig und eben sein, oder
die Löcher decken sich nicht.
Hierzu benötigen Sie folgende Teile
Seitliche/hintere/vordere
Wandpaneele
Beide
(5-reihig)
SCHRITT
4
(3-reihig)
(5-reihig)
18
8735 Wandpaneele, Seite (5-reihig) (8)
5320 Wandpaneele, Seite (3-reihig) (4)
8736 Wandpaneele, hinten (5-reihig) (4)
5307 Wandpaneele, hinten (3-reihig) (2)
8737 Wandpaneele, vorne (5-reihig) (4)
5291 Wandpaneele, vorne (3-reihig) (2)
SCHRITT
5
SCHRITT
3
U-Scheibe
SCHRITT
1
SCHRITT
2
