DK01-GE
725250318
Lagerfl äche
ABMESSUNGEN
†
Ungefähre
Größe
Lagerfl äche
10' x 10'
121" x 114 1/2"
3,0 m x 2,8 m
307,3 cm x 290,8 cm
* Detaillierte Sicherheitsinformationen im Inneren.

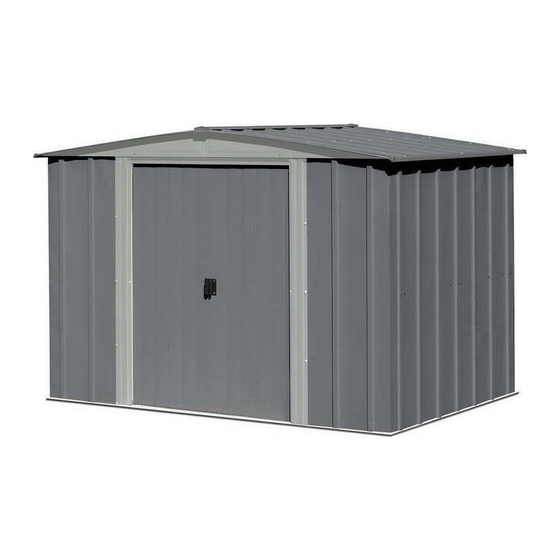

Gerätehaus
92 Sq. Ft.
551 Cu. Ft.
8,5 m
15,6 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
123 1/4"
313,1 cm 297,2 cm
Modell Nr.
Innenabmessungen
Tiefe
Höhe
Breite
117"
77 7/8"
118 1/4"
197,8 cm
300,4 cm
RMA1010CL
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
(Wand zu Wand)
Tiefe
Höhe
111 3/4"
76 5/8"
283,8 cm
194,6 cm
Türöffnung
Breite
Höhe
55 1/2"
65"
141,0 cm
165,1 cm
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPACEMAKER RMA1010CL
Inhaltszusammenfassung für SPACEMAKER RMA1010CL
- Seite 1 Gerätehaus DK01-GE Modell Nr. RMA1010CL Vorsicht 725250318 scharfe Kanten 92 Sq. Ft. 551 Cu. Ft. Lagerfl äche Zur Verringerung der 8,5 m 15,6 m Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen †...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 6 Sockel DK06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 7 ZUBEHÖRBEUTEL DK07-GE Aus Schraubenbeutel nehmen und für letzten Schritt aufbewahren 65900A 65004 65103 65923 #10B x 1/2" (13 mm) #8A x 5/16" (8 mm) #8-32 Sechskant- #8-32 x 3/8" (10 mm) schwarze Schrauben (8) selbstschn. Schrauben (157) muttern (157) (mit Schrauben verpackt) Schrauben (344) 65109 #8-32 Hutmutter (4)
- Seite 8 Stückliste QS12-GE Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 Türgri versteifung 5986 Dachrahmen, hinten 6000 Giebel, rechts 6001 Giebel, links 6015 Dachrand, seitl. 10497 horiz. Türversteifung 6300 vertik. Türversteifung 6403 Türlaufschienenführung 6633 Eckpaneel 6627 Wandpaneel 6529 Dachpaneel 6635 Dachträgerwinkel 6640...
-
Seite 9: Montage Nach Nummern
MONTAGE NACH NUMMERN S13-GE 21 21 3 21 4 21 21... - Seite 10 Hierzu benötigen Sie folgende Teile 8934 Rampe (1) Schritt 1 Vormontage der 9367 Bodenrahmen, vorne (2) 8936 Bodenrahmen, hinten (2) Bodenrahmengruppen S14 ctr-GE 9299 Bodenrahmen, Seite (4) (15) 9367 Der vordere Bodenrahmen besteht aus drei Stücken. Die seitlichen 8934 Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei 9367 Stücken.
- Seite 11 Hierzu benötigen Sie folgende Teile 5986 Dachrahmen, hinten (2) Schritt 2 9917 Wandführung, hinten (2) Vormontage der Rahmengruppen 9923 Wandführung, Seite (4) S15 ctr-GE 9298 Dachrahmen, Seite (4) Wandführung, hinten 9917 118 1/8" 300,0 cm 9917 Die Teile für den Hauptrahmen versteifen die Wände.
- Seite 12 Schritt 3 Hierzu benötigen Sie folgende Teile 10518 Dachträger (8) Vormontage der Dachträger S16 ctr-GE (30) 10518 Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte 10518 überlagern. Die linken und rechten Dachträgergruppen bestehen aus zwei Teilen.
- Seite 13 Schritt 4 Hierzu benötigen Sie folgende Teile 6403 Türlaufschienenlasche (1) Montage für Türlaufschiene 9366 Türlaufschiene (2) A17 ctr-GE HINWEIS: Türlaufschienenlasche (lackiertes Teil) D i e Tü r l a u f s c h i e n e t r ä g t d i e 6403 Schiebetüren und verleiht der vorderen Wand Stabilität.
- Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) seitl. Bodengruppe (2) Bodenrahmen hintere Bodengruppe (1) S18 ctr-GE HINTEN Setzen Sie die vormontierten RECHT B o d e n r a h m e n t e i l e a u f d a s 9299...
- Seite 15 Hierzu benötigen Sie folgende Teile Schritt 6 6627 Wandpaneel (2) Ecken 9374 Wandpaneel, vorn (2) 6633 Paneel, Ecke (4) QS19 ctr-GE Schmalseite (38) 6633 Breitseite WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Hinten Stunden und mehr als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht 6633 genügend Zeit vorhanden ist, um das Gerätehaus...
- Seite 16 Türlaufschienengruppe (1) Schritt 7 Hierzu benötigen Sie folgende Teile hintere Dachrahmengruppe (1) seitl. Dachrahmengruppe (2) Rahmen hintere Wandführungsgruppe (1) S20 ctr-GE Seitlichewandführungsgruppen (2) 5986 (54) Dachrahmen D i e H a u p t r a h m e n s t ü t z t d i e müssen nach Seitenwände und stellt eine Fläche innen zeigen...
- Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 6627 Wandpaneel (6) Wandpaneele QS21 ctr-GE SCHRITT 6627 6627 (84) (15) Die Wandpaneele werden in zwei 6627 6627 SCHRITT Breiten geliefert. Jedes Wandpaneel hat eine geriffelte Rippe auf einer Seite. Die geri elte Rippe wird unter 6627 die Rippe des folgenden Paneels gelegt.
- Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 9370 Türpfosten (2) Vordere Führung/Türpfosten 9365 vordere Wandführung (2) U22 ctr-GE 9365 (18) Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. SCHRITT Befolgen Sie diese Schritte für beide Türpfosten. Gebäudeinneres Die vorderen Wandführungen mit Schrauben in ihren Positionen SCHRITT z w i s c h e n...
- Seite 19 Schritt 10 Hierzu benötigen Sie folgende Teile 6000 Giebel, rechts (2) 6001 Giebel, links (2) Montage der Giebel 5971 Dachträgerwinkel (4) A23 ctr-GE Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. HINWEIS Die Giebel sind ineinander gesteckt und könnten irrtümlicherweise für ein Teil gehalten werden.
- Seite 20 Hierzu benötigen Sie folgende Teile Schritt 11 linke Giebelgruppen (2) Giebel/Winkel rechte Giebelgruppen (2) 6635 Dachträgerwinkel (2) A24 ctr-GE (20) Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben. Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen.
- Seite 21 Schritt 12 Hierzu benötigen Sie folgende Teile Dachträger einzein (2) Dachträger Dachträger, doppelt (1) A25 ctr-GE (12) Die zwei Hälften des doppelten SCHRITT Dachträgers spreizen und den Dachträger an den Dachträgerwinkel des vorderen Giebels schrauben. Dachträger, einzeln Das andere Ende des doppelten Dachträgers an den Dachträgerwinkel des hinteren Giebels schrauben.
- Seite 22 Schritt 13 Hierzu benötigen Sie folgende Teile 6640 Dachpaneel, rechts (1) Rechtes Dachpaneel S26 ctr-GE SCHRITT 6641 6640 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation 6529 der Dachpaneele auf der hinteren, 6529 rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt 6529 6529...
- Seite 23 Schritt 14 Hierzu benötigen Sie folgende Teile 6641 Dachpaneel, links (1) Dachmontage 6529 Dachpaneel (4) S27 ctr-GE 6641 6640 (40) Ein linkes Dachpaneel an der 6529 6529 linken, hinteren Dachecke befestigen. 6529 6529 Vi e r D a c h p a n e e l e i n d e r a u f d e r v o r h e r i g e n...
- Seite 24 Schritt 15 Hierzu benötigen Sie folgende Teile 6869 Firstabdeckung (2) 6641 Dachpaneel, links (1) Firstabdeckungen & Paneele 6640 Dachpaneel, rechts (1) S28 ctr-GE SCHRITT Streifen (26) (44) E i n e Fi r s t a b d e c k u n g m i t 6869 S c h r a u b e n u n d M u t t e r n a u f dem Dachteil installieren.
- Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 6015 Dachrand, seitl. (4) Dachränder S29 ctr-GE Die seitlichen Dachränder mit Schrauben an jeder Paneelüberlap- SCHRITT p u n g a m u n t e r e n E n d e d e r Dachpaneele befestigen.
- Seite 26 3719 mittlere Türversteifung (2) Schritt 17 Hierzu benötigen Sie folgende Teile 10477 rechte und linke Türen (2) Montage der Türen 10497 horiz. Türversteifung (4) U30 ctr-GE 6300 vertik. Türversteifung (2) (12) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso.
- Seite 27 Schritt 18 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) A31ctr-GE horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.
- Seite 28 RMA1010CL DK28-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
