DR01-GE
www.mygardenhome.de
725470318
43 Sq. Ft.
Lagerfl äche
ABMESSUNGEN
†
Ungefähre
Größe
Lagerfl äche
8' x 6'
97 1/2" x 68 3/4"
2,4 m x 1,7 m
247,7 cm x 174,6 cm
* Detaillierte Sicherheitsinformationen im Inneren.

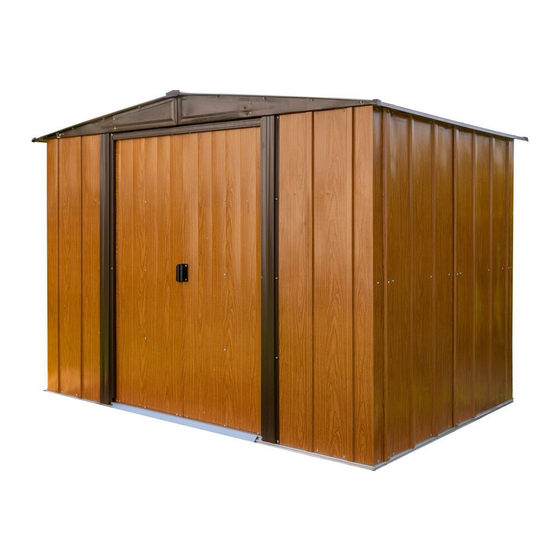

Gerätehaus
237 Cu. Ft.
4,0 m
6,7 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
99 3/4"
253,4 cm
Modell Nr. WL86CL
Tiefe
Höhe
71 1/4"
69 7/8"
94 3/4"
181,0 cm
177,5 cm
240,7 cm
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Innenabmessungen
(Wand zu Wand)
Breite
Tiefe
Höhe
66"
68 5/8"
167,6 cm
174,3 cm
Türöffnung
Breite
Höhe
43 1/2"
60"
110,5 cm
152,4 cm
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPACEMAKER WL86CL
Inhaltszusammenfassung für SPACEMAKER WL86CL
- Seite 1 Gerätehaus DR01-GE Modell Nr. WL86CL www.mygardenhome.de Vorsicht 725470318 scharfe Kanten 43 Sq. Ft. 237 Cu. Ft. Lagerfl äche 4,0 m 6,7 m Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen †...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 6 Sockel DR06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 7 Zubehörbeutel DR07-GE Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 #10B x 1/2" (13 mm) 65923 #8A x 5/16" (8 mm) 65103 schwarze Schrauben (8) #8-32 x 3/8" (10 mm) selbstschn.
- Seite 8 Stückliste KA08 ctr Abb. Teil- Anzahl Bezeichnung im Karton Checkliste 6615 hinterer Dachrahmen 6617 Türschienenlasche 10498 horiz. Türversteifung 6658 Dachträgerwinkel 7875 Dachpaneel 7906 Giebel, rechts 7907 Giebel, links 8461 Firstabdeckung 8466 Dachpaneel, rechts 8467 Dachpaneel, links 8474 Dachträger 8476 Dachrahmen, Seite 9920 Wandführung, Seite 8482...
- Seite 9 Montage Nach Nummern KA09 ctr...
- Seite 10 Hierzu benötigen Sie folgende Teile Schritt 1 8941 Rampe (1) Vormontage der 9379 Bodenrahmen, vorn (2) 9377 Bodenrahmen, hinten (2) Bodenrahmengruppen KA10 ctr 9379 Der vordere Bodenrahmen besteht 8941 aus drei Stücken. Der hintere Bodenrahmen besteht aus zwei Stücken. Die Bohrungen in den 9379 Teilen decken sich, wenn die Teile mit dem richtigen Überstand aufeinander...
- Seite 11 Schritt 2 Hierzu benötigen Sie folgende Teile 6615 hinterer Dachrahmen (2) Vormontage der 9924 Wandführung, hinten (2) KA11 ctr Rahmengruppen hinterer Wandführung 240,3 cm (94 5/8") Die Teile für den Hauptrahmen 9924 9924 versteifen die Wände. Diese Teile werden später in der Mitte und an der Oberkante der Rückwand montiert.
- Seite 12 Schritt 3 Hierzu benötigen Sie folgende Teile 8474 Dachträger (1) Vormontage des Dachträgers 8476 Dachrahmen, Seite (1) KA12 ctr (10) Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus zwei verbundenen Teilen. Den seitlichen Dachrahmen, mit seiner Rückseite gegen die Rückseite des Dachträgers legen und mit zehn Schrauben befestigen.
- Seite 13 Hierzu benötigen Sie folgende Teile Schritt 4 Vormontage der 6617 Türschienenlasche (1) 9378 Türlaufschiene (2) Türlaufschiene KA13 ctr HINWEIS: Türlaufschienenlasche (lackiertes Teil) Die Türlaufschienengruppe trägt 6617 die Schiebetüren und verstärkt die Vorderwand. Sie besteht aus drei Teilen. Positionieren Sie die Enden der Türlaufschienenteile in der Tür- 66769 schienenlasche nebeneinander,...
- Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) 8946 seitl. Bodenrahmen (2) Bodenrahmen KA14 ctr hintere Bodengruppe (1) HINTEN RECHT 8946 Setzen Sie die vormontierten SCHRITT 8946 B o d e n r a h m e n t e i l e a u f d a s 9377...
- Seite 15 Schritt 6 Hierzu benötigen Sie folgende Teile 9381Eckpaneel, vorn (2) Ecken 9385 Eckpaneel, hinten (2) KA15 ctr Breitseite (14) 9385 Schmalseite WICHTIGER HINWEIS Von diesem Punkt der Montage an SCHRITT brauchen Sie Stunden und mehr als eine Hinten Person. Fahren Sie an dieser Stelle 9385 mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das...
- Seite 16 Türlaufschienengruppe (1) Schritt 7 Hierzu benötigen Sie folgende Teile hintere Dachrahmengruppe (1) Rahmen 8476 seitl. Dachrahmen (2) hintere Wandführungsgruppe (1) KA16 ctr 9920 Seitenwandführung (2) 6615 (24) D a ch rah me n müssen nach Der Hauptrahmen stützt die Seiten- innen zeigen 9924 wände und stellt eine Fläche zur...
- Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 6515 Wandpaneel (4) Wandpaneele 6243 Wandpaneel (2) KA17 ctr SCHRITT 6243 6243 (82) (11) 6515 Die Wandpaneele werden in zwei 6515 Breiten geliefert. Jedes Wandpaneel SCHRITT hat eine geriffelte Rippe auf einer Seite. Die geri elte Rippe wird unter die Rippe des folgenden Paneels 6515 gelegt.
- Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 9369 Türpfosten (2) Türpfosten KA18 CTR SCHRITT Draufsicht (3) Schrauben Türlaufschiene Sechskantmutter Die Türpfosten versteifen die Hutmutter Stopfen Türö nung und sehen attraktiv aus. 9369 Befolgen Sie diese Schritte für beide Schraube Türpfosten. Stopfen Einen Türpfosten mit drei Schrauben, Muttern und Hutmuttern...
- Seite 19 Schritt 10 Hierzu benötigen Sie folgende Teile 7906 Giebel, rechts (2) Vormontage der Giebel 7907 Giebel, links (2) 7916 Dachträgerwinkel (4) KA19 ctr Die Giebel sind oben auf den vorderen und hinteren Wänden ange-ordnet und tragen die Dachträger. HINWEIS Die Giebel werden ineinander gelagert geliefert und können evtl.
- Seite 20 Schritt 11 linke Giebelgruppen (2) Hierzu benötigen Sie folgende Teile rechte Giebelgruppen (2) Giebel/Winkel 6658 Dachträgerwinkel (2) KA20 ctr (24) Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbst- schn. Schrauben an die Türlauf- schiene schrauben.
- Seite 21 Hierzu benötigen Sie folgende Teile Schritt 12 Hauptdachträger (1) Dachträger 8474 Dachträger (2) KA21 ctr (12) Den Hauptdachträger an den Dachträgerwinkel des vorderen SCHRITT Giebels schrauben. Das andere Ende des Haupt- 8474 Dachträger dachträgers an den Dachträger-winkel des hinteren Giebels schrauben. SCHRITT Die anderen Dachträger mit Schrauben in der Weise befestigen,...
- Seite 22 Hierzu benötigen Sie folgende Teile Schritt 13 Rechtes Dachpaneel 8466 rechtes Dachpaneel (1) KA22 ctr SCHRITT 8466 8467 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation 7875 7875 der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt werden.
- Seite 23 Hierzu benötigen Sie folgende Teile Schritt 14 8467 Linkes Dachpaneel (2) Dachmontage 7875 Dachpaneel (4) 8466 rechtes Dachpaneel (1) KA23 ctr SCHRITT 8467 linkes Dachpaneel SCHRITT Dichtungsband (23) (38) 8466 rechtes Ein linkes Dachpaneel an der Dachpaneel linken, hinteren Dachecke befestigen. Ein rechtes Dachpaneel an der linken vorderen Dachecke befestigen.
- Seite 24 Hierzu benötigen Sie folgende Teile Schritt 15 8461 Firstabdeckung (1) Firstabdeckung KA24 ctr (20) Die Firstabdeckung mit Schrauben auf dem fertigen Dachabschnitt i n s t a l l i e re n . D i e E n d e n d e r Firstabdeckung nicht verschrauben, bis Sie dazu ange-wiesen werden.
- Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 8482 Dachrand (2) Dachrand KA25 ctr D e n D a c h r a n d a u f j e d e r Die Eck abschlüsse mit einer selbstschn. Schraube am Dachrand Gebäudeseite mit selbstschn.
- Seite 26 Schritt 17 Hierzu benötigen Sie folgende Teile 10478 rechte und linke Türen (2) 10498 horiz. Türversteifung (4) Montage der Türen 6278 vertik. Türversteifung (2) KA26 ctr (12) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso. Gehen Sie wie folgt vor: 66045 10498...
- Seite 27 Schritt 18 Hierzu benötigen Sie folgende Teile rechte Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) KA27 ctr horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.
- Seite 28 WL86CL DR28-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
