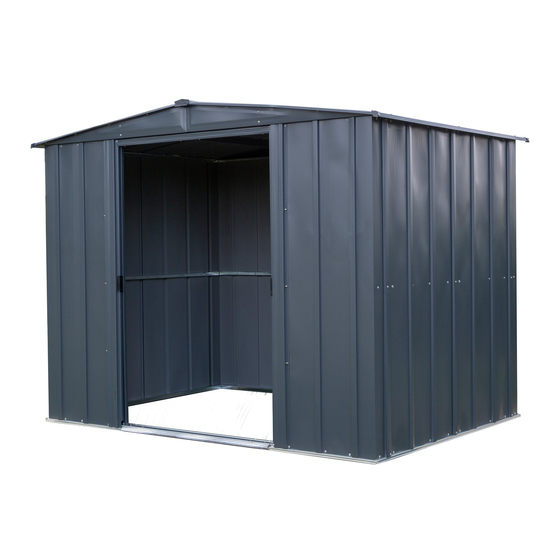

SPACEMAKER RMA66CL Aufbauanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
726731118
Lagerfl äche
ABMESSUNGEN
Ungefähre
†
Größe
Lagerfl äche
6' x 6'
74" x 71 5/8"
1,8 m x 1,8 m
188,0 cm x 181,9 cm
* Detaillierte Sicherheitsinformationen im Inneren.
Gerätehaus
34 Sq. Ft. 200 Cu. Ft.
3,2 m
5,7 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
76 1/4"
74 1/8"
193,7 cm
188,3 cm 190,2 cm
Modell Nr. RMA66CL
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
74 7/8"
71 1/4"
68 7/8"
181,0 cm
174,9 cm
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Türöffnung
Höhe
Breite
Höhe
73 5/8"
32"
65"
187,0 cm
81,3 cm
165,1 cm

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPACEMAKER RMA66CL

Inhaltszusammenfassung für SPACEMAKER RMA66CL

  • Seite 1 Gerätehaus Modell Nr. RMA66CL Vorsicht 726731118 scharfe Kanten 34 Sq. Ft. 200 Cu. Ft. Zur Verringerung der Lagerfl äche 3,2 m 5,7 m Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen Ungefähre †...

  • Seite 2: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN HS02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.

  • Seite 3: Planen Sie Voraus

    PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten.

  • Seite 5: Wartung Und Pflege

    WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

  • Seite 6: Der Sockel Fur Ihr Gerätehaus

    Sockel HR07-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.

  • Seite 7: Inhaltsverzeichnis

    Zubehörbeutel HR09-GE Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 #10B x 1/2" (13 mm) 65923 #8A x 5/16" (8 mm) 65103 schwarze Schrauben (8) #8-32 x 3/8" (10 mm) selbstschn.
  • Seite 8 Stückliste HR10-GE Abb. Teil- Anzahl Bezeichnung im Karton Checkliste 11214 Dachträger 11211 Dachpaneel 5996 Giebel, rechts 5997 Giebel, links 11215 Dachrand, Seite 10534 Dachpaneel, rechts 80009 Dachpaneel, links 10499 horiz. Türversteifung 6657 mittl. Türversteifung 6658 Dachträgerwinkel 11213 Firstabdeckung 6627 Wandpaneel 10485 Rechte und Linke Türen 8200...
  • Seite 9 Montage Nach Nummern HR11-GE...

  • Seite 10: Vormontage Dertürlaufschiene

    Schritt 1 Hierzu benötigen Sie folgende Teile Vormontage derTürlaufschiene 9396 Türlaufschiene (1) KV10 Hinweis: Die Bohrungen in der Ober- seite der Türlaufschienen-gruppe sind zur späteren Befesti-gung des Giebels an die Oberseite der Vorder- wand vorgesehen. 66769 Führen Sie die Türgleiter wie gezeigt vom Ende der Türlauf- schiene ein.
  • Seite 11 Schritt 2 Hierzu benötigen Sie folgende Teile 9403 Bodenrahmen, vorn (1) 9399 Bodenrahmen, hinten (1) Bodenrahmen 11209 Bodenrahmen, Seite (2) HR13-GE HINTEN RECHT 11209 9399 Setzen Sie die vormontierten 11209 B o d e n r a h m e n t e i l e a u f d a s 9399...
  • Seite 12 9390 Eckpaneel, vorn (2) Hierzu benötigen Sie folgende Teile Schritt 3 10537 Eckpaneel, hinten (2) Ecken/Wandpaneele 8200 Wandpaneel (2) 10535 Wandpaneel (2) HR14-GE Schmal- WICHTIGER HINWEIS seite Von diesem Punkt der Montage an 10537 brauchen Sie Stunden und mehr als eine Breitseite Person.

  • Seite 13: Vormontage Der Rahmen

    9397 Dachrahmen, hinten (1) Schritt 4 Hierzu benötigen Sie folgende Teile 9925 Wandführung, hinten (1) Vormontage der Rahmen 11216 Wandführung, Seite (2) 11210 Dachrahmen, Seite (2) Türlaufschienengruppe (1) HR15-GE Der Hauptrahmen stützt die Seiten- wände und stellt eine Fläche zur Befestigung der Giebel zur Verfü- gung, die das Dach tragen.
  • Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile 6627 Wandpaneele (2) Wandpaneele KV14 Die Wandpaneele unten und oben mit Schrauben befestigen. Geri elte Rippe unten Die Mitte jedes Paneels mit selbstschn. Schrauben an der Wandführung befestigen. überlappenden Rippen wie zuvor befestigen. SCHRITT SCHRITT 6627...

  • Seite 15: Einen Türpfosten Mit Drei

    Schritt 6 Hierzu benötigen Sie folgende Teile 9370 Türpfosten (2) Türpfosten KV15 Die Türpfosten versteifen die SCHRITT Türö nung und sehen attraktiv aus. Aussicht Befolgen Sie diese Schritte für beide (3) Schrauben Türpfosten. Türlaufschiene Einen Türpfosten mit drei Hutmutter Schrauben, Muttern und Hutmuttern Stopfen 9370 wie gezeigt an das vordere Paneel...
  • Seite 16 Schritt 7 Hierzu benötigen Sie folgende Teile 5996 Giebel, rechts (2) 5997 Giebel, links (2) Giebel/Winkel 6658 Dachträgerwinkel (2) KX16 Die Giebel werden oben auf die vorderen und hinteren Wände aufmontiert und tragen das Dach. HINWEIS Die Giebel werden ineinander SCHRITT gelagert geliefert und können 6658...
  • Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 11214 Dachträger (1) Dachträger/Winkel 11210 Dachrahmen, Seite (1) HR19-GE Den Dachträger mit den kleinen Bohrungen nach oben zeigend am Dachträgerwinkel des vorderen SCHRITT Giebels befestigen. Das andere Ende des Dachträgers seitl. Dachrahmen am Dachträgerwinkel des hinteren Giebels befestigen.

  • Seite 18: Zur Montage Der Dachpaneele Benötigen Sie Ein Stufenleiter

    Schritt 9 Hierzu benötigen Sie folgende Teile 10534 Dachpaneel, rechts (1) Dachpaneel, rechts HR20-GE Zur Montage der Dachpaneele SCHRITT benötigen Sie ein Stufenleiter. Beginnen Sie mit den Dachpaneelen an der hinteren, rechten Seite. Alle Schrauben auf dem Dach müssen mit 80009 10534 einer U-Scheibe unterlegt werden.

  • Seite 19: Schrauben

    Hierzu benötigen Sie folgende Teile Schritt 10 80009 Linkes Dachpaneel (1) Dachmontage 11211 Dachpaneel (2) HR21-GE SCHRITT 80009 Linkes Dachpaneel SCHRITT Ein linkes Dachpaneel an der linken, hinteren Dachecke befestigen. 11211 Dachpaneel 11211 Dachpaneel Den Spalt am Dachfirst entlang mit Dichtungsband abdecken. Rollen Sie das Band ab und pressen Sie es nach unten über den Spalt a m Fi r s t, n a c h d e m S i e j e d e s...

  • Seite 20: Dichtungsband

    Hierzu benötigen Sie folgende Teile Schritt 11 80009 Dachpaneel, links (1) Vorderseite des Daches 10534 Dachpaneel, rechts (1) HR22-GE HINWEIS HINWEIS Überkleben Sie die Fuge an der Sollten sich die Löcher in Dachspitze mit Dichtungsband. Die schmale Rippe des den Dachpaneelen mit den Rollen Sie das Dichtrungsband Dachpaneels (mit Lasche) wird Dachträgern nicht decken, dann...
  • Seite 21 Hierzu benötigen Sie folgende Teile Schritt 12 Firstabdeckung/Dachränder 11213 Firstabdeckung (1) 11215 seitl. Dachrand (2) HR23-GE Die Firstabdeckung mit Schrauben Firstblende SCHRITT auf dem fertigen Dachabschnitt 11213 installieren. SCHRITT Die Rippe des Dachpaneels, Firstblende und Firstabdeckung mit Schrauben und Muttern zusam- menschrauben.

  • Seite 22: Vormontage Der Türen

    Hierzu benötigen Sie folgende Teile Schritt 13 6657 mittlere Türversteifung (2) Vormontage der Türen 10485 rechte und linke Türen (2) KV22 10499 horiz. Türversteifung (4) Befestign Sie die mittlere Türversteifung und den Griff mit einer Schraube an die Tür, wie gezeigt.

  • Seite 23: Montage Der Türen Und Justierung

    Schritt 14 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) KV23 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere SCHRITT SCHRITT Türlaufschiene.
  • Seite 24 RMA66CL IH24-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
