Schritt 3
NW12
Die Dachträger verbinden die zwei
Giebel und tragen die Dachpaneele.
Der Hauptdachträger besteht aus
vier Teilen, die sich in der Mitte
überlagern. Die linken und rechten
Dachträgergruppen bestehen aus
zwei Teilen.
Hinweis: Diese Teile müssen Sie
evtl. hart zusammenpressen, um sie
zu verbinden.

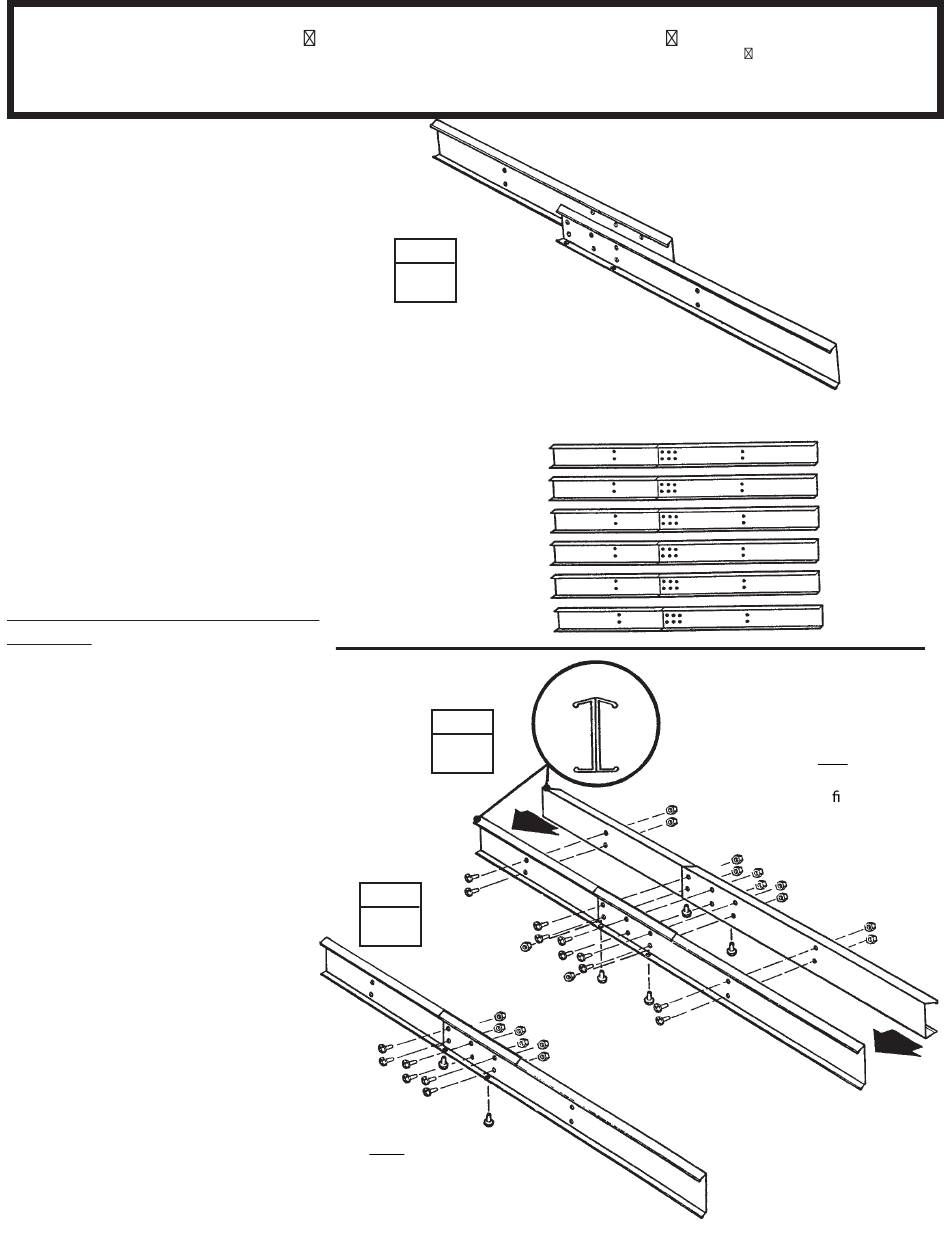

1
Schieben Sie das Ende eines
Dachbalkens in einen anderen
Dachbalken, so dass die sechs Löcher
jedes Teils aufeinander ausgerichtet
sind. Durch Wiederholung dieses
Verfahrens auf diese Weise sechs
Sätze der Dachbalken herstellen.
Schrauben und Muttern noch nicht
einführen.
2
N e h m e n
S i e
zusammengedrückten Dachträger
und verbinden Sie sie so, daß sie die
Hauptdachträger-Gruppe darstellen.
H a l t e n S i e d i e s e B a u g r u p p e
zusammen und befestigen Sie sie
mit 14 Schrauben.
3
Fügen Sie die anderen vier
zusammengedrückten Dachträger mit
acht Schrauben zusammenn, um die
linken und rechten Dachträgergruppen
herzustellen.
4
Diese Teile zur späteren Montage
bereit halten.
Hierzu benötigen Sie folgende Teile
Vormontage der Dachträger
z w e i
d e r
SCHRITT
3
(vier) Einzelne Dachträger
10517
SCHRITT
1
Montierte
SCHRITT
Endansicht
2
10517
12
10517 Dachträger (12)
Dachträger 104 1/8" 264,5 cm
10517
Stellen Sie eine Doppelte
Hauptdachträgerbaugruppe
für den Dach rst her
10517
10517
104 1/8"
264,5 cm
10517
104 1/8"
264,5 cm
