DS01-GE
725490318
74 Sq. Ft.
Lagerfl äche
ABMESSUNGEN
†
Ungefähre
Größe
Lagerfl äche
10' x 8'
121" x 92 3/4"
3,0 m x 2,3 m
307,3 cm x 235,6 cm
* Detaillierte Sicherheitsinformationen im Inneren.
Gerätehaus
413 Cu. Ft.
6,9 m
11,7 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
123 1/4"
313,1 cm
Modell Nr. WL108CL
Tiefe
Höhe
95 1/4"
72 7/8"
118 1/4"
241,9 cm
185,1 cm
300,4 cm
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Innenabmessungen
(Wand zu Wand)
Breite
Tiefe
Höhe
90"
71 5/8"
228,6 cm
181,9 cm
Türöffnung
Breite
Höhe
55 1/2"
60"
141,0 cm 152,4 cm
Werbung
Inhaltsverzeichnis

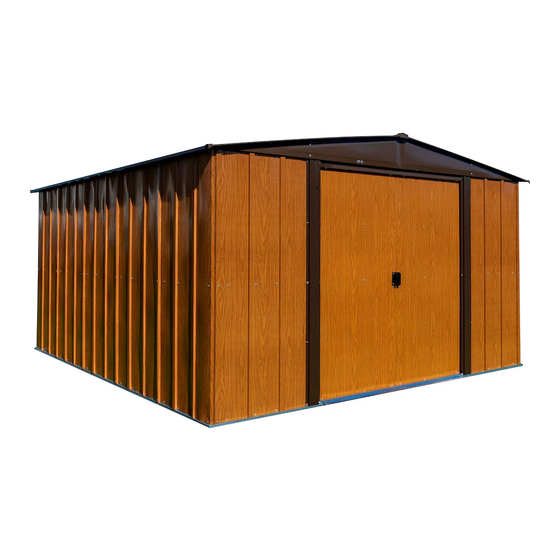

Verwandte Anleitungen für SPACEMAKER Woodlake
Inhaltszusammenfassung für SPACEMAKER Woodlake
- Seite 1 Gerätehaus DS01-GE Modell Nr. WL108CL Vorsicht 725490318 scharfe Kanten 74 Sq. Ft. 413 Cu. Ft. Lagerfl äche 6,9 m 11,7 m Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen † Ungefähre (Dachkante zu Dachkante) (Wand zu Wand)
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 6 Sockel DS06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 7 ZUBEHÖRBEUTEL DS07-GE Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 65103 schwarze Schrauben (8) 65923 selbstschneidende Muttern (161) (mit Schrauben verpackt) Schrauben (161) Schrauben (326) 65109 66646 Hutmutter (4) 67468SPM Plastik-U-Scheiben (369) 66045 (mit Schrauben verpackt)
- Seite 8 Stückliste KF08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 mittl. Türversteifung 7332 Wandpaneel (Seite) 9373 Wandpaneel, vorn 9365 Wandführung, vorn 5986 hinterer Dachrahmen 6000 Giebel, rechts 6001 Giebel, links 10497 horiz. Türversteifung 6278 vertik. Türversteifung 6403 Türschienenlasche 9366 Türlaufschiene 6515...
- Seite 9 Montage Nach Nummern KF09...
- Seite 10 Hierzu benötigen Sie folgende Teile Schritt 1 8934 Rampe (1) Vormontage der 9367 Bodenrahmen, vorne (2) 8936 Bodenrahmen, hinten (2) KD10 Bodenrahmengruppen 8937 Bodenrahmen, Seite (4) (13) 9367 Der vordere Bodenrahmen besteht 8934 aus drei Stücken. Die seitlichen Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei 9367 Stücken.
- Seite 11 5986 Dachrahmen, hinten (2) Hierzu benötigen Sie folgende Teile Schritt 2 9917 Wandführung, hinten (2) Vormontage der Rahmengruppen 9922 Wandführung, Seite (4) KD11 8839 Dachrahmen, Seite (4) Wandführung, hinten 9917 300,0 cm (118 1/8") 9917 Die Teile für den Hauptrahmen versteifen die Wände.
- Seite 12 Schritt 3 Hierzu benötigen Sie folgende Teile 10470 Dachträger (8) Vormontage der Dachträger KD12 ctr 10470 (30) Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte überlagern. Die linken und rechten 10470 Dachträgergruppen bestehen aus zwei Teilen.
- Seite 13 Hierzu benötigen Sie folgende Teile Schritt 4 6403 Türlaufschienenlasche (1) Montage für Türlaufschiene 9366 Türlaufschiene (2) TC13 ctr HINWEIS: Türlaufschienenlasche (lackiertes Teil) D i e Tü r l a u f s c h i e n e t r ä g t d i e 6403 Schiebetüren und verleiht der vorderen Wand Stabilität.
- Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) seitl. Bodenrahmen (2) Bodenrahmen KD14 hintere Bodengruppe (1) HINTEN RECHT 8937 Setzen Sie die vormontierten B o d e n r a h m e n t e i l e a u f d a s 8936...
- Seite 15 Hierzu benötigen Sie folgende Teile Schritt 6 6515 Wandpaneel (2) Ecken 9373 Wandpaneel, vorn (2) 8470 Paneel, Ecke (4) KF15 Schmalseite SCHRITT 8470 (26) Breitseite Hinten WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Stunden 8470 und mehr als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das Gerätehaus an diesem Tag komplett aufzubauen.
- Seite 16 Türlaufschienengruppe (1) Schritt 7 Hierzu benötigen Sie folgende Teile hintere Dachrahmengruppe (1) seitl. Dachrahmengruppe (2) Rahmen KD16 CTR hintere Wandführungsgruppe (1) Seitlichewandführungsgruppen (2) 5986 (30) D i e H a u p t r a h m e n s t ü t z t d i e Dachrahmen m ü...
- Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 7332 Wandpaneel (4) Wandpaneele 6515 Wandpaneel (4) KF17 SCHRITT Die Wandpaneele werden in zwei 6515 6515 Breiten geliefert. Jedes Wandpaneel hat eine geriffelte Rippe auf einer 7332 Seite. Die geri elte Rippe wird unter 6515 SCHRITT die Rippe des folgenden Paneels...
- Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 9369 Türpfosten (2) Vordre Führung/Türpfosten 9365 vordere Wandführung (2) KE18 Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. 9365 Befolgen Sie diese Schritte für beide Türpfosten. SCHRITT Die vorderen Wandführungen mit Schrauben in ihren Positionen Gebäudeinneres z w i s c h e n d e m...
- Seite 19 Schritt 10 Hierzu benötigen Sie folgende Teile 6000 Giebel, rechts (2) 6001 Giebel, links (2) Montage der Giebel 5971 Dachträgerwinkel (4) KD19 CTR Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. HINWEIS Die Giebel sind ineinander gesteckt und könnten irrtümlicherweise für ein Teil gehalten werden.
- Seite 20 Hierzu benötigen Sie folgende Teile Schritt 11 linke Giebelgruppen (2) Giebel/Winkel rechte Giebelgruppen (2) 6635 Dachträgerwinkel (2) KD20 CTR (20) Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben. Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen.
- Seite 21 Schritt 12 Hierzu benötigen Sie folgende Teile Hauptdachträger (1) Dachträger Einzelner Dachträger (2) KD21 (12) Die zwei Hälften des Haupt- SCHRITT dachträgers spreizen und den Dachträger an den Dachträger-winkel des vorderen Giebels schrauben. Einzelner Dachträger Das andere Ende des Haupt- dachträgers an den Dachträger-winkel des hinteren Giebels schrauben.
- Seite 22 Schritt 13 Hierzu benötigen Sie folgende Teile 8468 Dachpaneel, rechts (1) Rechtes Dachpaneel KD22 CTR SCHRITT 8468 8469 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. 7483 7483 Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt 6529 6529...
- Seite 23 8468 Dachpaneel, rechts (1) Schritt 14 Hierzu benötigen Sie folgende Teile 8469 Dachpaneel, links (2) Dachmontage 7483 Dachpaneel (2) KD23 CTR 6529 Dachpaneel (2) SCHRITT SCHRITT (38) (19) 8469 Dachpaneel, links 7483 Dachpaneel Ein linkes Dachpaneel an 7483 Dachpaneel der linken, hinteren Dachecke Dichtungsband 6529 Dachpaneel befestigen.
- Seite 24 Schritt 15 Hierzu benötigen Sie folgende Teile 8840 Firstabdeckung (1) 7483 Dachpaneel (2) Firstabdeckungen & Paneele 8486 Firstabdeckung (1) KD24 CTR SCHRITT 8840 Streifen (40) (16) Die erste Firstabdeckung auf dem fertigen Dachabschnitt mit Schrauben und Muttern befestigen. Die Überlappungen der Dachpaneele, die nicht für die Firstabdeckung gebraucht werden, befestigen.
- Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 8485 Dachrand, links (2) Dachränder 8836 Dachrand, rechts (2) KD25 ctr Befestigen Sie den rechten und linken Dachrand mit Schrauben an jeder Paneelüberlappung am unteren Ende der Dachpaneele. HINWEIS Beide Abdeckungen werden mit einer einzigen Schraube an der Überlappung befestigt.
- Seite 26 3719 mittlere Türversteifung (2) Schritt 17 Hierzu benötigen Sie folgende Teile 10475 rechte und linke Türen (2) Montage der Türen 10497 horiz. Türversteifung (4) KF26 6278 vertik. Türversteifung (2) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso.
- Seite 27 Schritt 18 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) KD27 ctr horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT SCHRITT hinter dem Türpfosten in die vordere...
- Seite 28 WL108CL DS28-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
