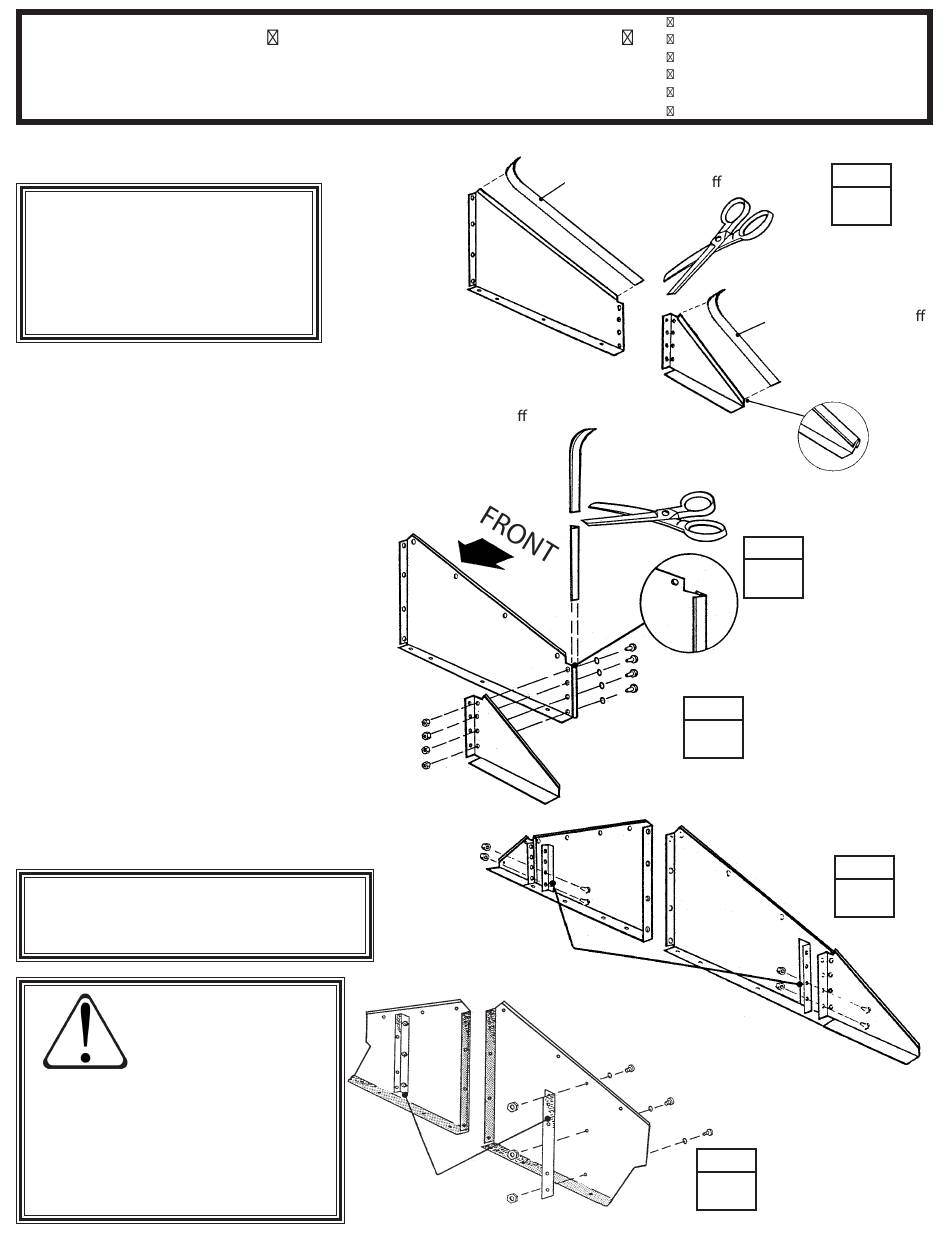

Schritt 10
AI19-GE
Die Giebel werden auf der Vorder- und Hinterwand
montiert und dienen als Halterungen für die Dachträger.
HINWEIS
Die Giebel sind ineinander ver-
packt und können irrtümlich für
ein Bauteil gehalten werden.
Achten Sie darauf, sie zu trennen,
bevor Sie fortfahren.
1 Bringen Sie den grünen Kantenschutz an
der Oberkante des großen linken Giebels,
des kleinen linken Giebels, des großen
rechten Giebels und des kleinen rechten
Giebels an und schneiden Sie Überstände ab.
2 Bringen Sie den durchsichtigen Kanten-
schutz an der Kante des großen linken Giebels
und des großen rechten Giebels an und schnei-
den Sie Überstände ab.
3 Schrauben Sie die kleinen Giebel mit jeweils
vier Maschinenschrauben, Unterlegscheiben und
Muttern an die Seiten der großen Giebel. Dieses
Bauteil des Giebels ist der äußere Giebelfuß.
4 Befestigen Sie die vier Dachträgerhalter
mit zwei Maschinenschrauben in den zwei
unteren Löchern jedes Halters an den äußeren
Giebelfüßen.
5 Befestigen Sie die vier mittleren Gie-
belverstärkungen mit drei Maschinen-
schrauben, Unterlegscheiben und Muttern an
den Giebeln fest.
HINWEIS
Der Montagefalz der Versteifung
muss zur Mitte des Giebels zeigen
VORSICHT:
Um Verletzungen an der scharfen
Kante zu vermeiden, muss der
Kantenschutz an der Oberkante des
Giebels verbleiben, bis das linke
und das rechte Dachblech montiert
ist.
Hierzu benötigen Sie folgende Teile
Vormontierte Giebel
7859
67521 Kantenschutz
(Bauteil aus Kunststo )
7859
7860
69835 Grüner Kantenschutz
(Bauteil aus Kunststo )
6115
Washer
6115
7858
6114
6085
Dachträgerhalter
19
7858
Großer Giebel rechts (2)
7859
Großer Giebel links (2)
6114
Kleiner Giebel rechts (2)
6115
Kleiner Giebel links (2)
6085 Dachträgerhalter (4)
7860 Mittlere Giebelverstärkung (4)
SCHRITT
69835 Grüner Kantenschutz
(Bauteil aus Kunststo )
SCHRITT
2
SCHRITT
3
SCHRITT
SCHRITT
5
1
4
