Schritt 2
NW11

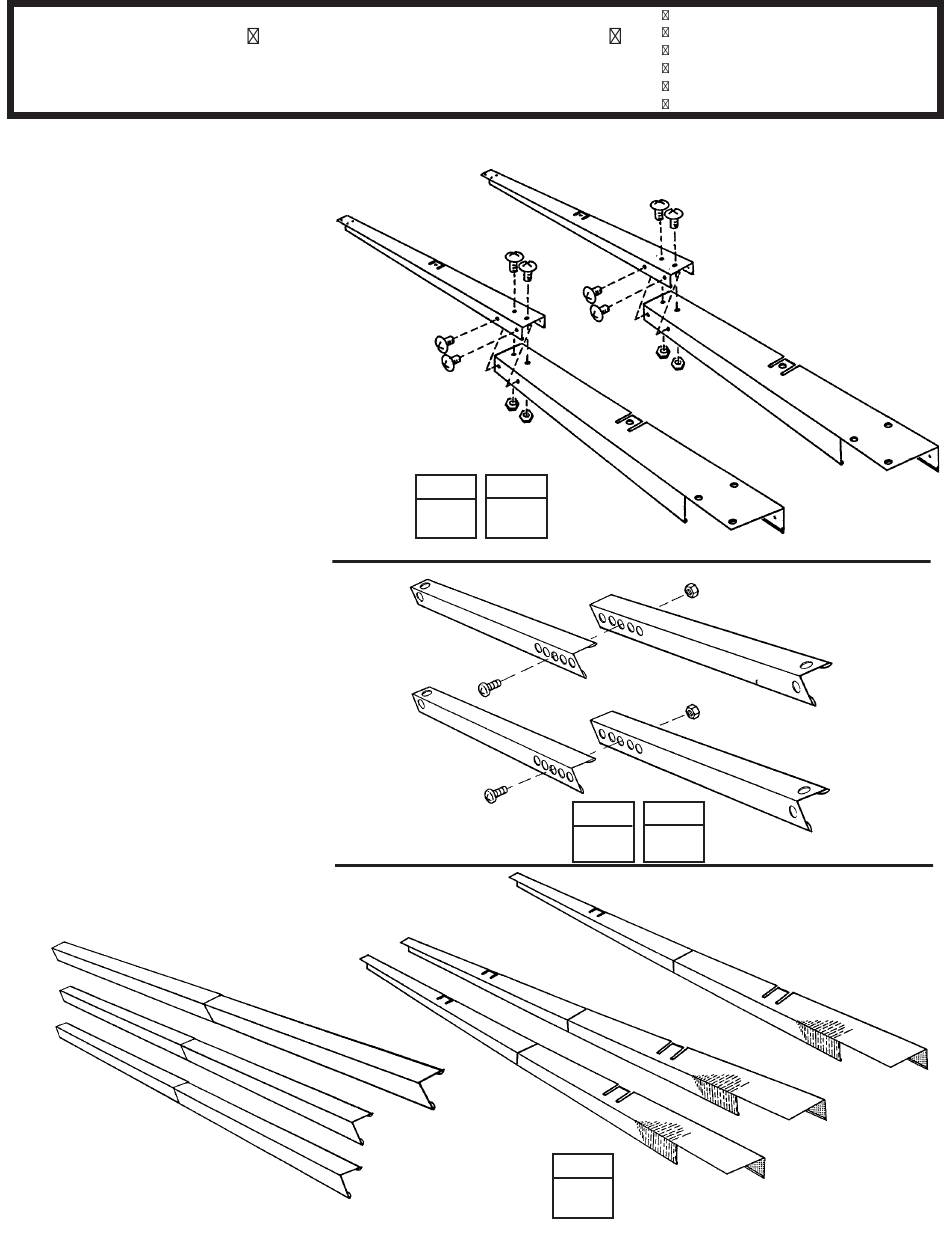

Die Teile für den Hauptrahmen
versteifen die Wände. Diese Teile
werden später in der Mitte und an
der Oberkante der Seitenwände und
der Rückwand montiert. Gehen Sie
wie folgt vor:
1
Überlappen Sie die Teile für
die rechte und li n k e h intere
Wandführung wie gezeigt, und
verbinden Sie die zwei Teile wie
gezeigt mit 4 Schrauben.
2
Stellen Sie zwei Seitenwand-
führungen her, indem Sie die rechten
und linken seitlichen Wandführungen
wie gezeigt überlappen. Jeden Satz mit
4 Schrauben zusammenschrauben.
3
Überlappen Sie die hinteren
Dachrahmen- Teile wie gezeigt und
verbinden Sie sie mit einer Schraube
und Mutter in der mittleren Bohrung.
(die fünf Löcher decken sich).
4
Stellen Sie zwei Seitendach-
r a h m e n h e r, i n d e m S i e d i e
Seitendachrahmenstücke wie gezeigt
überlappen. Jeden Satz mit einer
Schraube in der mittleren Bohrung
zusammenschrauben.
5
Halten Sie die vormontierten
B a u g r u p p e n
z u r
Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der Rahmengruppen
s p ä t e r e n
Dachrahmen, Seite
259,4 cm (102 1/8")
9006
9004
SCHRITT
SCHRITT
2
1
5986
8740
SCHRITT
3
Dachrahmen, hinten
300,0 cm (118 1/8")
SCHRITT
5
11
5986 Dachrahmen, hinten (2)
8740 Dachrahmen, Seite (4)
9004 Wandführung, rechte Seite (2)
9005 Wandführung, linke Seite (2)
9006 Wandführung, hinten rechts (1)
9007 Wandführung, hinten links (1)
Wandführung, hinten
300,0 cm (118 1/8")
9005
Wandführung, Seite
259,4 cm (102 1/8")
Dachrahmen, hinten
5986
300,0 cm (118 1/8")
8740
Dachrahmen, Seite
259,4 cm (102 1/8")
SCHRITT
4
Wandführung, hinten
300,0 cm (118 1/8")
Wandführung, Seite
259,4 cm (102 1/8")
9007
