DO01-GE
725390318
Lagerfl äche
ABMESSUNGEN
†
Ungefähre
Größe
Lagerfl äche
4' x 10'
50 1/2" x 116 3/4"
1,2 m x 2,9 m
128,3 cm x 296,5 cm
* Detaillierte Sicherheitsinformationen im Inneren.

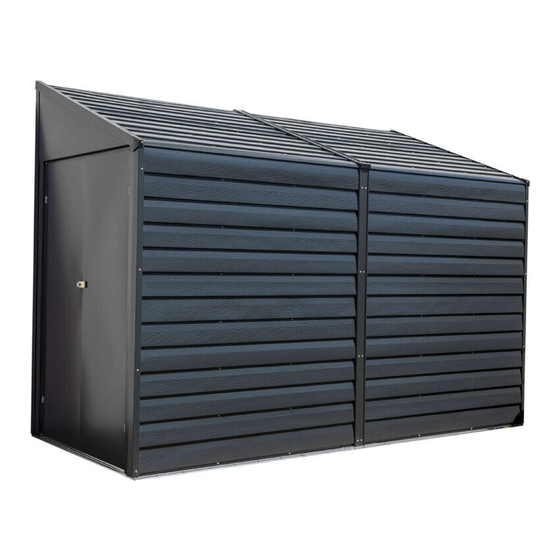

Gerätehaus
Modell Nr.
38 Sq. Ft. 227 Cu. Ft.
3,5 m
6,4 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
49"
124,5 cm 294,6 cm 208,3 cm
Tiefe
Höhe
Breite
116"
82"
47 3/4"
121,3 cm
YS410ANCL
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Innenabmessungen
(Wand zu Wand)
Tiefe
Höhe
114"
81 1/4"
289,6 cm 206,4 cm
Türöffnung
Breite
Höhe
38 1/2"
60 1/4"
97,8 cm
153,0 cm
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPACEMAKER YS410ANCL
Inhaltszusammenfassung für SPACEMAKER YS410ANCL
- Seite 1 Gerätehaus DO01-GE YS410ANCL Modell Nr. Vorsicht 725390318 scharfe Kanten 38 Sq. Ft. 227 Cu. Ft. Lagerfl äche 3,5 m 6,4 m Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen †...
- Seite 1 Gerätehaus DO01-GE YS410ANCL Modell Nr. Vorsicht 725390318 scharfe Kanten 38 Sq. Ft. 227 Cu. Ft. Lagerfl äche 3,5 m 6,4 m Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen †...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 6 Sockel DO06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 6 Sockel DO06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 7 ZUBERHÖRBEUTEL AL07-GE 65004 65103 65923 65941 #8A x 5/16" (8 mm) #8-32 Sechskant- #8-32 x 3/8" (10 mm) #6-32 kleine Muttern (23) selbstschn. muttern (66) Schrauben (66) (mit Schrauben verpackt) Schrauben (317) 66714 66692 #6-32x7/16" (11 mm) #10ABx1" (25 mm) (23) Schrauben (2) 66022...
- Seite 7 ZUBERHÖRBEUTEL AL07-GE 65004 65103 65923 65941 #8A x 5/16" (8 mm) #8-32 Sechskant- #8-32 x 3/8" (10 mm) #6-32 kleine Muttern (23) selbstschn. muttern (66) Schrauben (66) (mit Schrauben verpackt) Schrauben (317) 66714 66692 #6-32x7/16" (11 mm) #10ABx1" (25 mm) (23) Schrauben (2) 66022...
- Seite 8 Stückliste AL08-GE Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 8060 Giebel, rechts 8061 Giebel, links 8062 Balken, hinten 9793 Eckpfosten 8066 Dachträger 8067 Paneelpfosten (kurz) 8068 Paneelpfosten (lang) 8075 hint. Paneele (6-Brett) 8076 Firstabschluß, rechts 8077 Firstabschluß, links 8078 Wandabschluß, rechts 8079...
- Seite 8 Stückliste AL08-GE Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 8060 Giebel, rechts 8061 Giebel, links 8062 Balken, hinten 9793 Eckpfosten 8066 Dachträger 8067 Paneelpfosten (kurz) 8068 Paneelpfosten (lang) 8075 hint. Paneele (6-Brett) 8076 Firstabschluß, rechts 8077 Firstabschluß, links 8078 Wandabschluß, rechts 8079...
-
Seite 9: Montage Nach Nummern
MONTAGE NACH NUMMERN AL09-GE 30 19... -
Seite 9: Montage Nach Nummern
MONTAGE NACH NUMMERN AL09-GE 30 19... - Seite 10 AK10-GE New Schritt 1: Montage der rechten Türe Für diese Seite brauchen Sie: 9788 9794 11057 66462 11058 (MENGE: 3) (MENGE: 12) Befestigen Sie die ÜBERFALLE mit drei (3) Maschinenschrauben 11059 und Muttern an der VORDERSEITE der RECHTEN TÜR. (MENGE: 1) 9788 66714 66462...
- Seite 11 Schritt 1: Fortsetzung AK11-GE Für diese Seite brauchen Sie: 66604 (MENGE: 4) Befestigen Sie die Scharniere mit vier (4) Senkkopf-Maschinenschrauben an der Türe. 66604...
- Seite 12 AK12-GE New Schritt 2: Montage der linken Türe Für diese Seite brauchen Sie: 9787 9794 11057 66463 11058 11059 (MENGE: 4) (MENGE: 11) Befestigen Sie die ÖSE mit vier (4) Maschinenschrauben und 9792 Muttern an der VORDERSEITE der LINKEN TÜR. (MENGE: 1) 9787 66714...
- Seite 13 Schritt 2: Fortsetzung AK13-GE Für diese Seite brauchen Sie: 66604 66684 (MENGE: 4) (MENGE: 8) 66684 Befestigen Sie die Scharniere vier Senkkopf- Maschinenschrauben an der Türe. Befestigen Verriegelungsfedern oben unten mit sechs (6) Schrauben an der linken Seite der Tür. 66604 Befestigen Sie die horizontalen Türversteifungen oben und unten...
- Seite 14 Schritt 3 9796 Rampe (1) Hierzu benötigen Sie folgende Teile 9795 Bodenrahmen (2) Bodenrahmen 8976 Bodenrahmen, Seite (4) AL14-GE Die seitlichen Bodenrahmen wie gezeigt überlappen. 8976 ordnungsgemäßer Überlappung SCHRITT fluchten die Bohrungen in diesen Te i l e n . S i e h e n a c h f o l g e n d e seitl.
- Seite 15 Hierzu benötigen Sie folgende Teile Schritt 4 9793 Eckpfosten (2) Montage der Eckpfosten/ 8075 hinteres Wandpaneel (1) hinteres Wandpaneel AL15-GE WICHTIGER HINWEIS Von diesem Punkt an brauchen Sie zahlreiche Stunden und mehr als eine Person zur Montage. 9793 Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, 9793...
- Seite 16 AL16-GE...
- Seite 17 AL17-GE...
- Seite 18 AL18-GE...
- Seite 19 AL19-GE...
- Seite 20 Schritt 9 Hierzu benötigen Sie folgende Teile 8431 Seitenpaneel (4) Seitenpaneele/Schaumstoffband AL20-GE Zum Anbringen der Paneele an das Dach benutzen Sie am Besten eine Schaumsto band Stufenleiter. 4. Seitenpaneel HINWEIS Messen Sie noch einmal die Diagonalen des Gebäudes und nehmen Sie evtl. Anpassungen vor, Schutzband damit das Gebäude rechtwinklig ist.
- Seite 21 AL21-GE...
- Seite 22 Schritt 11 Hierzu benötigen Sie folgende Teile rechte Türbaugruppe (1) linke Türbaugruppe (1) Türanschlag AK22-GE Positionieren Sie die Türen wie gezeigt in den Ecken der Türöffnung und befestigen Sie d i e S c h a r n i e r e m i t 1 1 - m m - Senkkopf- Maschinenschrauben und Sechskantmuttern der Größe Nr.
- Seite 23 YS410ANCL DO23-GE Verankerung Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
