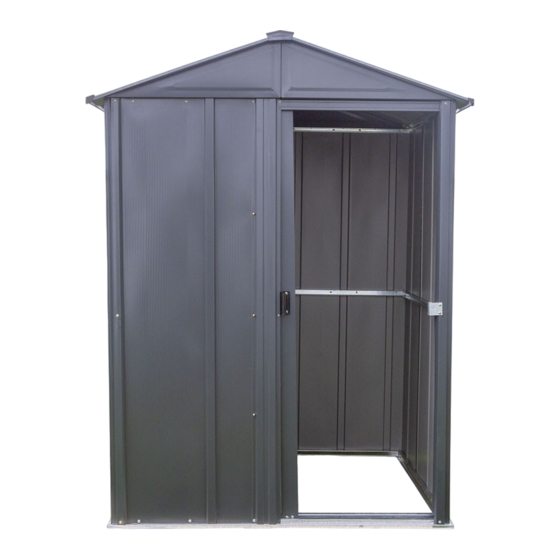

DH01-GE
725190318
Lagerfl äche
ABMESSUNGEN
Ungefähre
Größe
Lagerfl äche
†
5' x 4'
57" x 45 7/8"
1,4 m x 1,1 m
144,8 cm x 116,5 cm
* Detaillierte Sicherheitsinformationen im Inneren.
Gerätehaus
16 Sq. Ft. 98 Cu. Ft.
1,5 m
2,8 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
59 1/2"
48"
151,1 cm
121,9 cm
Modell Nr. RMA54CL
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
78"
54 1/4"
43 1/8"
198,1 cm
137,8 cm 109,5 cm 194,9 cm
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Türöffnung
Höhe
Breite
Höhe
76 3/4"
22 1/4"
65"
56,5 cm
165,1 cm

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPACEMAKER RMA54CL

Inhaltszusammenfassung für SPACEMAKER RMA54CL

  • Seite 1 Gerätehaus DH01-GE Modell Nr. RMA54CL Vorsicht 725190318 scharfe Kanten 16 Sq. Ft. 98 Cu. Ft. Lagerfl äche Zur Verringerung der 1,5 m 2,8 m Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen Ungefähre...

  • Seite 2: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.

  • Seite 3: Planen Sie Voraus

    PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten.

  • Seite 5: Wartung Und Pflege

    WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

  • Seite 6: Der Sockel Fur Ihr Gerätehaus

    Sockel DH06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.

  • Seite 7: Inhaltsverzeichnis

    ZUBEHÖRBEUTEL DH07-GE Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 65103 #10B x 1/2" (13 mm) 65923 #8A x 5/16" (8 mm) #8-32 Sechskant- schwarze Schrauben (4) #8-32 x 3/8" (10 mm) selbstschn.
  • Seite 8 Stückliste KZ08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 Türgri versteifung 6300 vert. Türversteifung 6627 Wandpaneel 6633 Eckpaneel 7044 Eckpaneel 10500 horiz. Türversteifung 10473 Tür 9725 Wandwinkel, hinten 9726 Dachpaneel, rechts 9727 Dachpaneel, links 9449 Giebel, rechts 9448 Giebel, links 9574...
  • Seite 9 MONTAGE NACH NUMMERN KZ09...

  • Seite 10: Vormontage Der Türlaufschiene Und Des Dachträgers

    Hierzu benötigen Sie folgende Teile Schritt 1 9730 Türlaufschiene (1) Vormontage der Türlaufschiene 9729 Dachträger (1) 9731 Dachträgerwinkel (1) und des Dachträgers KZ10 Die Türlaufschienengruppe trägt die Gleittür und stützt die Vorderwand. Der Dachträger verbindet die Giebel und stützt die Dachpaneele. Der Dachträger besteht aus zwei zusammengebauten Teilen.
  • Seite 11 Hierzu benötigen Sie folgende Teile Schritt 2 9458 Bodenrahmen, vorn (1) Bodenrahmen 8972 Bodenrahmen, hinten (1) 8971 Bodenrahmen, Seite (2) KZ11 HINTEN RECHT 8971 8972 Befestigen Sie die vier Ecken 8971 d e s B o d e n r a h m e n s m i t z w e i 8972 SCHRITT Schrauben an jeder Ecke, wie...

  • Seite 12: Für Jede Schraube In Der Wand

    Schritt 3 Hierzu benötigen Sie folgende Teile 7044 Eckpaneel (2) Ecken 6633 Eckpaneel (2) KZ12 SCHRITT HINWEIS Schmalseite Von diesem Punkt der Montage an HINTEN brauchen Sie Stunden und mehr als 7044 7044 eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das Gerätehaus am selben Tag fertig aufzustellen.
  • Seite 13 Schritt 4 Hierzu benötigen Sie folgende Teile 9725 Wandwinkel, hinten (1) 9918 Wandführung, hinten (1) Rahmen KZ13 9919 Wandführung, Seite (2) D e r H a u p t r a h m e n s t ü t z t d i e Seitenwände und stellt eine Fläche zur Befestigung der Giebel zur Verfügung, die das Dach tragen.

  • Seite 14: Paneele, Türlaufschienengruppe, Türpfosten

    9456 Wandpaneel, vorn (1) Hierzu benötigen Sie folgende Teile Schritt 5 vormontierte Paneele, Türlaufschienengruppe, Türlaufschienengruppe (1) 9698 Türpfosten (1) KZ14 Türpfosten 9370 Türpfosten (1) 6627 Wandpaneel (1) Jedes Wandpaneel hat auf einer Seite eine geriffelte Rippe, die unter der Rippe des anschließenden Paneels sitzen soll.

  • Seite 15: Die Giebel Werden Oben Auf Die Vorderen Und Hinteren Wände

    9728 Wandwinkel, Seite (2) Schritt 6 Hierzu benötigen Sie folgende Teile 9448 Giebel, links (2) 9449 Giebel, rechts (2) Winkel, Giebel, Dachträger vormontierte KZ15 Dachträgergruppe (1) Die Giebel werden oben auf die SCHRITT vorderen und hinteren Wände Giebel montiert und tragen das Dach. Die seitlichen Wandwinkel mit Schrauben entlang der oberen Seitenpaneele befestigen.

  • Seite 16: Montage Des Dachs

    Schritt 7 Hierzu benötigen Sie folgende Teile 9726 rechtes Dachpaneel (2) Montage des Dachs 9727 linkes Dachpaneel (2) KZ16 Die Dachpaneele werden am besten HINWEIS mit einer Stufenleiter montier t. Falls die Bohrungen im Dachträger mit denen in den Beginnen Sie mit der Installation der Dachpaneelen sich nicht decken, drücken Sie das Gebäude Dachpaneele auf der hinteren, rechten von links nach rechts.

  • Seite 17: Firstabdeckung, Dachleisten

    Schritt 8 Hierzu benötigen Sie folgende Teile 9573 Firstabdeckung (1) Firstabdeckung, Dachleisten 9574 Dachleisten (2) KZ17 Die Firstabdeckung mit Schrauben und Muttern auf dem fer tigen Dachabschnitt installieren. SCHRITT 9573 Die Rippe des Dachpaneels, Firstblende und Firstabdeckung SCHRITT m i t S c h r a u b e n u n d M u t t e r n zusammenschrauben.

  • Seite 18: Vormontage Der Türen

    Schritt 9 Hierzu benötigen Sie folgende Teile 3719 mittl. Türversteifung (1) 10473 Tür (1) Vormontage der Türen 10500 horiz. Türversteifung (2) KZ18 6300 vertik. Türversteifung (1) Die S chr itte auf dieser S eite beschreiben die Montage der Tür. Gehen Sie wie folgt vor: Die mittlere Tür versteifung und den Gri wie gezeigt mit einer 66260...

  • Seite 19: Montage Und Justieren Der Tür

    Hierzu benötigen Sie folgende Teile Schritt 10 Montage und Justieren der Tür vormontierte Türgruppe (1) 7972 Türgri schloßhalterung (1) KZ19 V o m G e b ä u d e i n n e r e n horizontale Türversteifung Giebel setzen Sie die Unterseite der Türlaufschiene vormontierten Türgruppe (rechts,...
  • Seite 20 RMA54CL DH20-GE Verankerung Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
