Cursors im Histogramm werden als Bin-Zahlen angegeben und zeigen den durch diese Bins abgedeckten
Wertebereich, die Anzahl und den Prozentsatz der Gesamtsumme an. Die Gesamtzahl und der Prozentsatz der
Gesamtsumme sowie der abgedeckte Messbereich zwischen den Cursor-Bins werden ebenfalls angezeigt.

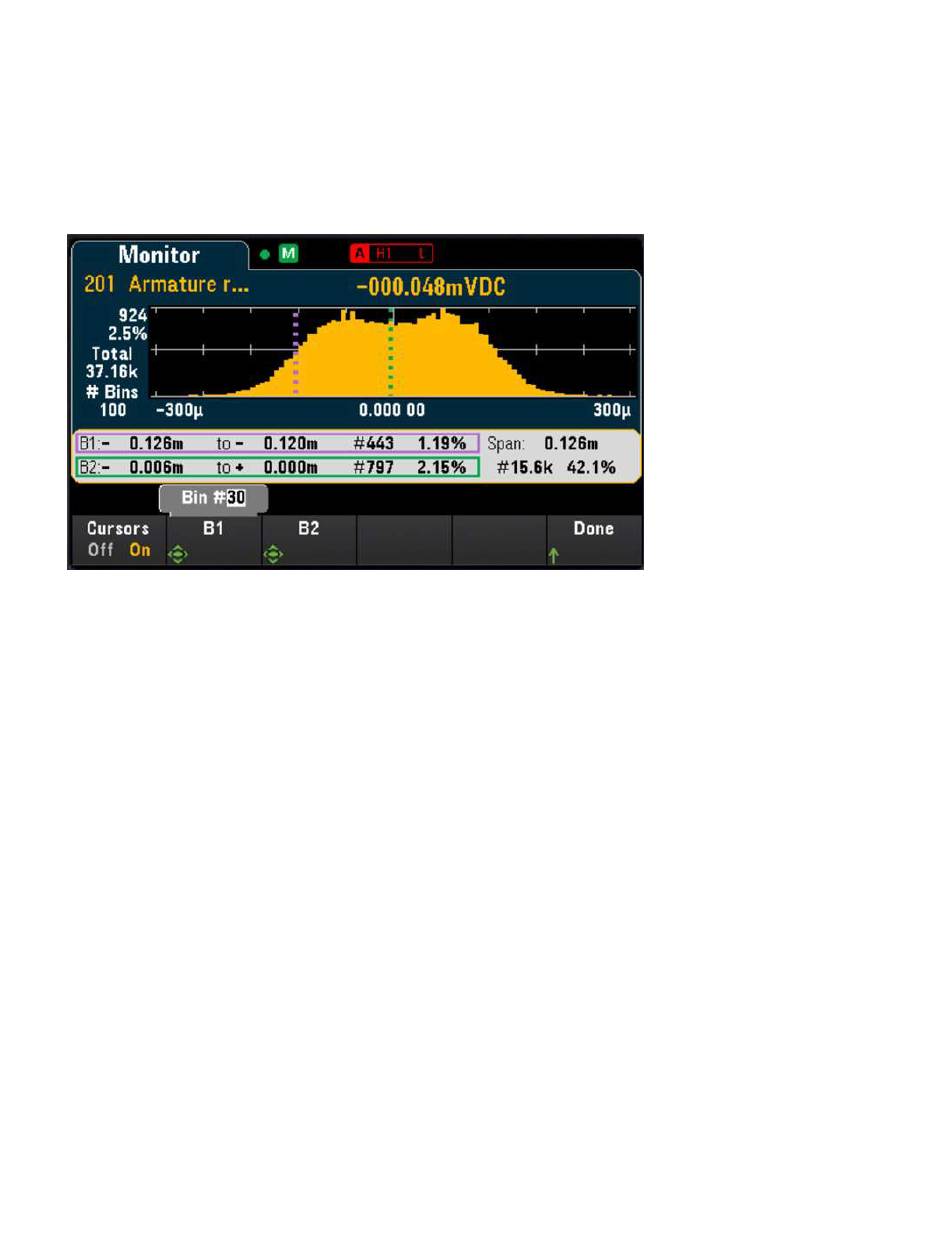

In dem Beispiel unten befindet sich der Cursor B1 (violette vertikale Linien) auf Bin-Zahl 30 und Cursor B2 (grüne
vertikale Linien) befindet sich auf Bin-Zahl 50 (die über dem B2-Softkey dargestellte Bin-Zahl). Die Bin-Information
für Cursor B1 wird im violetten Feld und die Bin-Information für Cursor B2 im grünen Feld angezeigt.
Basierend auf dem obigen Beispiel können die Informationen für den Cursor B1 wie folgt interpretiert werden:
– 0,126 m bis 0,120 m – Bereich der DCV-Messwerte für diesen Bin.
– #443 – Anzahl Proben in diesem Bin.
– 1.19% – Prozentsatz der Gesamtzahl der Proben in diesem Bin.
Die Daten zwischen dem B1- und B2-Cursor, einschließlich der Daten in den B1- und B2-Bins, werden rechts der
violetten und grünen Felder angezeigt. In der Grafik oben:
– Spanne: 0.126m – der von B1 bis B2 abgedeckte Messbereich.
– #15,6k – die Anzahl Proben von B1 bis B2.
– 42,1 % – der Prozentsatz der Gesamtzahl der Proben von B1 bis B2.
Keysight DAQ970A/ DAQ973A Benutzerhandbuch
3 Merkmale und Funktionen
72
