3 Merkmale und Funktionen

DAQM909A - 4-kanaliges 24-Bit Umsetzer-Modul

Das DAQM909A kann zum Digitalisieren von Gleichspannung (DCV) und Dehnung konfiguriert werden. Im
folgenden Abschnitt wird beschrieben, wie Sie die Kanäle am DAQM909A konfigurieren können.

Gleichspannung (DCV)

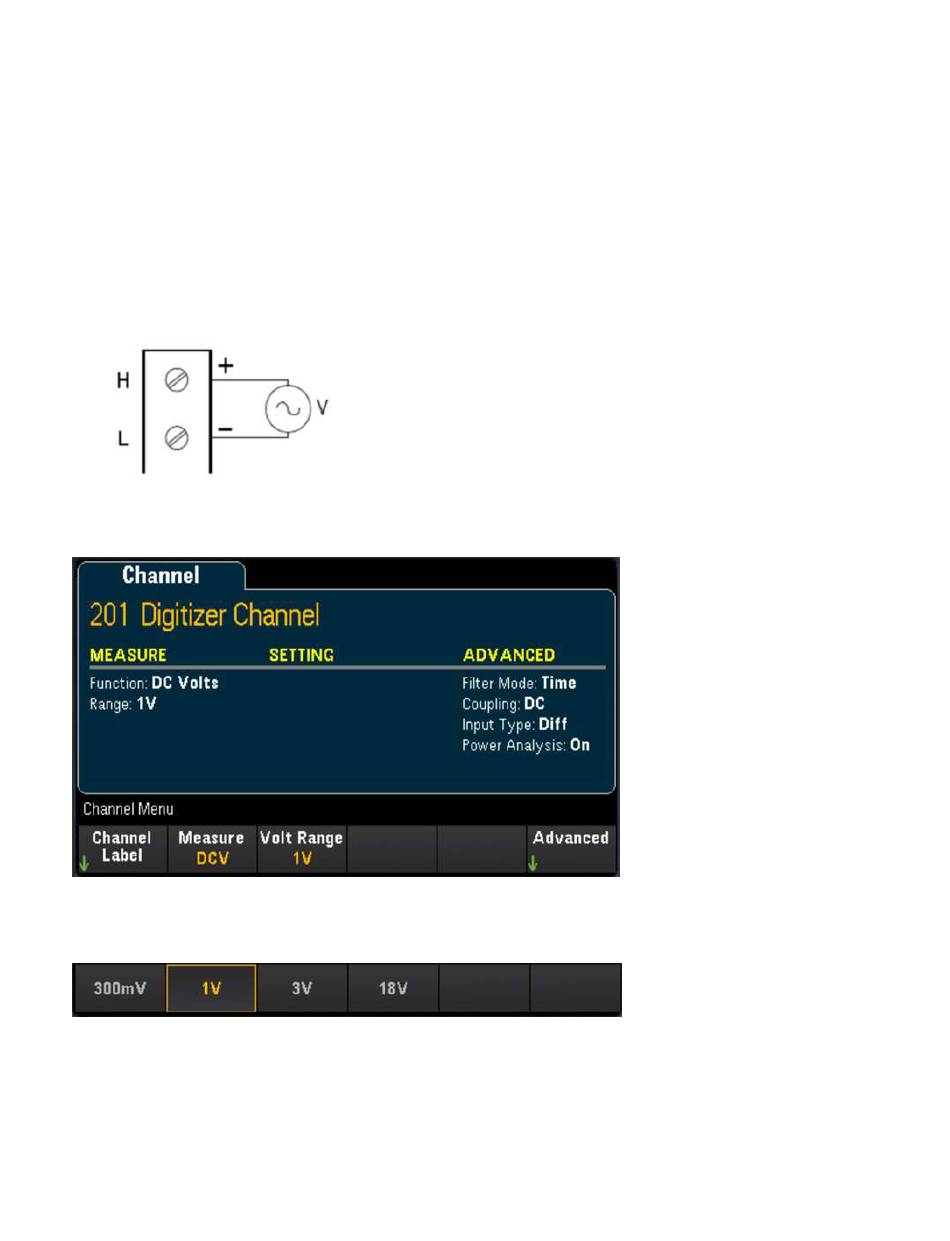

Dieser Abschnitt beschreibt, wie die Kanäle auf DAQM909A zur Messung der Gleichspannung von dem vorderen
Bedienfeld aus konfiguriert werden.
1. Verbinden Sie die Spannungsquelle mit den Anschlussschrauben des Moduls.
2. Drücken Sie [Channel] (Kanal) > Measure (Messen) und wählen Sie DCV aus dem Auswahlmenü.
3. Drücken Sie den Softkey Volt Range (Spannungsbereich), um den Messbereich der Gleichspannung fest-
zulegen. Sie können zwischen 300mV, 1 V (Standardwert), 3 V oder 18 V wählen.
147 Keysight DAQ970A/ DAQ973A Benutzerhandbuch
