4 Messanleitungen
Das Thermoelement vom Typ T ist ein Sonderfall, da einer der Leiter (Kupfer) aus demselben Metall wie die
Eingangsanschlüsse des internen DMM besteht. Wird ein anderer Thermoelementtyp eingesetzt, werden zwei

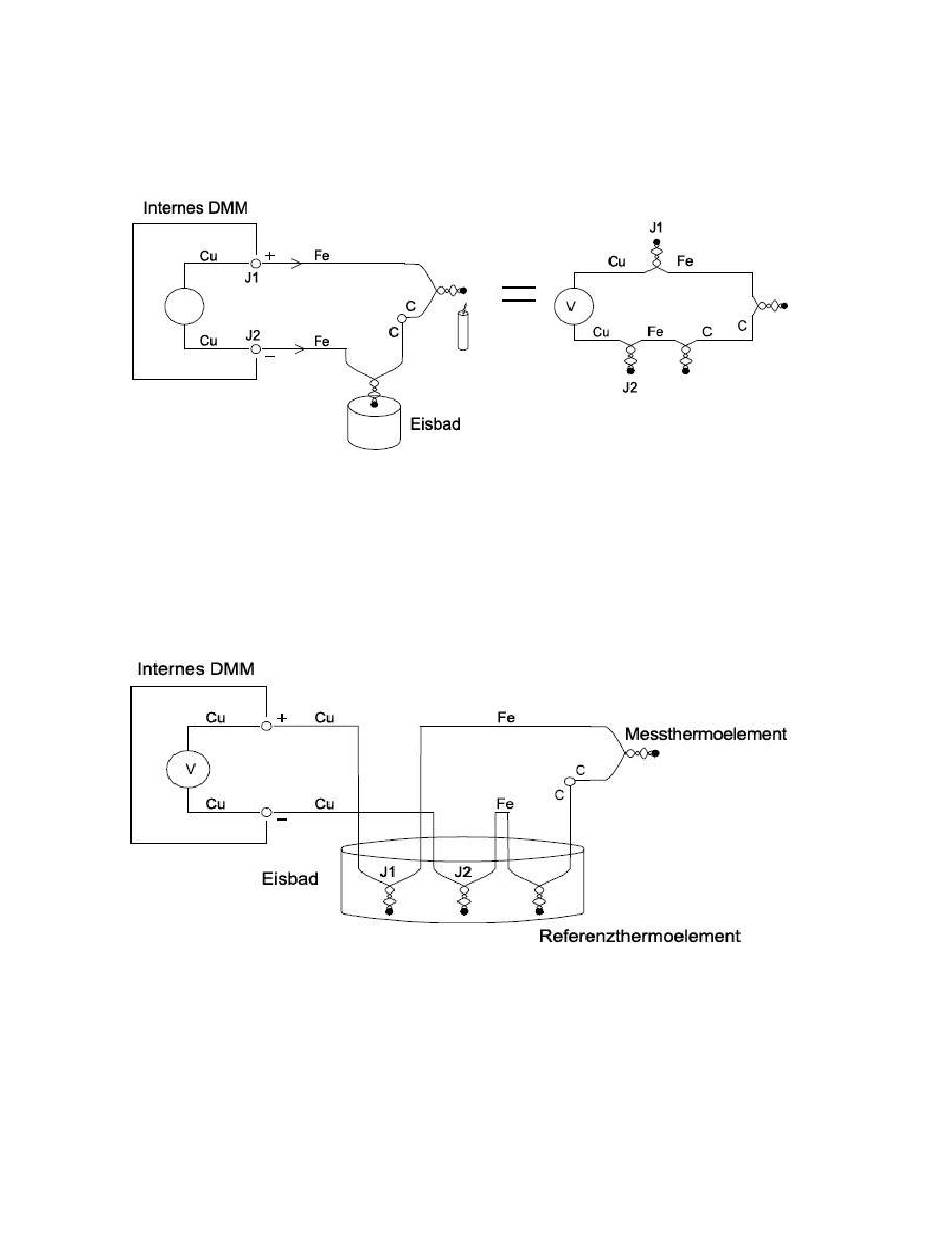

zusätzliche Thermoelemente erzeugt. Betrachten Sie z. B. die Verbindungen mit einem Thermoelement vom Typ J
(Eisen und Konstantan):
Zwei zusätzliche Thermoelemente wurden erzeugt, bei denen die Eisenleitung (Fe) mit den
Kupfereingangsanschlüssen des internen DMM (Cu) verbunden werden. Da die beiden Vergleichsstellen
Gegenspannungen erzeugen, heben sich diese gegenseitig auf. Wenn jedoch die Eingangsanschlüsse nicht die
gleiche Temperatur haben, wird in der Messung ein Fehler erzeugt.
Für eine genauere Messung sollten Sie die Kupfertestleitungen des internen DMM näher an die Messung erweitern
und die Verbindungen zum Thermoelement bei der gleichen Temperatur halten.
Dieser Schaltkreis stellt genaue Temperaturmessungen bereit. Allerdings ist es unpraktisch, zwei
Thermoelementverbindungen herzustellen und alle Verbindungen bei einer bekannten Temperatur zu halten.
Aufgrund des Gesetzes der intermediären Metalle ist keine Zusatzverbindung erforderlich. Dieses empirische Gesetz
besagt, dass ein drittes zwischen zwei ungleichen Metallen eingefügtes Metall (Eisen (Fe) in diesem Beispiel) keine
Auswirkung auf die Ausgangsspannung hat, sofern die gebildeten Vergleichsstellen die gleiche Temperatur
aufweisen. Durch Entfernen des Referenzthermoelements sind die Verbindungen einfacher herzustellen.
224
Keysight DAQ970A/ DAQ973A Benutzerhandbuch
