Unterdrückung von Rauschspannungen in der Stromleitung
Eine gewünschte Eigenschaft eines integrierenden A/D-Wandlers ist die Fähigkeit, Störsignale zu unterdrücken.
Integrierende Methoden unterdrücken ein mit der Netzleitung verbundenes Rauschen, das in Gleichstromsignalen
am Eingang vorhanden ist. Dies wird als Gegentaktunterdrückung oder NMR (Normal Mode Rejection) bezeichnet.
Die Gegentaktunterdrückung wird erreicht, wenn das interne DMM den Mittelwert des Eingangs misst, indem es
ihn über einen bestimmten Zeitraum „integriert". Wenn Sie die Integrationszeit auf eine ganze Zahl der Netzzyklen
(PLCs) des Störeingangs setzen, wird für diese Fehler (und deren Oberwellen) der Durchschnitt auf ungefähr Null
ermittelt.
Bei Anschluss des internen DMM an das Stromnetz misst dieses die Netzleitungsfrequenz (50 Hz oder 60 Hz) und

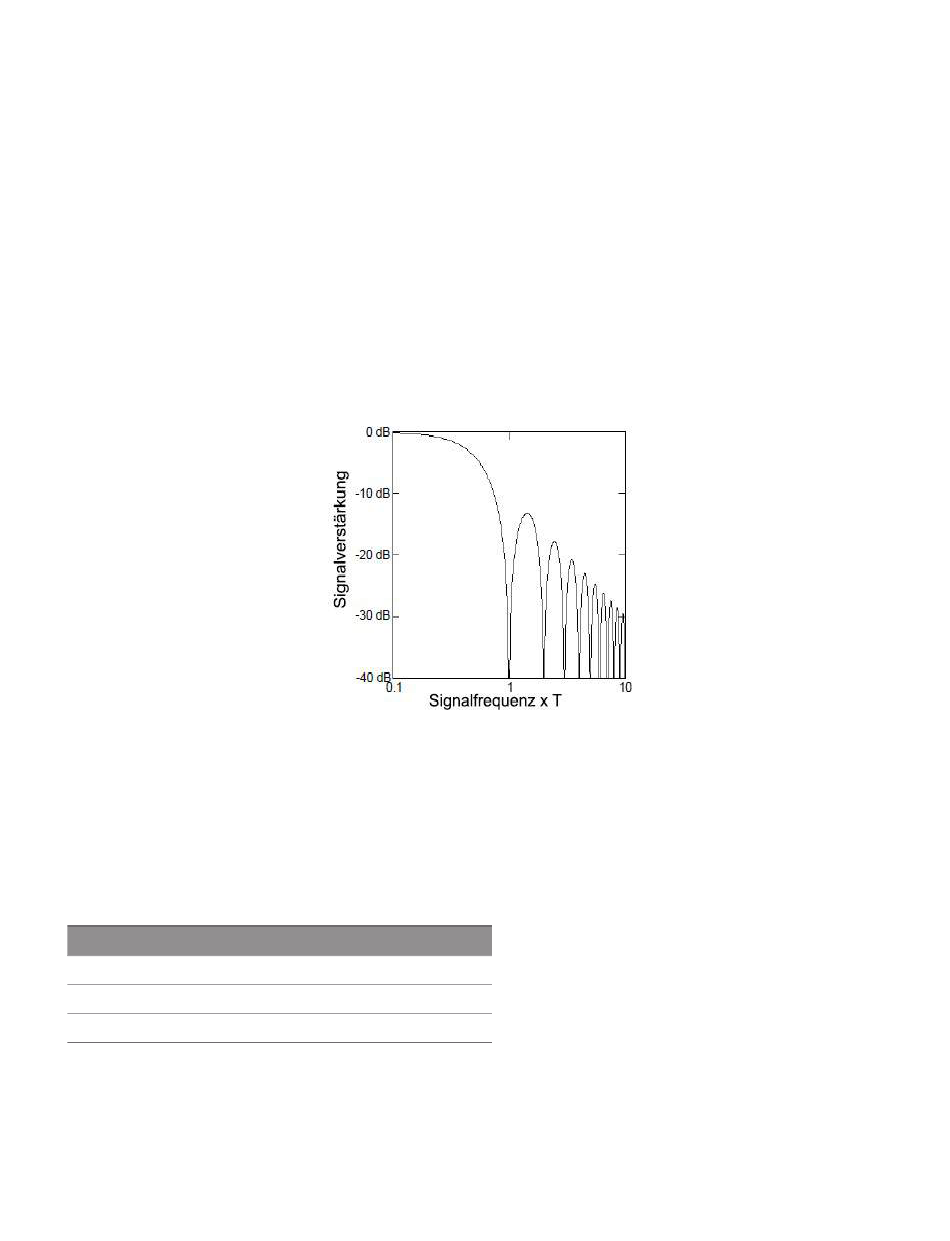

verwendet diesen Messwert zur Bestimmung der Integrationszeit. Die nachfolgende Grafik zeigt die Schwächung
der Wechselspannungssignale, die in der Gleichspannungsfunktion für verschiedene A/D-Inte-
grationszeiteinstellungen gemessen wurden. Beachten Sie, dass Signalfrequenzen bei Vielfachen von 1/T eine hohe
Schwächung aufweisen.

Temperaturmessungen

Eine Temperaturmesswandlermessung ist normalerweise entweder eine Widerstands- oder eine
Spannungsmessung, die mithilfe von Softwarekonvertierungsroutinen im Gerät in eine entsprechende Temperatur
konvertiert wird. Die mathematische Konvertierung basiert auf spezifischen Eigenschaften der verschiedenen
Messwandler. Die mathematische Konvertierungsgenauigkeit (ohne die Messwandlergenauigkeit) für jeden
Messwandlertyp ist unten dargestellt:
Messwandler
Thermoelement
RTD
Thermistor
Fehler in Verbindung mit Temperaturmessungen umfassen alle in diesem Kapitel aufgelisteten Gleichspannungs-
und Widerstandmessungen. Die größte Fehlerquelle bei Temperaturmessungen ist im Allgemeinen der Messwandler
selbst.
Keysight DAQ970A/ DAQ973A Benutzerhandbuch
Konvertierungsgenauigkeit
Tastkopfgenauigkeit 0,05 °C
Tastkopfgenauigkeit 0,02 °C
Tastkopfgenauigkeit 0,05 °C
