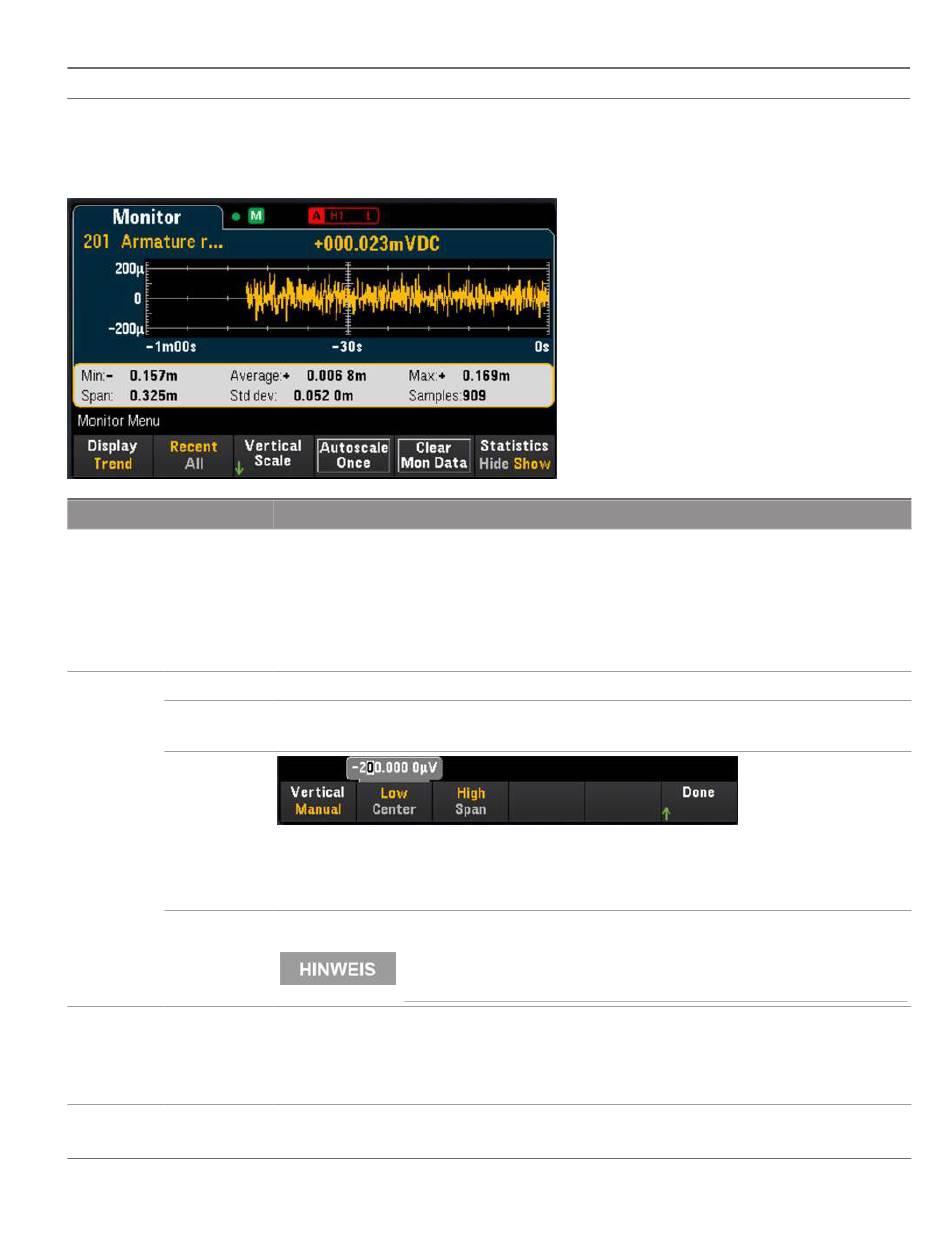

Trenddiagramm
Das Trenddiagramm zeigt im kontinuierlichen Messmodus Datentrends im Laufe der Zeit an. Die Daten werden
erfasst und in Pixel-Spalten angezeigt, wie nachfolgend beschrieben:
Softkey
Recent/All
Vertical Scale
Standard
Auto
Manual
Limits
Autoscale
Once
Clear Mon Data
Keysight DAQ970A/ DAQ973A Benutzerhandbuch
sich ändert oder die Konfiguration des Überwachungskanals geändert wird.
Beschreibung
Der Softkey
Recent/All (Neueste/Alle) legt fest, ob alle Messungen ( All ) oder nur die neuesten Mes-
sungen (
Recent ) in der Trenddarstellung angezeigt werden. Der Messwertspeicher wird bei keiner der
Optionen geleert. Die Trenddarstellung zeigt im
läuft von links nach rechts. Ist das Display voll, werden die Daten auf der linken Seite des Displays kom-
primiert, während auf der rechten Seite des Displays Daten hinzugefügt werden. Die Trenddarstellung
zeigt im
Recent -Modus die während eines festgelegten Zeitraums erfassten Daten an.
Default (Standard) legt die Skalierung auf den Messbereich fest.
„Auto" passt die Skalierung automatisch an, damit die aktuell auf dem Bildschirm angezeigte Linie ent-
sprechend passt.
„Manual" (Manuell) ermöglicht Ihnen die Konfiguration der Skalierung entweder als High- und Low-Werte
oder als ein Span um einen Center-Wert. Z. B. entspricht eine Skalierung von einem Low von 0 V bis zu
einem High von 5 V einem Center (Mittelwert) von 2,5 V und einem Span (Spanne) von 5 V.
Limits (Grenzwerte) legt die Skalierung auf die Alarmgrenzen fest.
Dieser Softkey ist nur verfügbar, wenn Sie den Alarm auf dem ausgewählten Kanal
durch Drücken der [Alarm]-Taste auf dem Bedienfeld konfigurieren.
Drücken Sie den Softkey
Autoscale Once (Einmal automatisch skalieren), um die vertikale Achse der
Trenddarstellung einmal basierend auf den gescannten und auf dem Bildschirm angezeigten Spei-
chermesswerten zu skalieren. Diese Option setzt außerdem den Modus für
lierung) auf
Manual (Manuell).
Drücken Sie den Softkey
Clear Mon Data (Überwachungsdaten löschen), um die Statistiken, die
Trenddarstellung und Histogramm auf dem Überwachungskanal zu löschen.
3 Merkmale und Funktionen
All -Modus alle Messwerte, die erfasst werden, und ver-
Vertical Scale (Vertikale Ska-
70
