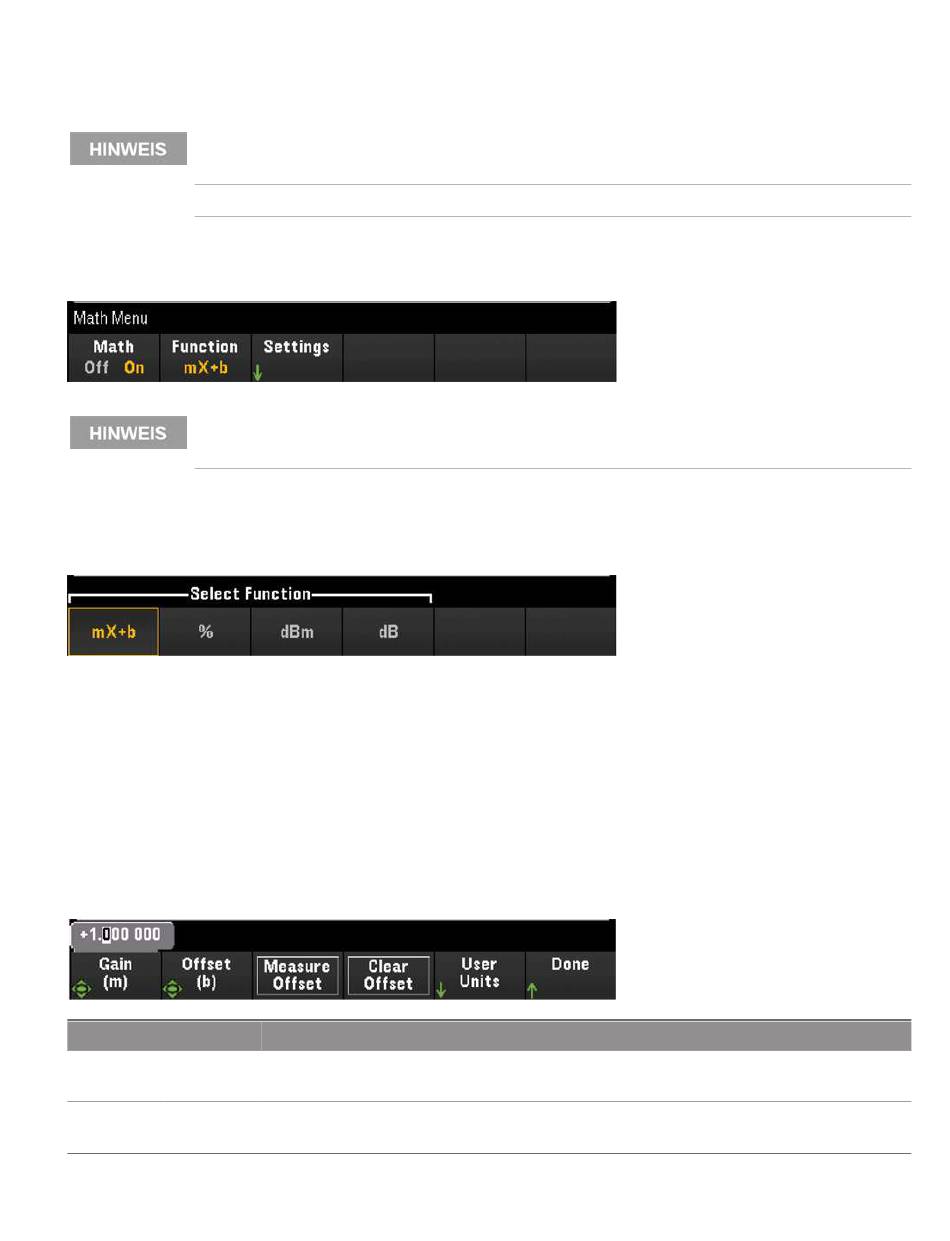

Menü [Math]
Die Funktionen des Menüs [Math] sind nicht verfügbar, wenn DMM Digitize (DMM-Digitalisierung) oder Digi-
tizer (Umsetzer) als Datenerfassungsmodus ausgewählt ist.
Sie können Skalierungswerte erst anwenden, wenn Sie den Kanal konfiguriert haben.
Drücken Sie auf der Math-Menüseite den Math-Softkey, um die Messskalierung zu aktivieren (On) oder zu
deaktivieren (Off).
Math wird auf Off gestellt, wenn Sie die Messfunktionen ändern (z. B. Änderung von DCV auf ACV). Sie müssen
Math nach dem Ändern von Messfunktionen erneut aktivieren.
Drücken Sie den Softkey Function (Funktion), um eine Skalierungsfunktion auf dem ausgewählten Kanal
auszuwählen. Die dBm- und dB-Funktionen stehen nur auf Kanälen zur Verfügung, die zur Messung der Gleich-
oder Wechselspannung konfiguriert sind.
Wählen Sie eine Skalierungsfunktion und drücken Sie den Softkey Settings (Einstellungen), um verschiedene
Skalierungseinstellungen vorzunehmen. Die Skalierungswerte werden im nicht-flüchtigen Speicher für den
ausgewählten Kanal gespeichert.
mX+b-Skalierung
Mit der mX+b-Skalierungsfunktion können Sie eine lineare Skalierung mit einem Offset-Vorgang durchführen,
indem Sie während des Scanvorgangs Verstärkungs- (m) und Offsetwerte (b) auf allen Messwerten auf einem
ausgewählten Kanal anwenden. Wählen Sie zum Konfigurieren die Skalierungsfunktion als mX+b aus und drücken
Sie Settings (Einstellungen), um das Konfigurationsmenü zu öffnen.
Softkey
Gain (m)
Offset (b)
Keysight DAQ970A/ DAQ973A Benutzerhandbuch
Beschreibung
Verwenden Sie den Drehknopf oder die Pfeiltasten auf dem vorderen Bedienfeld, um den Verstärkungswert
einzustellen.
Verwenden Sie den Drehknopf oder die Pfeiltasten auf dem vorderen Bedienfeld, um den Offset-Wert ein-
zustellen.
3 Merkmale und Funktionen
