Wechselstrombelastungsfehler
In der Wechselspannungsfunktion erscheint der Eingang des internen DMM als ein Widerstand von 1 MΩ parallel zu
150 pF Kapazität. Aufgrund der Kabel, die Sie zum Verbinden der Signale mit dem Gerät verwenden, wird zusätzliche
Kapazität und Belastung hinzugefügt. Die nachstehende Tabelle zeigt den ungefähren Eingangswiderstand bei
verschiedenen Frequenzen.
Eingangsfrequenz
100 Hz
1 kHz
10 kHz
100 kHz

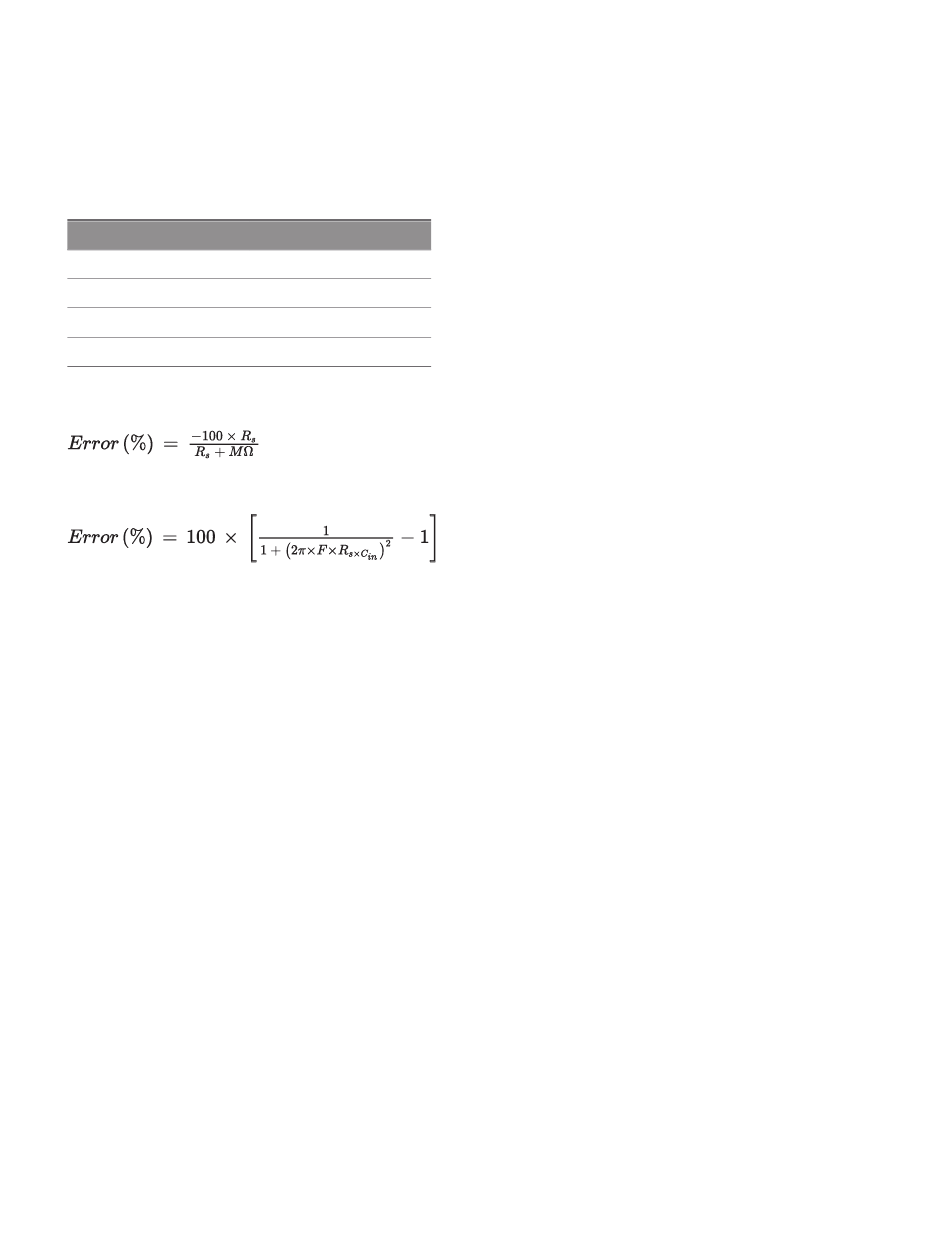

Bei Niedrigfrequenzen:
Zusätzlicher Fehler bei Hochfrequenzen:
Wobei:
F = Eingangsfrequenz
R
= Quellwiderstand
s
C
= Eingangskapazität (150 pF) + Kabelkapazität
in
Verwenden Sie beim Messen von Hochfrequenz-Wechselstromsignalen ein Kabel mit niedriger Kapazität.
Keysight DAQ970A/ DAQ973A Benutzerhandbuch
Eingangswiderstand
700 kΩ
600 kΩ
100 kΩ
10 kΩ
4 Messanleitungen
237
