4 Messanleitungen
Kapazitätsmessungen

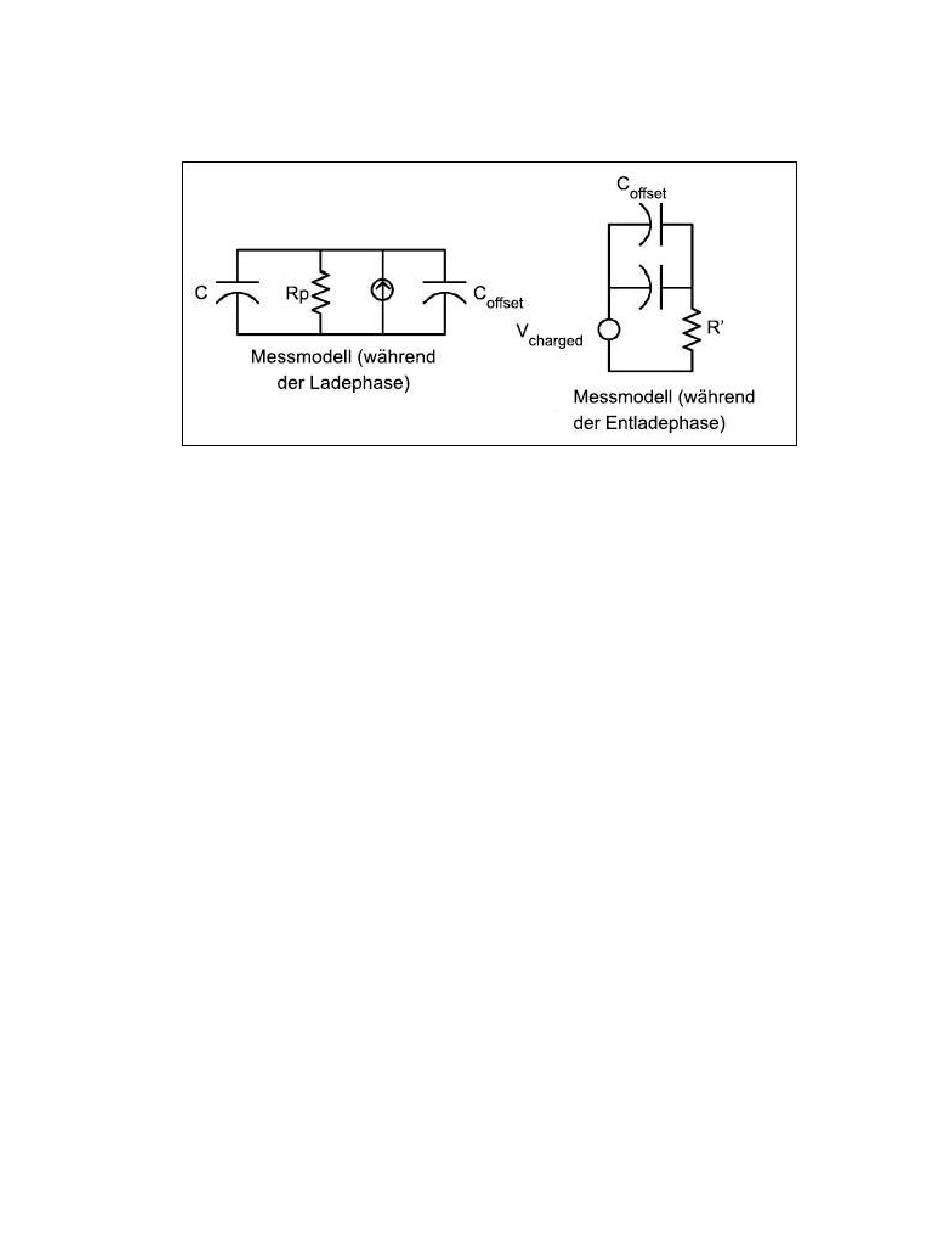

Das DAQ970A/ DAQ973A führt Kapazitätsmessungen durch Anwendung einer bekannten Stromstärke zum
Aufladen des Kondensators und dann eines Widerstands zum Entladen durch. Dies wird unten dargestellt:
Die Kapazität wird durch Messung der Spannungsänderung (DV) berechnet, die innerhalb einer „kurzen Aperturzeit"
(Dt) eintritt. Diese Messung wird an zwei verschiedenen Zeitpunkten während des auftretenden exponentiellen
Anstiegs wiederholt. Ein Algorithmus übernimmt die Daten von diesen vier Punkten und berechnet durch
Linearisierung dieses exponentiellen Anstiegs über diese „kurzen Aperturen" den Kapazitätswert auf präzise Weise.
Der Messzyklus umfasst zwei Teile: eine Ladephase (im Diagramm angezeigt) und eine Entladephase. Die
Zeitkonstante während der Entladephase ist aufgrund eines Schutzwiderstands von 100 kΩ im Messpfad länger.
Diese Zeitkonstante ist maßgebend für die erhaltene Leserate (Messzeit). Die zunehmenden Zeiten (oder
„Abtastzeiten") sowie die Breite der „kurzen Aperturen" variieren je nach Bereich, um das Rauschen zu minimieren
und die Messpräzision zu erhöhen. Die beste Genauigkeit erzielen Sie, wenn Sie vor dem Anschließen der Tastköpfe
über dem zu messenden Kondensator bei geöffneten Tastköpfen eine Nullmessung vornehmen, um die
Prüfleitungskapazität auf Null zu setzen.
Zu beachtende Punkte bei Kapazitätsmessungen
Kondensatoren mit einem hohen Ableitungsfaktor oder anderen ungünstigen Eigenschaften beeinträchtigen die
Kapazitätsmessungen. Kondensatoren mit hohen Ableitungsfaktoren weisen möglicherweise eine Abweichung
zwischen dem gemessenen Wert mittels des Multimeters im Vergleich zur Einzelfrequenzmethode einiger anderer
LCR-Messgeräte auf. Mit der Einzelfrequenzmethode treten auch mehr Abweichungen bei verschiedenen
Frequenzen auf. Einige kostengünstige Kondensatorersatzboxen weisen beispielsweise bei Messungen mit dem
Multimeter einen Unterschied von fast 5 % im Vergleich zur Messung der gleichen Kapazität mittels der
Einzelfrequenzmethode eines LCR-Messgeräts auf. Das LCR-Messgerät zeigt bei verschiedenen Frequenzen auch
verschiedene Werte an.
Kondensatoren mit langen Zeitkonstanten (dielektrische Absorption) führen zu einer langsamen
Messeinschwingzeit und brauchen einige Sekunden, bis sie stabil sind. Sie werden dies bei der erstmaligen
Verbindung eines Kondensators feststellen oder wenn die Verzögerungszeit zur Durchführung der Messung variiert.
Bei einem hochwertigen Filmkondensator tritt dies normalerweise am wenigsten und bei einem
Elektrolytkondensator am häufigsten auf, wobei Keramikkondensatoren normalerweise dazwischen liegen.
