4 Messanleitungen

Multiplexing und Schalten von Kleinsignalen

Niederspannungsmultiplexer sind in den folgenden Typen erhältlich: Einleiter-, Zweileiter- und Vierleiter-
Multiplexer. Die folgenden Abschnitte in diesem Kapitel beschreiben die einzelnen Multiplexertypen. Die folgenden
Niederspannungsmultiplexer-Module sind mit dem DAQ970A/ DAQ973A erhältlich.
– DAQM900A 20-Kanal-FET Multiplexer
– DAQM901A 20-Kanal-Anker-Multiplexer
– DAQM902A 16-Kanal-Reed-Multiplexer
– DAQM908A 40-Kanal-Single-Ended-Multiplexer
Eine wichtige Eigenschaft eines als DMM-Eingangskanal verwendeten Multiplexers ist, das jeweils nur ein Kanal
angeschlossen ist. Mit einem Multiplexermodul und dem internen DMM können Sie beispielsweise eine
Spannungsmessung auf Kanal 1 und eine Temperaturmessung auf Kanal 2 konfigurieren. Das Gerät schließt
zunächst das Relais von Kanal 1, führt die Spannungsmessung durch und öffnet dann das Relais, bevor es zu
Kanal 2 übergeht (genannt Trennung-vor-Schalten-Schaltung).
– DAQM903A 20-Kanal-Relaisschalter
– DAQM904A 4×8-Zweileitermatrix

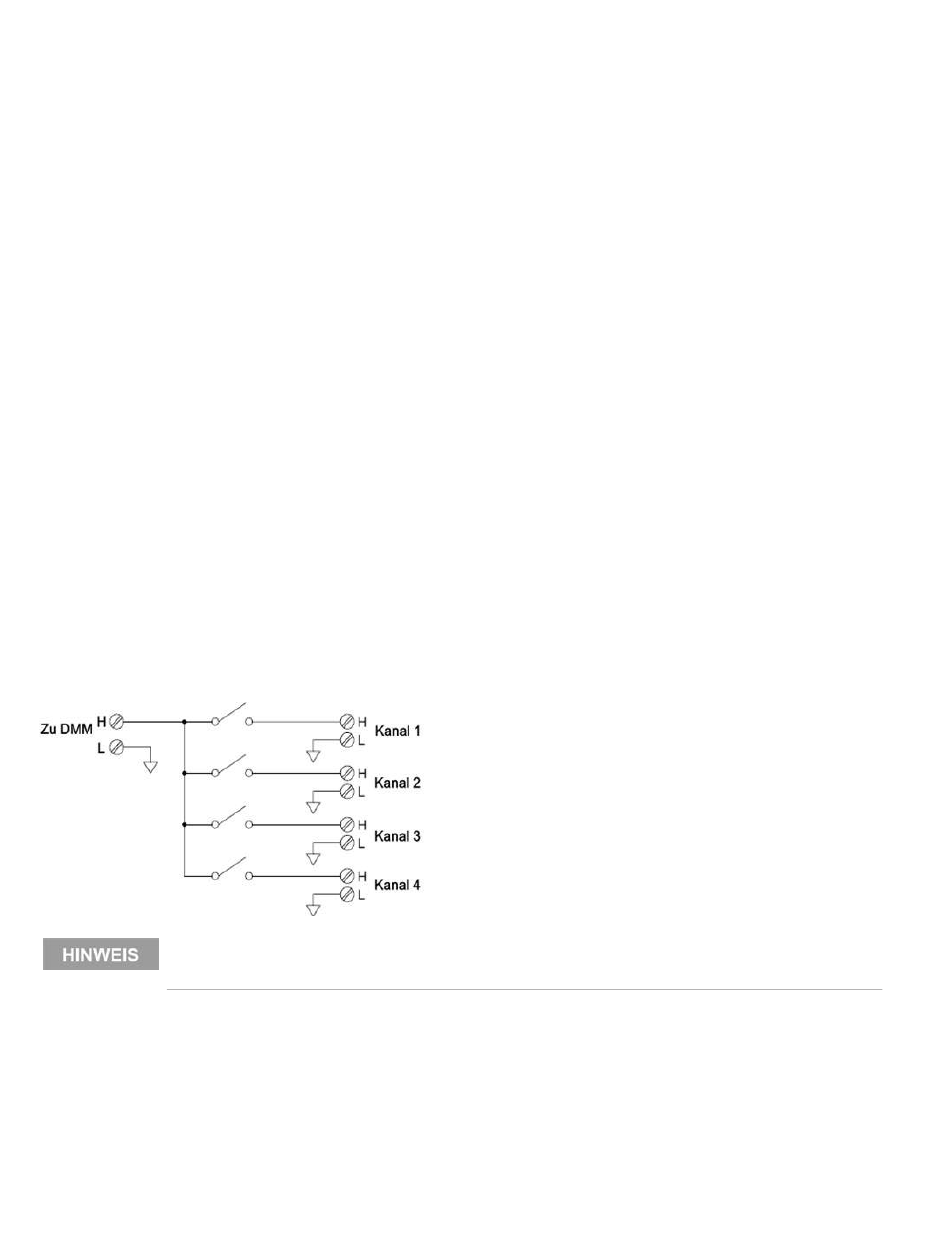

Ein-Leiter (Single-Ended-)Multiplexer

Beim Multiplexer DAQM908A schalten alle 40 Kanäle nur den HI-Eingang mit einem gemeinsamen LO für das
Modul. Das Modul bietet auch eine Thermoelementreferenzverbindung zur Durchführung von
Thermoelementmessungen.
Es kann jeweils nur ein Kanal geschlossen werden. Schließen Sie einen Kanal, so wird der jeweils zuvor
geschlossene Kanal wieder geöffnet.
