DAQM904A 4x8 Zweidraht-Matrix-Schalter
Dieses Modul enthält 32 2-Draht-Koppelpunkte, die in einer Matrix mit 4 Reihen und 8 Spalten angeordnet sind. Sie
können Reihen und Spalten zwischen mehreren Modulen verbinden, um größere Matrizen als 8×8 und 4×16 mit bis
zu 96 Koppelpunkten in einem einzigen Grundgerät zu erstellen. Verwenden Sie dieses Modul, um gleichzeitig
mehrere Geräte mit mehreren Punkten oder eine beliebige Kombination von Ein- und Ausgängen am zu prüfenden
Gerät zu verbinden.
Dieses Modul lässt sich nicht an das interne DMM anschließen. Jedes Koppelrelais hat eine eindeutige

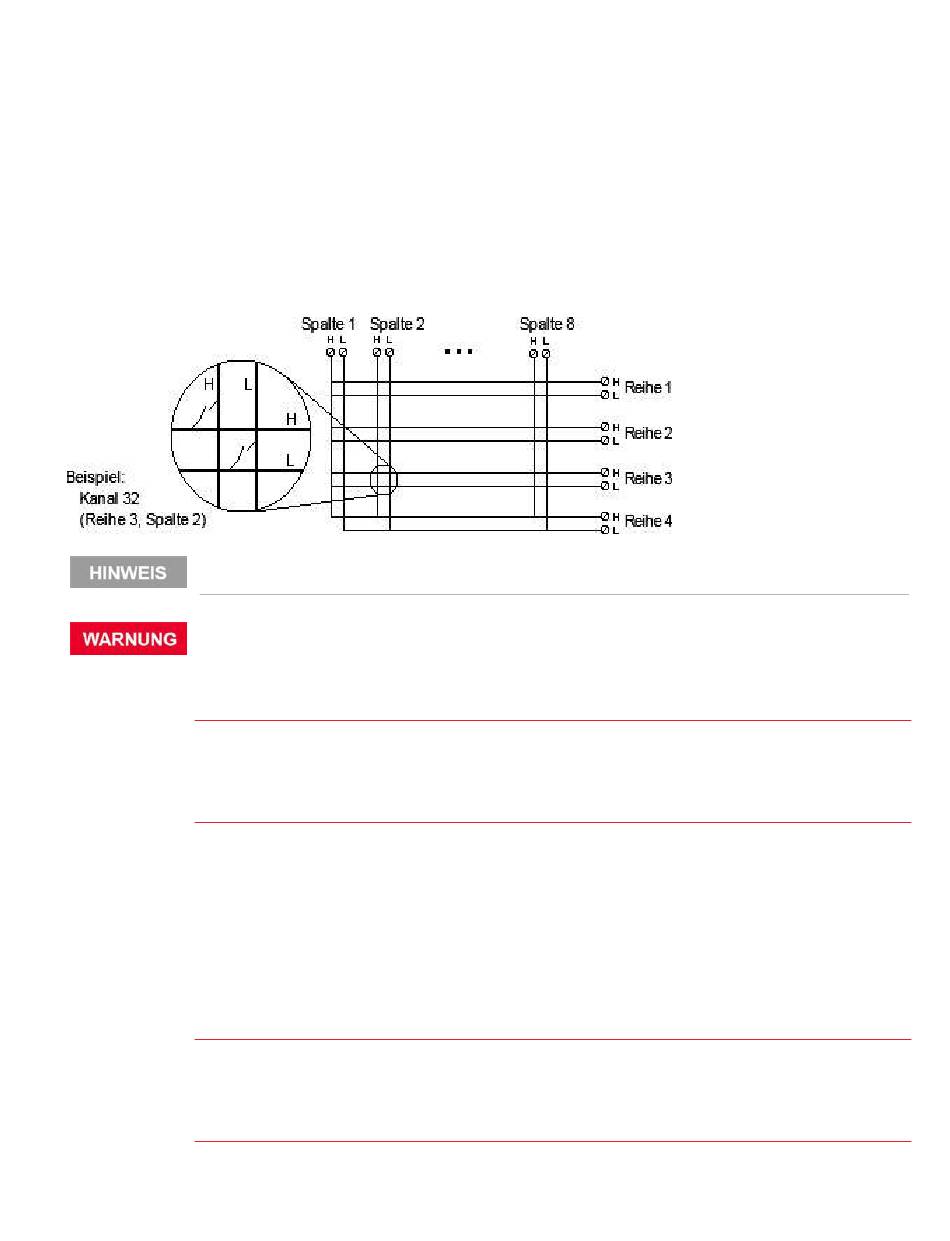

Kanalbezeichnung, die die jeweilige Reihe und Spalte der Matrix angibt. So repräsentiert Kanal 32 beispielsweise, wie
unten gezeigt, die Koppelpunktverbindung bei Reihe 3 und Spalte 2:
Bei diesem Modul können Sie mehrere Kanäle gleichzeitig schließen.
VERMEIDUNG VON STROMSCHLÄGEN
Zur Vermeidung von Stromschlägen dürfen nur Kabel verwendet werden, die für die höchste auf beliebige
Kanäle angelegte Spannung klassifiziert sind. Bevor Sie eine Modulabdeckung entfernen, schalten Sie alle
externen mit dem Modul verbundenen Geräte aus.
VORSICHT BEI MEHREREN SIGNALEN
Damit mehrere Signalquellen nicht zusammen verbunden werden, empfehlen wir bei Mehrfachnutzung von
zwei oder mehr Quellen, diese auf getrennten Modulen oder auf getrennten Bänken am demselben Modul zu
verbinden.
VORSICHT BEI GEFÄHRLICHEN SPANNUNGEN
Wird ein Kanal mit einer gefährlichen Spannungsquelle verbunden, sollten alle Kanäle im Modul als gefährlich
erachtet und alle Kabelverbindungen des Moduls auf die maximale angewendete Spannung hin bewertet wer-
den. Mit anderen Kanälen am Modul verbundene Thermoelemente sollten über eine für die maximale Span-
nung geeignete Isolation oder über eine zusätzliche für die maximale Spannung geeignete Isolation verfügen.
Außerdem sollten die Thermistoren von leitfähigen Teilen mittels einer Wärmeleitpaste oder eines Thermo-
bands isoliert werden, die/das für die maximal angewendete Spannung geeignet ist. Sie dürfen keine Ther-
moelemente montieren, bewegen oder entfernen, wenn das zu prüfende Gerät mit einer Stromquelle
verbunden ist.
UMWELT, GESUNDHEIT UND SICHERHEIT
Wenn ein Kanal an eine gefährliche Spannungsquelle angeschlossen ist, sollten das Gerät und das zu prü-
fende Gerät überwacht werden, wobei die örtlichen EHS-Praktiken zur Beschränkung des Zugangs zu beach-
ten sind.
