...zur Erfassung des Wirkdrucks
Die Fühler sind werkseitig in der Nähe der Einströmdüsen
der Ventilatoren montiert und erfassen den Differenzdruck
zwischen dem Druck vor und in der Düse. Über den gemes-
sen Druck berechnet der Anlagenregler den tatsächlichen
Volumenstrom in m³/h.
Messbereiche Druckfühler:
Typ
QBM2030-5
QBM2030-30
DIP-Stellung QBM2030-5
Unten / unten 0...500 Pa
Unten / oben 0...250 Pa
Oben / unten 0...200 Pa

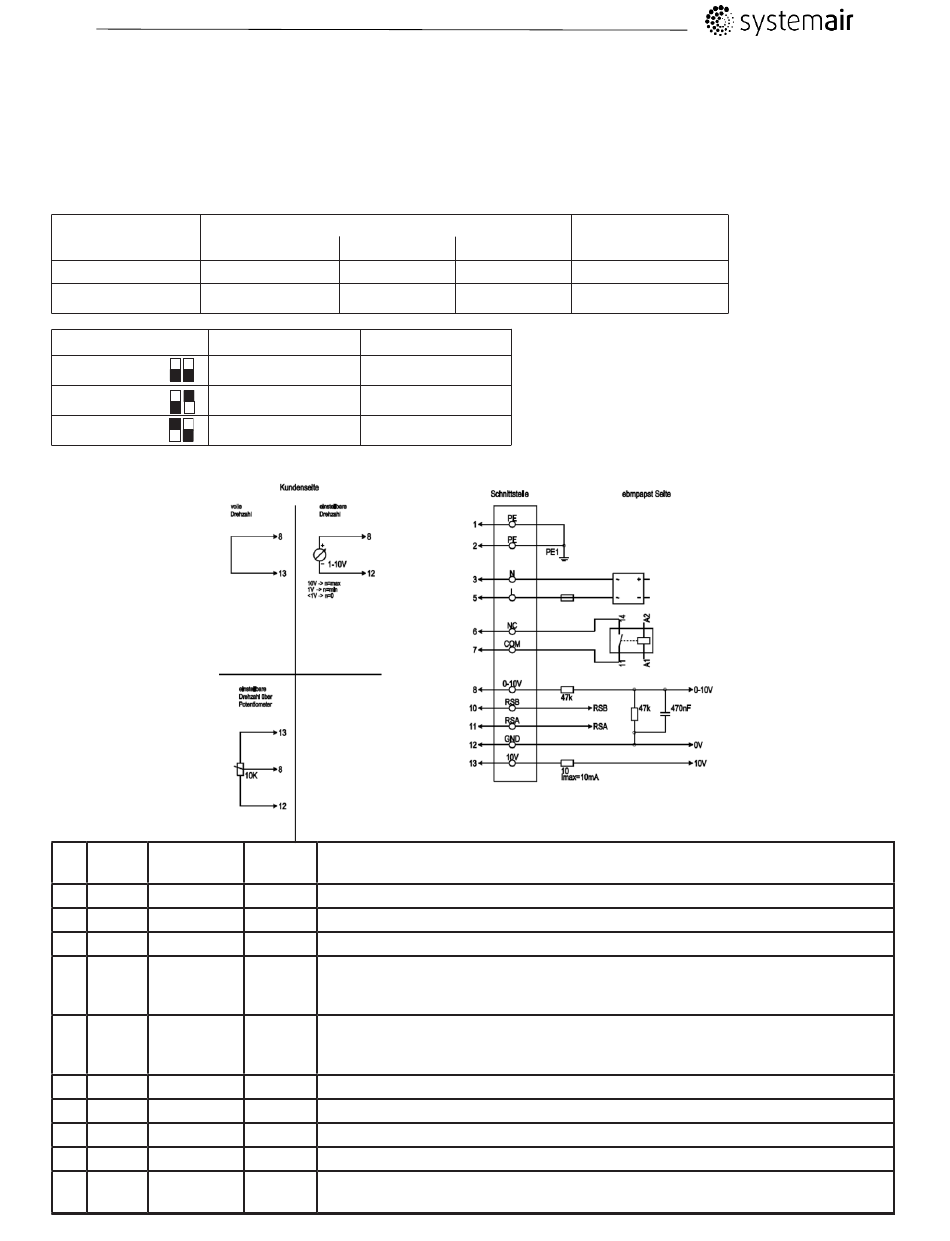

8.1 Motoranschlussbild A (FGT 010)
Nr. Anschl. Bezeich-
nung
1 1, 2 PE
1 3 N
1 5 L
1 6 NC
1 7 COM
2 8 0-10V
2 10 RSB
2 11 RSA
2 12 GND
2 13 +10V
Druckmessbereich
1 2
0...200 Pa 0...250 Pa
0...1000 Pa 0...1500 Pa
QBM2030-30
0...3000 Pa
0...1500 Pa
0...1000 Pa
Farbe Funktion / Belegung
grün/gelb Schutzleiter
blau Versorgungsspannung, Neutralleiter, 50/60 Hz
schwarz Versorgungsspannung, Phase, 50/60 Hz
weiß 1 Statusrelais, Potentialfreier Statusmeldekontakt; Öffnerkontakt bei Fehler, Kontakt-
belastbarkeit 250 VAC/2A(AC1) min.10mA, Basisisolation zum Netz und verstärkte
Isolation zur Steuerschnittstelle
weiß 2 Statusrelais, Potentialfreier Statusmeldekontakt; gemeinsamer Anschluss, Kontakt-
belastbarkeit 250 VAC/2A(AC1) min.10mA, Basisisolation zum Netz und verstärkte
Isolation zur Steuerschnittstelle
gelb Analogeingang (Sollwert); 0-10 V; Ri= 100 kΩ; Kennlinie parametrierbar
braun RS485-Schnittstelle für MODBUS, RSB
weiß RS485-Schnittstelle für MODBUS, RSA
blau Bezugsmasse für Steuerschnittstelle, SELV
rot Festspannungsausgang 10 VDC; + 10 V +/-3 %; max. 10 mA; dauerkurzschlussfest;
Versorgungsspannung für ext. Geräte (z. B. Poti)
Der zu erwartende Druck sollte auch hier wenn möglich im
oberen Drittel des Messbereichs des Fühlers liegen.
Der am Fühler eingestellte Druckbereich muss in jedem Fall
mit dem am Regler eingestellten Druckbereich identisch sein.
K-Faktor der Ventilatoren bei allen Typen: 70
Ausgangssignal
3
0...500 Pa 0...10 V DC
0...3000 Pa 0...10 V DC
