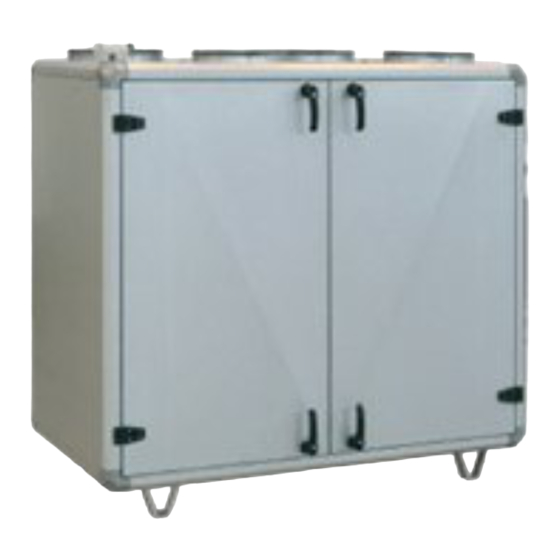

- Seite 1 Topvex 1000/1500/2000 R Kompaktklimagerät Einbauanleitung...
- Seite 2 Zeichnung wie Topvex 1000 EL Abb. 1...
- Seite 3 Fig. 2...
-
Seite 4: Links-Ausführung
Links-Ausführung Rechts-Ausführung Abb. 2 Beschreibung Beschreibung Anschluss, Zuluft Sicherheitsschalter Anschluss, Abzugsluft Filter, Absaugluft Anschluss, Abluft Anschlusskasten Anschluss, Frischluft Wärmetauscher Zuluft-Filter Ventilator, Abluft (Topvex 1500, 2000) Zuluft-Filter Ventilator, Zuluft (Topvex 1000) - Seite 5 2-Wege-Ventil 2-Wege-Ventilventil 3-Wege-Ventil Abb. 3 Beschreibung Frostschutzsensor (Standard) Pumpe, Sekundärkreis Rückschlagventil Ventilstellantrieb + Wasserventil (Zubehör) Pumpe, Primärkreis Abb. 4 Beschreibung Beschreibung Alarmtaste Anschlussblock Alarm-LED Gelbes Kabel Schreibfreigabe-LED Oranges Kabel OK-Taste Rotes Kabel Löschtaste Braunes Kabel Montagebohrungen Schwarzes Kabel...
-
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Topvex 1000/1500/2000 EL Tabelle 1 Anschlussleiste Beschreibung Anmerkung Erde Geerdeter Nullpunkt (Versorgungsspannung) Phase (Versorgungsspannung) Phase (Versorgungsspannung) 400V 3~ Phase (Versorgungsspannung) Frisch- / Abluftklappe 24V AC (Topvex 1000, 1500) Frisch- / Abluftklappe Neutral (Topvex 1000, 1500) DO ref Frisch- / Abluftklappe... -
Seite 7: Inhaltsverzeichnis
Einführung Das Installations-, Betriebs- und Wartungshandbuch gilt für die von der Fa. Systemair AB hergestellte Klimageräte vom Typ Topvex. Es enthält grundlegende Informationen und Empfehlungen zur Auslegung, Aufstellung, Inbetriebnahme und zum Betrieb, die eingehalten werden müssen, um einen ordnungsgemäßen und störungsfreien Betrieb des Aggregats zu gewährleisten. -
Seite 8: Hersteller
Hausgebrauch und ähnliche Zwecke - Teil 2-40: Besondere Anforderungen an elektrisch betriebene Klimageräte Wärmepumpen, Klimaanlagen und Raumluft- Topvex 1000 HW, Topvex 1000 EL, Entfeuchter. Topvex 1500 HW, Topvex 1500 EL Topvex 2000 HW, Topvex 2000 EL EN 50 106 Sicherheit elektrischer Aggregate für die nachstehenden EU-Richtlinien erfüllen:... -
Seite 9: Abmessungen Und Gewicht
Abmessungen und Gewicht Siehe Abb. 1. Griff und Scharniere sind demontierbar. Die Inspektionsklappen können ohne Griff mit einem 16 mm-Ringschlüssel geöffnet werden. Transport und Lagerung Das Topvex-Aggregat ist bei der Lagerung und beim Transport vor physischer Beschädigung an den Paneelen, Griffen und am Display usw. zu schützen. Es ist so abzudecken, dass kein Staub, Regen oder Schnee eindringen kann und das Aggregat bzw. -
Seite 10: Elektrischer Anschluss
El-Heizbatterie: 3x1330W = 3,99 kW TOPVEX 2000: Ventilatoren: 1010W insgesamt Änderung der Ventilatordrehzahl (mittel und niedrig), Topvex 1000 and 1500 Zum Einstellen der Ventilatordrehzahl wird der mit 130V, 160V, 180V gekennzeichnete Anschluss-Stift am Transformator im Anschlusskasten verwendet. Die Vorgabeeinstellung für die mittlere Ventilatordrehzahl entspricht dem Anschluss-Stift 180V (das mit T1 180V gekennzeichnete Einzelkabel) und für die niedrige Ventilatordrehzahl dem Anschluss-Stift 130V (mit T1 130V markiertes... -
Seite 11: Kühlbatterie (Wasser)
Kühlbatterie (Wasser) An das Aggregat kann ein Wasserventil-Stellantrieb (Versorgungsspannung 24 VAC, Steuersignal 0- 10 V) angeschlossen und mit der Heizbatterie sequentiell betrieben werden. Bei Verwendung dieser Funktion ist die Temperatur-Regelart auf Abzugstemperatur zu stellen. HW-Ventil / Stellglied Ein Wasserventil-Stellantrieb (Versorgungsspannung 24 VAC, Steuersignal 0-10 V) ist zur Steuerung eines 2- oder 3-Wege-Wasserventils an das Aggregat anzuschließen. -
Seite 12: Weiteres Zubehör
Parameter ändern In einigen Menüs können Parameter eingestellt werden. Dies wird dadurch angezeigt, dass die LED blinkt. Zum Ändern eines Parameters ist zuerst die OK-Taste zu drücken. Die LED leuchtet dann kontinuierlich. Am ersten einstellbaren Wert erscheint ein Cursor. Wenn Sie den Wert ändern möchten, so müssen Sie die Tasten AUF / AB betätigen. - Seite 13 Hinweis: Systemair AB behält sich vor, technische Änderungen ohne vorherige Ankündigung am beschriebenen Produkt vorzunehmen Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 204265 11 July 2005...
