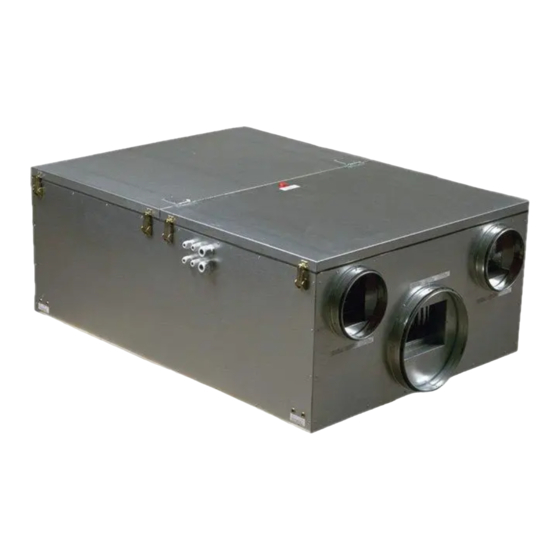

- Seite 1 MAXI 1100, 1500, 2000 Kompaktklimagerät Installationsanleitung...
- Seite 2 Abb. 1 MAXI 1100...
- Seite 3 Abb. 2 MAXI 1500 und 2000...
-
Seite 4: Beschreibung
Abb. 3 Beschreibung Ventilator, Zuluft Kondenswasserabfluss Ventilator, Abluft Kondenswasserabfluss, nur EL-Einheiten Heizregister, elektr. oder Heißwasser Klappe - Zuluft / Abluft (Zubehör) Wärmeübertrager Zuluft Anschlusskasten Abluft Filter, Zuluft Fortluft Filter, Abluft Frischluft Klappe, Wärmetauscher Abb. 4 Beschreibung 1. Alarmtaste Klemmenblock 2. Alarm-LED 7a. - Seite 5 Abb. 5 MAXI 1100 - Beschreibung Zuluftventilator mit Inspektionsöffnungen zum Schaltschütz, Abluftventilatorgeschw. normal Prüfen der Laufrichtung (K3) Abluftventilator mit Inspektionsöffnungen zum Schaltschütz, Zuluftventilatorgeschw. reduz. Prüfen der Laufrichtung (K2) Schaltschütz, Zuluftventilatorgeschw. normal Abluftfilter, EU7 (K1) Frischluftfilter, EU7 Controller Corrigo E28 Electron. Temperaturregler, Impulsgeber (EL- Wärmetauscherblock...
- Seite 6 Abb. 6 MAXI 1500, 2000 - Beschreibung Zuluftvnetilator mit Inspektionsöffnungen zum Schaltschütz, Abluftventilatorgeschw. normal Prüfen der Laufrichtung (K3) Abluftventilator mit Inspektionsöffnungen zum Schaltschütz, Zuluftventilatorgeschw. reduz. Prüfen der Laufrichtung (K2) Schaltschütz, Zuluftventilatorgeschw. normal Abluftfilter, EU7 (K1) Frischluftfilter, EU7 Controller Corrigo E28 Electron.
-
Seite 7: Elektrische Anschlüsse
Elektrische Anschlüsse Klemmenblock Klemmenblock Anm.: Anm.: Beschreibung Beschreibung Erde Erde Für korrekte Für korrekte Spannung Spannung Phase (Speisespannung) Phase (Speisespannung) siehe siehe Typenschild! Typenschild! Neutral Neutral Geerdet neutral (Speisespannung) Geerdet neutral (Speisespannung) Intern Intern 24V AC 24V AC Ventilsteller, Speisespannung, Heizung / Kühlung Ventilsteller, Speisespannung, Heizung / Kühlung Neutral Neutral... -
Seite 8: Inhaltsverzeichnis
Vorbemerkung Diese Installations-, Betriebs- und Wartungsanleitung wurde für das Klimagerät MAXI heraus gegeben, hergestellt von der Firma Systemair AB. Sie enthält wichtige Informationen und Empfehlungen bezüglich Konstruktion, Einbau, Erstinbetriebnahme und Handhabung des Klimageräts und trägt so zu dessen ordnungsgemäßem und fehlerfreiem Betrieb bei. -
Seite 9: Hersteller
Elektrogeräten - Teil 2-40: Besondere Produkte: Anforderungen für elektrische Wärmepumpen, Klimaanlagen und Trockenmittel. Klimageräte MAXI 1100 HW, MAXI 1100 EL MAXI 1500 HW, MAXI 1500 EL EN 50 106 Elektrische Haushalts- und ähnliche MAXI 2000 HW, MAXI 2000 EL Geräte - Sicherheitsvorschriften für die Produktionskontrolle. -
