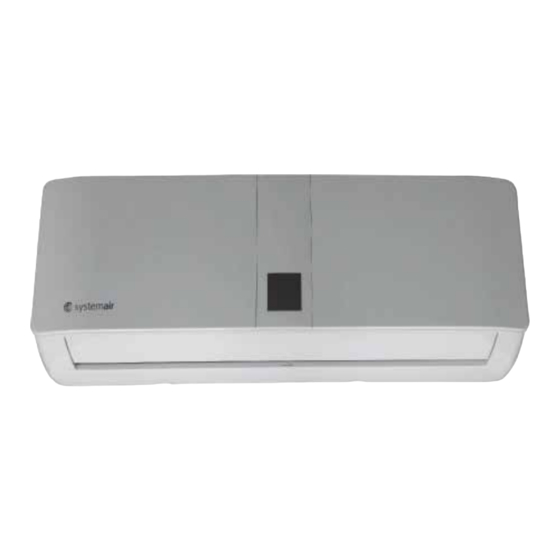

- Seite 1 DC Inverter Wand-Splitklimagerät Wärmepumpenausführung SYSPLIT WALL EDGE Installationsanleitung...
- Seite 2 Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterlie- gen. Alle Rechte liegen bei der Systemair GmbH auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopie- und Weitergaberecht, liegt bei uns. Auf der Titelseite ist eine Beispielkonfiguration abgebildet. Das ausgelieferte Produkt kann daher von der Abbildung abweichen.
-
Seite 3: Inhaltsverzeichnis
11.3 Sicherheits- und Leckageprüfung ....................18 11.4 Testlauf ............................18 12. HINWEIS ZUM UMGANG MIT DEM KÄLTEMITTEL R32 ..............19 13. KÄLTEKREISLAUF ..........................24 14. SCHALTPLÄNE INNENGERÄTE ......................25 15. SCHALTPLÄNE AUSSENGERÄTE ....................26 16. FÜHLERKENNLINIEN UND WIDERSTÄNDE ..................27 SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 4: Sicherheitshinweise
Abhängig von der Kältemittelfüllmenge mit R32 (vom Hersteller befülltes Kältemittel + vor Ort hinzuge- › fügtes Kältemittel) muss die Raumfläche des Aufstellungs- bzw. Betriebsraum mindesten 4 qm groß sein, bei einer Montagehöhe von 1,8m. › SYSPLIT WALL EDGE Systemair Installationsanleitung ›... - Seite 5 Dieses Symbol gilt nur für EU-Länder. Dieses Symbol entspricht der Direktive 2002/96/EG Artikel 10 Information für Anwender und Anhang IV. Ihr Systemair-Produkt wird mit hochwertigen Materialien und Komponenten gebaut und hergestellt, die recycelt und wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer getrennt von Ihrem Haushaltsmüll entsorgt werden müssen.
-
Seite 6: Wahl Des Besten Montageortes
Die angegebenen Abstände zu Wand, Decke oder anderen Hindernissen sind einzuhalten. • Die austretende Heißluft darf durch keine Hindernisse beeinträchtigt werden. mind. 15cm mind. 12cm mind. 12cm mind. 230cm mind. 60cm mind. 30cm mind. 30cm mind. 60cm mind. 200cm SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 7: Montage Des Außengeräts
Ø 12,7mm / 1/2“ Größe. Ø 15,9mm / 5/8“ Fernbedienung selbstschneidende Schraube B optionale ST2,9X10 Teile Halterung Fernbedienung " HINWEIS: Andere Teile, die für die Installation benötigt werden, als die oben genannten, sind zu beschaffen. SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 8: Montage Der Montageplatte
" Die Innengeräte sind ab Werk für den Wandaufbau mit Hilfe einer Montagehalterung vorgesehen. Abhängig von dem Aufbau und der Beschaffenheit der Wand wählen Sie die geeignete Befesti- gungsmethode. SYSPLIT WALL EDGE 09 EVO HP Q 179mm (7.05in) 101mm (4in) 136mm (5.35in) -
Seite 9: Bohrlöcher Setzen
2. Die Bohrungen für die Rohrdurchführungen sind mit einem 65 mm Kernbohrer vorzunehmen. 3. Die Rohrleitungsbohrungen links und rechts sind zur Außenseite hin leicht geneigt auszuführen. 4. Bei Bohrungen in Metallgitter, Metallplatten oder ähnlichem ist die Rohrleitung immer zu schützen. Wand Außen Innen SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 10: Elektroanschluss Innengerät
Schalters werden durch den Maximalstrom auf dem Typenschild, das sich an der Seite des Geräts befindet, bestimmt. Vor Auswahl des Kabelquerschnitts, der Sicherung oder des Schalters ist das Typenschild einzusehen. " Die Sicherungsdaten der Klimageräteregelung sind auf der Platine aufgedruckt, z.B.: T3.15A/250VAC, T5A/250VAC, usw. SYSPLIT WALL EDGE Systemair Installationsanleitung... - Seite 11 Summe der Nennströme von Innen- und Außengerät. Bei einem MULTI-Gerät wird L(1)/W am Klemmenblock nicht angeschlossen. Frontblende Klemmenleiste Innengerät Elektronikabdeckung 1(L) 2(N) zum Außengerät Terminal Board • Anbindung an GLT: Klemme XYE • Remot Signal: Klemme XY SYSPLIT WALL EDGE Systemair Installationsanleitung...
-
Seite 12: Montage Anschluss- Und Ablaufrohre
3. Rohre, Anschlusskabel und Kondensatschlauch sind mit Klebeband zubündeln, s. Abbildung. • Das Kondenswasser von der Rückseite des Innengerätes wird im Auffangbehälter gesammelt und aus dem Raum geleitet. Im Auffangbehälter darf sich nichts anderes befinden. SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 13: Installation Innengerät
Bei der Rohrleitungsmontage einer Innengeräteinstallation mit Kältemittel R32, ist für die Ver- bindung der Rohrleitungen zwingend vorgeschrieben, dass diese innerhalb geschlossener Räume gelötet werden. Es ist somit keine Bördelverbindung an der Inneneinheit zugelassen. Die Verbindung an der Außeneinheit erfolgt wahlweise gelötet oder gebördelt. SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 14: Sicherheitsmassnahmen Installation
Der Abflussanschluss von Abb. B wird in das Loch der Bodenwanne eingesteckt. Ein Klick- geräusch signalisiert, dass der Abflussanschluss fest eingerastet ist. An den Abflussanschluss wird eine Abflussschlauchverlängerung (nicht im Lieferumfang) angeschlossen, falls Kondensat während des Heizbetriebs aus dem Außengerät austritt. Ablass- Loch Bodenwanne Dichtung anschluss des Außengeräts SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 15: Anschluss Kältemittelleitung
1500 (153kgf.cm) 1600 (163kgf.cm) 9,52mm / 3/8“ 2500 (255kgf.cm) 2600 (265kgf.cm) 12,7mm / 1/2“ 3500 (357kgf.cm) 3600 (367kgf.cm) 15,9mm / 5/8“ 4500 (459kgf.cm) 4700 (479kgf.cm 9.3 Leitungslänge Max. Anschlusslänge m 25 Max. Höhenunterschied m 10 SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 16: Elektroanschluss Aussengerät
Bei Modellen mit Kältemittel R32 ist sicherzustellen, dass das eingefüllte Kältemittel auf jeden Fall flüs- sig ist. • Wenn das Gerät an eine andere Stelle versetzt werden soll, ist eine Vakuumpumpe zur Entleerung zu verwenden. SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 17: Verwendung Einer Vakuumpumpe
Druck etwas mehr als der Atmosphärendruck aufweist. 7. Entfernen Sie den Füllschlauch vom Füllventil. 8. Öffnen Sie die Klappen der Ventile B und A vollständig. 9. Ziehen Sie die Stopfbuchsenventilkappe fest an. Manometerbatterie -1 bar Niederdruck Hochdruck Füllschlauch Füllschlauch Vakuumpumpe Niederdruckseite SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 18: Sicherheits- Und Leckageprüfung
Die Frontblende öffnen und hochklappen bis sie mit einem Klickgeräusch festgestellt ist. • Drücken Sie den manuellen Schalter zur Auswahl von AUTO oder KÜHLEN. Das Gerät läuft mit erzwungenem AUTO-Betrieb oder im KÜHLEN-Modus (s. Bedienungsanleitung). 4. Der Testlauf sollte ungefähr 30 Minuten dauern. AUTO/KÜHLEN Manueller Schalter SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 19: Hinweis Zum Umgang Mit Dem Kältemittel R32
Maß an Belüftung des Arbeitsumfeldes gewährleistet sein. Die mechanische Lüftung sollte für den Fall, dass versehentlich Kühlmittel freigesetzt wurde, sicherstel- len, dass sich das Kältemittel verteilt und in die Atmosphäre geleitet wird (EX-Schutz beachten). SYSPLIT WALL EDGE Systemair Installationsanleitung... - Seite 20 Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterialien, die das Eindringen von brennbaren Atmosphären verhindern können, nicht beschädigt sind. Ersatzteile müssen den Spezifikationen des Herstellers entsprechen. HINWEIS: Die Verwendung von Silikon-Dichtungsmasse kann die Wirksamkeit einiger Arten von Leckage Suchgeräten beeinträchtigen. SYSPLIT WALL EDGE Systemair Installationsanleitung...
- Seite 21 Arbeitsdruck erreicht ist. Bei ölbenetzten Rohren bei max. 5 bar. Die Druckentlastung kann in die Atmosphäre erfolgen. Vor dem Befüllen ist erneut ein Vakuum zu ziehen. Dieser Vorgang muss wiederholt werden, bis sich kein Kältemittel mehr im System befindet. SYSPLIT WALL EDGE Systemair Installationsanleitung...
- Seite 22 Die Anlage muss mit der Angabe versehen sein, dass sie sich außer Dienst befindet und das Kälte- mittel entleert wurde. Das Etikett muss datiert und unterzeichnet sein. Stellen Sie sicher, dass sich auf dem Geräte ein Etikett befindet, mit der Information, dass es brennbares Kältemittel enthält. SYSPLIT WALL EDGE Systemair Installationsanleitung...
- Seite 23 Die Produktverpackung sollte so gelagert werden, dass es zu keiner mechanischen Beschädi gung des Geräts in der Verpackung kommen kann und es zu keinem Kältemittelverlust kommt. Die maximale Anzahl von Geräten, die zusammen gelagert werden dürfen, ist bestimmt durch örtliche Vorschriften. SYSPLIT WALL EDGE Systemair Installationsanleitung...
-
Seite 24: Kältekreislauf
CHECK VALVE LIQUID SIDE (Heating Model only) 2-WAY VALVE CAPILIARY TUBE HEAT HEAT EXCHANGE EXCHANGE (EVAPORATOR) (CONDENSER) T1 Room temp. sensor T2 Evaporator temp. sensor GAS SIDE 4-WAY VALVE 3-WAY VALVE ACCUMULATOR COOLING COMPRESSOR HEATING SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 25: Schaltpläne Innengeräte
Wi-Fi Contoller DISPLAY BOARD 8(7) OUTDOOR UNIT CN3(CN301) MULTI-FUNCTION CONTROL BOX OPTIONAL Wire Contoller OPTIONAL Applicable for MULTI and MONO unit without 1W standby control feature Applicalbe for MONO unit with 1W standby control feature SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 26: Schaltpläne Aussengeräte
The electric heating belt of chassis HEATER 1 CN414 L-OUT The electric heating BLUE CN13 belt of compressor CN12 BLUE OPTIONAL: OUTDOOR MAIN BLACK (BLUE) (BROWN) YELLOW CN6-1 CN10 COMPRESSOR OUTDOOR AMBIENT TEMPERATURE SENSOR 16022000019069 SYSPLIT WALL EDGE Systemair Installationsanleitung... -
Seite 27: Fühlerkennlinien Und Widerstände
3,31847 0,82643 0,27078 18,7177 3,19183 0,80132 0,26408 17,8005 3,07075 0,77709 0,25757 16,9341 2,95896 0,75373 0,25125 16,1156 2,84421 0,73119 0,24512 15,3418 2,73823 0,70944 0,23916 14,6181 2,63682 0,68844 0,23338 13,918 2,53973 0,66818 0,22776 13,2631 2,44677 0,64862 0,22231 SYSPLIT WALL EDGE Systemair Installationsanleitung... - Seite 28 Systemair behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair GmbH • Seehöfer Str. 45 • D-97944 Windischbuch Tel.: +49 (0)7930/9272-0 • Fax: +49 (0)7930/9273-92 www.systemair.com...
