7.1 Beschreibung Feldgeräte/ Inbetriebnahme Regelung
Bitte auch die passende Anleitung zum Lüftungsregler
und ggf. zu den entsprechenden Feldgeräten beachten!
Überprüfen aller Elektroanschlüsse und Auflegen der
bauseitigen Leitungen für Umwälzpumpe. 3-Wege-Ventil
usw. auf die Klemmen im Regelteil.

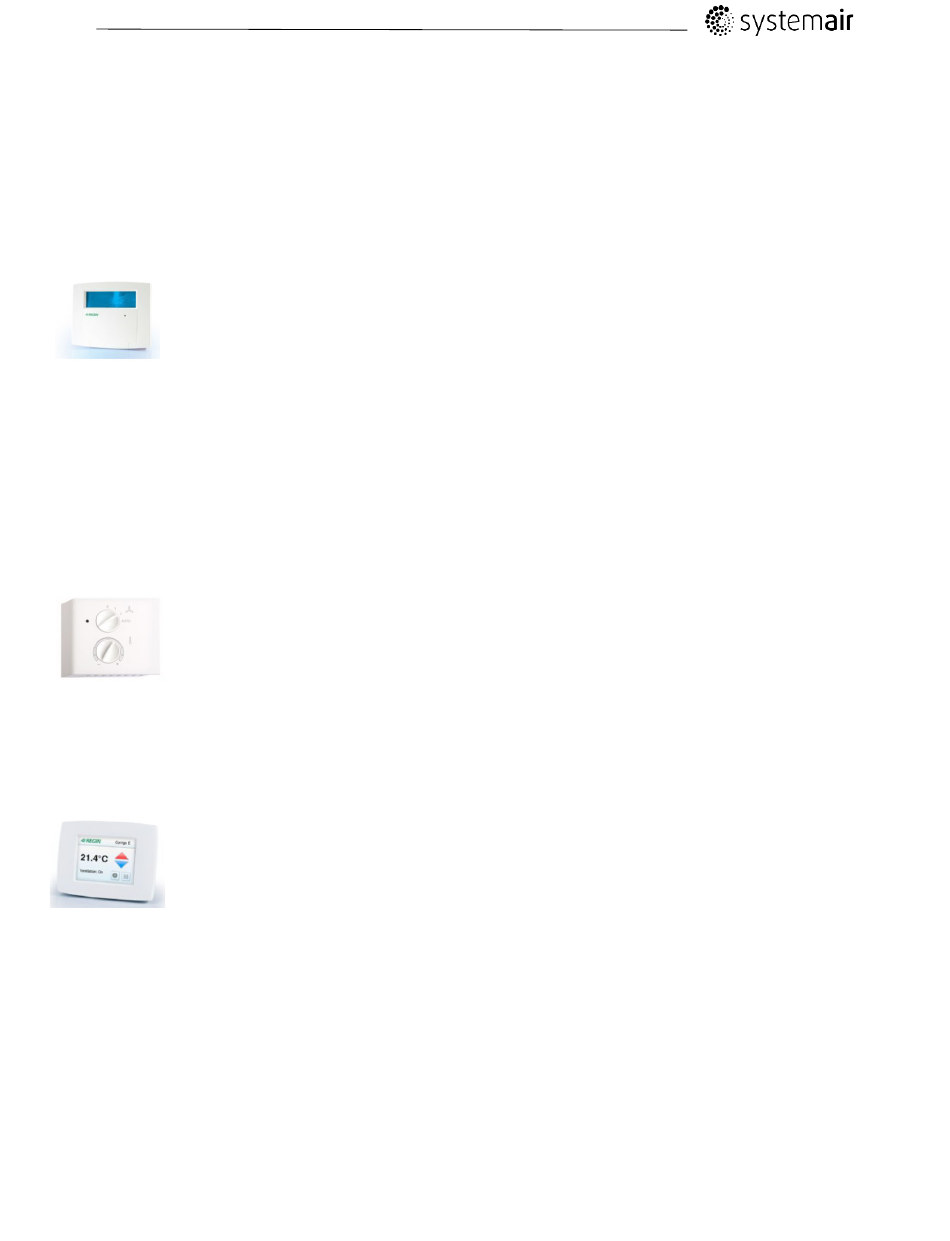

Display/Fernbedienung E3-DSP
...externes Display für die Bedienung der
Lüftungsanlage. E3-DSP kann an der
Wand oder an einer Einbaudose montiert
werden (Bohrabstand 60 mm) oder mit den
mitgelieferten Magnetstreifen an einem
Schaltschrank befestigt werden. Die Ma-
gnetstreifen werden dazu auf die Rückseite des Gerätes
geklebt. Bei dieser Befestigungsvariante sollte das Kabel
durch den alternativen Auslass unter dem Anschlussfach
geführt werden.
Das Display wird normalerweise mit einem werkseitig
beigestellten Verbindungskabel geliefert.
Wird stattdessen ein eigenes Kabel verwendet, darf dieses
maximal 100 m lang sein.
Raumbediengerät für Corrigo E
Der RTF-Komfort ist ein Raumbedienge-
rät in Kombination mit Temperaturregler
Corrigo E zur direkten Sollwertverstellung
des Zuluft- oder Ablufttemperaturwer-
tes und zur Einstellung der Betriebs-
art der Anlage mittels Drehschalter.
Das Bediengerät ist laut dem Gerät beilie-
gendem Schaltplan anzuschließen. Als Vergingungskabel
zur Steuerung wird ein geschirmtes 12-adriges Kabel
empfohlen.
Grafisches Touchdisplay ED-TCV
...ist ein externes Touchdisplay zur Bedie-
nung der Lüftungsanlage. Mittels ED-TCV
kann die Lüftungsanlage gestartet und
gestoppt werden, Einstellung der Nach-
laufzeit, Anpassung der Sollwerte und
Alarmansicht. Das Touchdisplay kann mit
Hilfe der Halterung an die Wand montiert werden, oder auf
eine Einbaudose (cc 60 mm). Das Display kann aus der
Halterung genommen werden.
Als Verbindungskabel zum Regler wird ein verdrilltes Dop-
pelkabel 0,25 mm² (geschirmt) empfohlen.
Frostschutzfühler: Der Frostschutzfühler ist bei Anlagen
mit Warmwassererhitzer auf der Luftaustrittsseite des
Wärmetauschers befestigt. Die angezeigte Temperatur am
Reglereingang muss bei laufendem Erhitzer stets über der
des Zuluftfühlers liegen.
Alternativ – Anlegefühler- lose beigestellt: bauseitige Befe-
stigung mittels Spannband auf der blanken Rohroberfläche
des Rücklaufsammlers.
Zulufttemperaturfühler (Kanalfühler)
Der Zulufttemperaturfühler ist mit einem Mindestabstand
von 0,5 m vom Nacherhitzer (-kühler) im Zuluftkanal so zu
montieren, dass er vom Luftstrom umspült wird und keinen
Luftverwirbelungen ausgesetzt ist.
Ablufttemperaturfühler (Kanalfühler)
Der Ablufttemperaturfühler ist werkseitig in der Abluft nach
dem Filter, jedoch vor dem Plattenwärmetauscher montiert.
Alternativ – Kanalfühler- lose beigestellt: dieser ist im Ab-
luftluftkanal vor dem Lüftungsgerät so zu montieren, das er
alle Teilluftströme erfasst,vom Luftstrom umspült wird und
keinen Luftverwirbelungen ausgesetzt ist.
Raumtemperaturfühler (Alternativ zum Ablufttempe-
raturfühler)
Der Raumtemperaturfühler ist im Hauptraum an einer
Innenwand zu einem ebenfalls beheizten Raum in einer
Höhe von ca. 1,5 m über dem Fußboden, mit einem
Mindestabstand von 1,5 m von Wärmequellen (wie z. B.
Heizkörper, Fernsehgeräte, starke Lampen usw.) zu mon-
tieren. Der Raumtemperaturfühler darf nicht in Regalen,
Nischen, hinter Türen oder Gardinen, im Bereich direkter
Sonneneinstrahlung oder Zugluft, starker Verschmutzung,
oder an einer Stelle einer Wand hinter der Heizungs- oder
Brauchwasserrohre verlaufen oder sich ein Kamin befindet,
montiert werden.
Übertemperaturbegrenzer und Übertemperaturwächter
sind bei Anlagen mit Elektrolufterhitzer werkseitig eingebaut
und über dem Lufterhitzer angeordnet. Ein Überhitzen muss
direkt am Quittierknopf des Lufterhitzer resettet werden.
Vereisungsschutzfühler
Der Vereisungsschutzfühler ist auf der Fortluftseite des
Plattenwärmetauschers werkseitig montiert.
Bei tiefen Außentemperaturen muss die angezeigte Tempe-
ratur am Reglereingang bei geschlossenem Bypass stets
unter der des Abluftühlers liegen.
Klappenstellantrieb: siehe S. 7
Ventilstellantrieb: siehe S. 10
Druckfühler - optional:
...zur Erfassung des Kanaldrucks
Der Zuluft-Druckfühler ist mit einem Abstand von 1 m vom
Lüftungsgerät im Zuluftkanal so zu montieren, dass er vom
Luftstrom umspült wird und keinen Luftverwirbelungen aus-
gesetzt ist. Der Abluft-Druckfühler ist mit einem Abstand von
ca. 1 m vom Lüftungsgerät im Abluftkanal so zu montieren,
dass er vom Luftstrom umspült wird und keinen Luftverwirbe-
lungen ausgesetzt ist. Der zu erwartende Druck sollte wenn
möglich im oberen Drittel des Messbereichs des Fühlers
liegen. Der am Fühler eingestellte Druckbereich muss in
jedem Fall mit dem am Regler eingestellten Druckbereich
identisch sein.
