Rehau NEA SMART 2.0 Endnutzeranleitung Seite 14

14 Endnutzer anleitung
04 Anzeigen auf der Basis, R­ und U­Modul
NEA SMART 2.0 Basis 24 V / 230 V
1

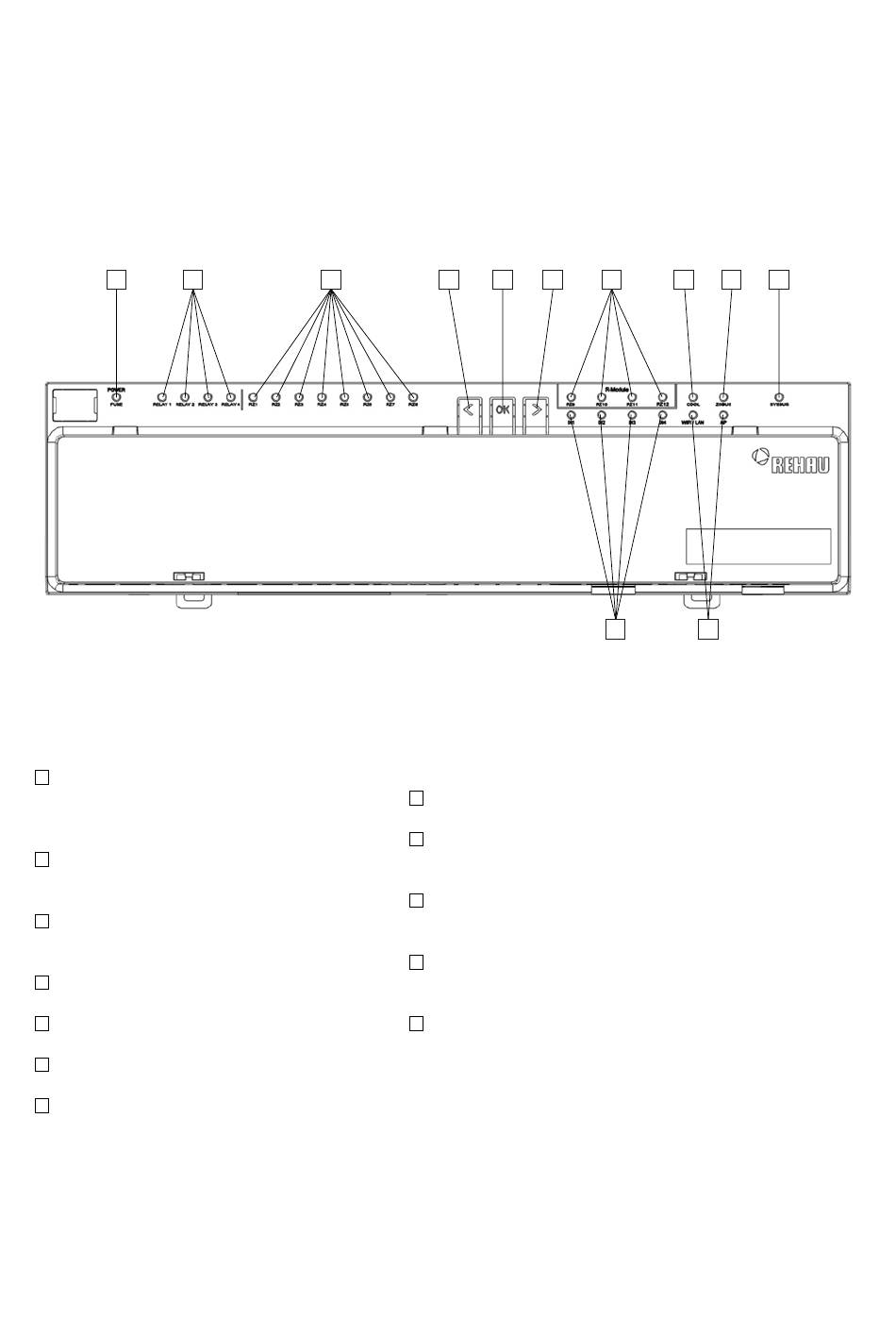

Abb. 04-1 NEA SMART 2.0 Basis 24 V / 230 V Beschriftung LED-Anzeige
Grün: alles OK
1
Rot: Sicherung defekt oder externe Versorgungs-
spannung nicht vorhanden (L1/L2)
Frei konfigurierbare potentialfreie Kontakte
2
Grün: aktiv
Anzeige Raum/Zone 1-8
3
Grün: aktiv
Taste links
4
Bestätigungstaste
5
Taste rechts
6
Anzeige Raum/Zone 9-12 des Extension
7
Moduls Room
Grün: aktiv
2 3 4 5 6
Blau: Kühlbetrieb aktiv
8
Grün: zeigt Kommunikation mit Raumreglern BUS
9
oder R-Modul
Grün: zeigt Kommunikation mit Slaves und
10
U-Modul
WIFI/LAN Statusanzeigen
11
(siehe Montageanleitung der Basis)
Digitaler Eingang (Fensterkontakt,
12
Taupunktwächter...)
Grün: aktiv
7 8 9 10
12 11
