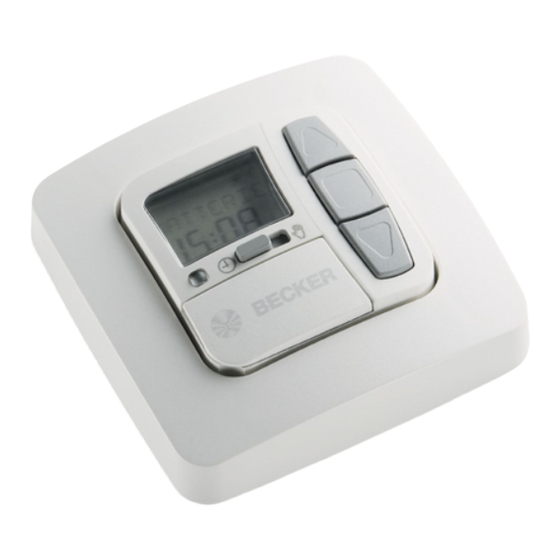

Becker Centronic TimeControl TC511 Montage- Und Betriebsanleitung

Zeitschaltuhr funk fur lichtsensor
Vorschau ausblenden Andere Handbücher für Centronic TimeControl TC511:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Centronic
TimeControl TC511
Montage- und Betriebsanleitung
de
Zeitschaltuhr Funk für Lichtsensor
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Radio-operated Light Sensor Timer
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d'utilisation
fr
Horloge radio pour capteur de luminosité
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Tijdschakelklok draadloos voor lichtsensor
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze gebruiksaanwijzing te bewaren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker Centronic TimeControl TC511

Inhaltszusammenfassung für Becker Centronic TimeControl TC511

  • Seite 1 Cette notice doit être conservée par l’utilisateur. Montage- en gebruiksaanwijzing Tijdschakelklok draadloos voor lichtsensor Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze gebruiksaanwijzing te bewaren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ....................4 Gewährleistung ..................4 Sicherheitshinweise .................. 4 Anzeigen- und Tastenerklärung ..............5 Bestimmungsgemäße Verwendung ............6 Einlernen des Funks .................. 6 Montage Wandhalterung ................7 Lichtsensor ....................7 Erklärungen ....................8 Einstellungen ...................13 Inbetriebnahme ..................16 Werkseinstellung ..................16 Programmierung ..................17 Batteriewechsel ..................

  • Seite 4: Allgemeines

    Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen EMV-Vorschriften, beachtet und eingehalten werden. Sicherheitshinweise Vorsicht Bitte bewahren Sie die Anleitung auf! • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Becker Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Verbrauchte Batterien fachgerecht entsorgen. Batterien nur durch identischen Typ (LR 03; AAA) ersetzen. • Wird die Anlage durch einen oder mehrere Sender gesteuert, muss der Fahrbereich der Anlage während des Betriebes einsehbar sein.

  • Seite 5: Anzeigen- Und Tastenerklärung

    Anzeigen- und Tastenerklärung...

  • Seite 6: Bestimmungsgemäße Verwendung

    Montage- und Betriebsanleitung Bestimmungsgemäße Verwendung Die TC511 darf nur für die Ansteuerung von Rollladen- und Jalousieanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden. Hinweis Achten Sie darauf das die Steuerung nicht im Bereich metallischer Flä- chen oder magnetischer Felder installiert und betrieben wird. Funkanlagen, die auf der gleichen Frequenz senden, können zur Stö- rung des Empfangs führen. Es ist zu beachten, dass die Reichweite des Funksignals durch den Ge- setzgeber und den baulichen Maßnahmen begrenzt ist. Einlernen des Funks 1) Mastersender einlernen a) Empfänger in Lernbereitschaft bringen Hinweis Beachten Sie die Bedienungsanleitung des Empfängers.

  • Seite 7: Weitere Sender Einlernen

    2) weitere Sender einlernen a) Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger quittiert. b) Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger quittiert. c) Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein- mal. Der Empfänger quittiert das erfolgreiche Einlernen. Die maximale Funkreichweite beträgt im Gebäude bis zu 25 m und im freien Feld bis zu 350 m.

  • Seite 8: Erklärungen

    Montage- und Betriebsanleitung Erklärungen Rollladen-Auswahl Bei der Rollladen-Funktion fährt der Rollladen nach Betätigung einer Fahrtaste in Selbsthaltung. Jalousie-Auswahl Bei der Jalousie-Funktion fährt die Jalousie im Tippbetrieb, um eine genaue Positionierung der Lamellen zu ermöglichen. Drücken Sie eine Fahrtaste länger als 1 Sekunde, fährt die Jalousie in Selbsthaltung. Nach Anfahren der programmierten Zwischen- und Endlagenposition wird auto- matisch eine Wendung der Lamellen durchgeführt (wenn die Wendeposition programmiert wurde).

  • Seite 9: Reset-Taste

    +/- Tasten Folgende Bedienungen sind über + und - möglich: • Menü -> Wert verändern • Auto-Betrieb -> Informationen abfragen • + Taste -> Nächste automatische Schaltzeit s • - Taste -> Nächste automatische Schaltzeit t • + Taste und OK Taste -> Astrozeit s •...
  • Seite 10 Montage- und Betriebsanleitung ASTRO Die TC511 steuert automatisch den Rollladen oder die Jalousie zu den Sonnen- auf- und Sonnenuntergangszeiten. Diese Zeiten gelten als Richtwerte. ASTRO ABEND Steuert die Auffahrt nach der eingestellten Schaltzeit. Abfahrt nach Astrofunktion. INDIVIDUELL Steuert die Auf- und Abfahrt nach den von Ihnen eingestellten Schaltzeiten.
  • Seite 11 WOCHE Mit dem Menü WOCHE legen Sie gleiche Fahrzeiten von Montag - Sonntag (1-7) fest. BLOCK Mit dem Menü BLOCK stellen Sie zwei Blöcke ein. Block 1: legt die Fahrzeiten für Montag - Freitag (1-5) fest. Block 2: legt die Fahrzeiten für Samstag und Sonntag (6,7) fest. EINZEL Mit dem Menü...
  • Seite 12 Montage- und Betriebsanleitung SCHALTZEIT Automatische Auf- und Abfahrzeiten für Rollladen und Jalousie. Bei der Displayanzeige --:-- (zwischen der Uhrzeit 23:59 und 00:00) wird die Schaltzeit nicht ausgeführt. OFFSET Mit dem Menü OFFSET kann eine zusätzliche Schaltzeit t programmiert wer- den. Diese ist abhängig von der PROG1 Schaltzeit t (max. +/- 240 Min.). Beispiel: Astrozeit t: 20:00 Offset t: +60 Min.

  • Seite 13: Einstellungen

    Einstellungen EINSTELLUNG Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten: • URLAUB • SONNE (bei angeschlossenem Sensor) • DAEMMER (bei angeschlossenem Sensor) • ZWISCHENPOSITION • LUEFTUNG/WENDUNG • PROG1 (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • PROG2 (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • TEST MODUS (bei angeschlossenem Sensor) •...
  • Seite 14 Montage- und Betriebsanleitung LUEFTUNG/WENDUNG Die Lüftungs-/Wendeposition ist eine frei wählbare Position des Rollladens/ Jalousie, zwischen der unteren und oberen Endlage. Mit dieser Funktion kön- nen Sie den Rollladen aus der unteren Endlage soweit wieder auffahren, bis die Lüftungsschlitze geöffnet sind. Bei der Jalousie erfolgt die Lamellenwendung. Dazu drücken Sie die AUF-Taste zweimal kurz nacheinander.
  • Seite 15 LAENGE/BREITE/ZEITZONE (nur bei EXPERTEN MODUS ON) Ihre Koordinaten ermitteln Sie z.B. mit Hilfe eines Atlas. SO/WI SO/WI bezeichnet die automatische Sommer-/Winterzeitumschaltung. Werks- einstellung ist ON; die Zeitschaltuhr passt sich automatisch an. FUNKTION Dieser Modus ist nur für ausgebildetes Fachpersonal bestimmt! Im Menü FUNKTION haben Sie die Möglichkeit, folgende Funktionen einzustel- len: • ROLLLADEN/JALOUSIE (Auswahl des Behanges) •...

  • Seite 16: Inbetriebnahme

    Montage- und Betriebsanleitung Inbetriebnahme Mit dem ersten Tastendruck „wecken“ Sie die Uhr auf. Sie können nun mit den +/- Tasten die Sprache wählen und diese mir der OK Taste übernehmen. Die Uhr befindet sich im Automatikmodus. Werkseinstellung UHR/DAT: aktuelle MEZ und aktuelles Datum PROGRAMM: ASTRO ->...

  • Seite 17: Programmierung

    Programmierung Menüübersicht 1. Drücken Sie die MENUE-Taste, UHR/DAT erscheint. 2. Um weitere Menüs auszuwählen, drücken Sie die +/- Tasten. 3. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. UHR/DAT (Uhrzeit und Datum einstellen) 1. Drücken Sie die MENUE-Taste, UHR/DAT erscheint. 2. Mit OK kommen Sie in den Menüpunkt Uhrzeit. 3.
  • Seite 18 Montage- und Betriebsanleitung PROGRAMM PROG1/ ASTRO WOCHE (Astrofunktion für Woche + Sperrzeiten st) PROG1/ ASTRO BLOCK (Astrofunktion für Block1/2 + Sperrzeiten st) PROG1/ ASTRO EINZEL (Astrofunktion für Einzel + Sperrzeiten st) 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste bis PRO- GAMM erscheint.
  • Seite 19 PROGRAMM PROG1/ ASTRO ABEND WOCHE (Astrofunktion Abend für Woche + Schaltzeit s + Sperrzeit t) PROG1/ ASTRO ABEND BLOCK (Astrofunktion Abend für Block1/2 + Schaltzeit s + Sperrzeit t) PROG1/ ASTRO ABEND EINZEL (Astrofunktion Abend für Einzel + Schaltzeit s + Sperrzeit t) Drücken Sie die MENUE-Taste. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste bis PRO- GAMM erscheint.
  • Seite 20 Montage- und Betriebsanleitung PROGRAMM PROG1/ INDIVIDUELL WOCHE (Individuelle Schaltzeit st für Woche) PROG1/ INDIVIDUELL BLOCK (Individuelle Schaltzeit st für Block1/2) PROG1/ INDIVIDUELL EINZEL (Individuelle Schaltzeit st für Einzel) 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste bis PRO- GAMM erscheint.
  • Seite 21 PROGRAMM PROG2/ INDIVIDUELL WOCHE (Individuelle Schaltzeit st für Woche) PROG2/ INDIVIDUELL BLOCK (Individuelle Schaltzeit st für Block1/2) PROG2/ INDIVIDUELL EINZEL (Individuelle Schaltzeit st für Einzel) Drücken Sie die MENUE-Taste. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste bis PRO- GAMM erscheint. Bestätigen Sie mit OK. Drücken Sie die + Taste PROG2 erscheint.
  • Seite 22 Montage- und Betriebsanleitung PROGRAMM PROG2/OFFSET (z.B. Abfahrzeit Abend auf Lüftungsposition) 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste bis PRO- GAMM erscheint. 3. Bestätigen Sie mit OK. 4. Drücken Sie die + Taste PROG2 erscheint. 5.

  • Seite 23: Einstellung

    EINSTELLUNG URLAUB, LICHTSENSOR (Urlaub OFF/ON, Sonne/Dämmerung) Drücken Sie die MENUE-Taste. Um das Menü EINSTELLUNG auszuwählen, drücken Sie die + Taste bis EINSTELLUNG erscheint. Bestätigen Sie mit OK. URLAUB ON / OFF erscheint. Mit der +/- Taste können sie die Urlaubsfunktion auf ON oder OFF stellen. Bestätigen Sie Ihre Auswahl mit OK.

  • Seite 24: Zwischenposition, Lueftung/Wendung, Prog1 Endlage

    Montage- und Betriebsanleitung EINSTELLUNG ZWISCHENPOSITION, LUEFTUNG/WENDUNG, Prog1 ENDLAGE (Zeit/Lageprogrammierung) 1. Sie haben die Menüpunkte URLAUB/LICHTSENSOR bestätigt. ZWISCHEN- POSITION erscheint. 2. Mit der +/- Taste können Sie die Fahrzeit zur ZWISCHENPOSITION einstel- len. Die Angabe der Fahrzeit erfolgt in Sekunden oder Sie fahren die ZWI- SCHENPOSITION mit der AB-/AUF-Taste aus der oberen Endlage an.
  • Seite 25 EINSTELLUNG Prog2 ENDLAGE (Zeit/Lageprogrammierung) Hinweis Nur wenn in PROG2 eine Zeit eingestellt ist, wird Ihnen dieses Dialog- fenster angezeigt. 1. Sie haben den Menüpunkt PROG1 ENDLAGE bestätigt. PROG2 ENDLAGE erscheint. 2. Mit der +/- Taste können Sie zwischen PROG 2 ENDLAGE, PROG 2 ZWI- SCHENPOSITION und PROG 2 LUEFTUNG/WENDUNG auswählen. 3. Bestätigen Sie Ihre Auswahl mit OK. 4.
  • Seite 26 Montage- und Betriebsanleitung EINSTELLUNG DEUTSCH/ ASTROVERSCHIEBUNG st (Sprachauswahl, Astroverschiebung) Hinweis Nur wenn ein Lichtsensor im Gerät eingesteckt ist, wird Ihnen der Me- nüpunkt TEST MODUS angezeigt. Sie haben den Menüpunkt PROG2 ENDLAGE bestätigt. TEST MODUS ON/ OFF erscheint. Mit der +/- Taste können Sie den TEST MODUS aktivieren oder deaktivie- ren (ON/OFF). Bestätigen Sie mit OK. DEUTSCH erscheint. Hinweis Der T EST M ODUS w ird b eendet, w enn S ie d ie O K-Taste i m B etriebsmodus drücken.
  • Seite 27 EINSTELLUNG (Städteauswahl, EXPERTEN MODUS (LAENGE, BREITE, ZEITZONE) Sie haben die Funktion ASTROVERSCHIEBUNG t bestätigt. Stadtauswahl (KASSEL) erscheint. Mit der +/- Taste können Sie die nächstgelegene Stadt einstellen. Betätigen Sie mit OK. Hinweis Diese Dialogfenster werden nur angezeigt, wenn im Funktionsmenü der EXPERTEN MODUS auf ON steht.
  • Seite 28 Montage- und Betriebsanleitung EINSTELLUNG SO/WI (Automatische Sommer-/Winterzeitumstellung) 1. Sie haben die Funktion ZEITZONE bestätigt. SO/WI erscheint. 2. Mit der +/- Taste können Sie SO/WI ein- oder ausschalten. 3. Bestätigen Sie Ihre Auswahl mit OK. 4. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
  • Seite 29 FUNKTION ROLLLADEN/JALOUSIE, LAUFZEIT, ERSTINBETRIEBNAHME (Auswahl des Behanges, Laufzeit des Rollladens/Jalousie, Datum der Erstin- betriebnahme) Drücken Sie die MENUE-Taste. Um das Menü FUNKTION auszuwählen, drücken Sie die + Taste bis FUNK- TION erscheint. Bestätigen Sie mit OK. ROLLLADEN/JALOUSIE erscheint. Mit der +/- Taste können Sie zwischen Rollladen/Jalousie auswählen. Bestätigen Sie mit OK.

  • Seite 30: Batteriewechsel

    Montage- und Betriebsanleitung Batteriewechsel Hinweis Wechseln sie die Batterien innerhalb einer Minute. Die eingestellten Werte bleiben erhalten. 1. Entnehmen Sie die Batterien. 2. Legen Sie die neuen Batterien lagerichtig ein. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch. Verwenden Sie kein Reini- gungsmittel, da dieses den Kunststoff angreifen kann. Technische Daten Nennspannung 3 V DC...

  • Seite 31: Was Tun, Wenn

    Was tun, wenn...? Störung Ursache Abhilfe Antrieb läuft nicht, 1. Batterien sind leer. 1. Neue Batterien ein- Sendekontrollleuchte legen. bleibt aus. 2. Batterien sind falsch 2. Batterien richtig ein- eingelegt. legen. Antrieb läuft nicht, 1. Empfänger ausser- 1. Entfernung zum Sendekontrollleuchte halb der Funkreich- Empfänger verrin- leuchtet.
  • Seite 32 Montage- und Betriebsanleitung Störung Ursache Abhilfe Die eingestellten Es ist kein Lichtsensor Prüfen Sie den Licht- Sonnen- und Dämme- eingesteckt oder der sensor, Anschlusskabel rungsparameter lassen Lichtsensor, bzw. das und Anschlussstecker. sich nicht ändern, bzw. Anschlusskabel ist werden nicht angezeigt. defekt.

  • Seite 33: Allgemeine Konformitätserklärung

    Allgemeine Konformitätserklärung Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich das Gerät Centronic TimeControl TC511 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG be- findet. Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI...
