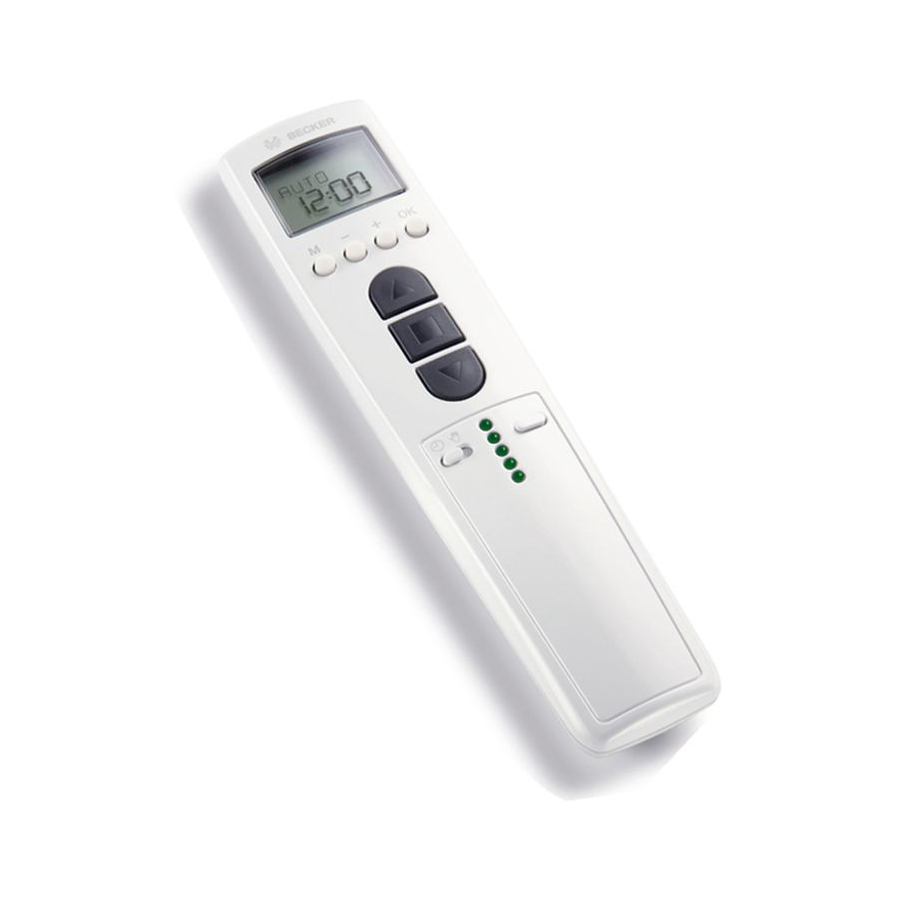

Centronic TimeControl
TC445-II
Montage- und Betriebsanleitung
de
Zeitschaltuhr im Handsender mit Display
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Timer in the hand-held transmitter with display
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
Notice de montage et d'utilisation
fr
Horloge dans la télécommande avec écran
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Schakelklok in handzender met display
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
4034 630 206 0d 18.12.2017 310316
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Becker TC445-II
Inhaltszusammenfassung für Becker TC445-II
- Seite 1 Centronic TimeControl TC445-II Montage- und Betriebsanleitung Zeitschaltuhr im Handsender mit Display Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Assembly and Operating Instructions Timer in the hand-held transmitter with display Important information for: •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..................... 3 Gewährleistung.................. 4 Sicherheitshinweise ................. 4 Bestimmungsgemäße Verwendung ............ 5 Anzeigen- und Tastenerklärung.............. 6 Funktionserklärung .................. 8 Einlernen des Funks ................ 14 Inbetriebnahme .................. 15 Werkseinstellung.................. 15 Programmierung.................. 16 Montage Wandhalterung ................. 24 Batteriewechsel .................. 25 Reinigung.................... 25 Technische Daten ................... 26 Was tun wenn...?.................. 27 Vereinfachte EU-Konformitätserklärung............ 28 2 - de... -
Seite 3: Allgemeines
Allgemeines Der Sender ist kompatibel zu allen Empfängern der Becker Centronic Steue- rungspalette. Mit den 5 Sendekanälen können Produkte wie Rollladen- und Sonnenschutz- anlagen, Lichtsteuerungen und Funksteckdosen gesteuert werden. Neben den 5 Einzel- Sendekanälen besitzt dieser Sender noch 1 Zentral- Sen- dekanal welcher die Sendekanäle 1-5 anspricht. -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun- gen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu- stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie- genden Montage- und Betriebsanleitung, unbedingt zu beachten sind. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich für die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk- Steuerungen verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä- fen). -
Seite 6: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung Display Hand- / Automatik- Schie- beschalter Menü-Tastenblock Einlerntaste AUF-Taste Batteriefach STOPP-Taste Beschriftungsfeld AB-Taste RESET-Taste (hinter dem Be- schriftungsfeld) Kanalwahltaste Typenschild Kanalkontrollleuchten 6 - de... - Seite 7 Displaysymbolik 7 8 9 Auffahrt Uhr/Datum Abfahrt Programm Wochentage (Mo.-So.) Einstellung Ziffernanzeige Funktion Textzeile Astro-Abend 7 - de...
-
Seite 8: Funktionserklärung
Funktionserklärung Rollladen-Auswahl Bei der Rollladen-Funktion fährt der Rollladen nach Betätigung einer Fahrtaste in Selbsthaltung. Jalousie-Auswahl Bei der Jalousie-Funktion fährt die Jalousie im Tippbetrieb, um eine genaue Positionierung der Lamellen zu ermöglichen. Drücken Sie eine Fahrtaste län- ger als 1 Sekunde, fährt die Jalousie in Selbsthaltung. Nach Anfahren der programmierten Zwischen- und Endlagenposition wird au- tomatisch eine Wendung der Lamellen durchgeführt (wenn die Wendeposition programmiert wurde). - Seite 9 Kanalkontrollleuchten Ein Funksignal wird durch das Aufleuchten der zugehörigen Kanalkontroll- leuchte signalisiert. Die Sendeleistung bzw. die Funkreichweite wird durch Abnahme der Batte- rieleistung reduziert. Leuchtet die Kanalkontrollleuchte bei Tastendruck nicht mehr, muss die Batterie gewechselt werden. Betriebsmodus Sie sehen im Display die Uhrzeit und den akt. Betriebsmodus z.B. URLAUB. OK-Taste Durch Drücken der OK-Taste im Menü, werden die aktuell angezeigten Werte gespeichert.
-
Seite 10: Menü Programm
Menü Programm PROGRAMM Im Menü PROGRAMM haben Sie die Möglichkeit, zwei verschiedene Funktio- nen einzustellen: • Astro Abend (1-5 und 6,7) • Individuell (1-5 und 6,7) ASTRO ABEND Steuert die Auffahrt nach der eingestellten Schaltzeit. Abfahrt nach Astrofunktion. Winterzeit Sommerzeit Winterzeit 05:00 Uhr Sonnenaufgang... -
Seite 11: Menü Einstellungen
Jan. Feb. Mär. Apr. Jun. Jul. Aug. Sep. Okt. Nov. Dez. 15:00 Uhr Sperrzeit 18:30 Uhr Sonnenuntergang 22:00 Uhr Winterzeit Sommerzeit Winterzeit SCHALTZEIT Automatische Auf- und Abfahrzeiten für Rollladen und Jalousie in allen einge- lernten Empfängern. Bei der Displayanzeige --:-- (zwischen der Uhrzeit 23:59 und 00:00) wird die Schaltzeit nicht ausgeführt. - Seite 12 URLAUB Die Urlaubsfunktion simuliert ein bewohntes Haus, während Sie im Urlaub sind. Ist die Funktion aktiv (ON), fährt der Rollladen /Jalousie zeitversetzt zu den programmierten Zeiten (max.+ 30 Min.). ENDLAGE Als Endlage wird der Punkt beschrieben, an dem sich der Rollladen/Jalousie in der oberen oder unteren Position befindet.
-
Seite 13: Menü Funktion
Städteauswahl (KASSEL bei Spracheinstellung DEUTSCH) Die Städteauswahl ist wichtig für die Astrofunktion. Wählen Sie an dieser Stelle die Stadt aus, die Ihrem Standort am nächsten ist. LAENGE/BREITE/ZEITZONE (nur bei EXPERTEN MODUS ON) Ihre Koordinaten ermitteln Sie z. B. mit Hilfe eines Atlas. SO/WI SO/WI bezeichnet die automatische Sommer-/Winterzeitumschaltung. -
Seite 14: Einlernen Des Funks
Einlernen des Funks 1) Mastersender einlernen a) Empfänger in Lernbereitschaft bringen Unter Mastersender versteht man den ersten in einen Emp- fänger eingelernten Sender. Im Gegensatz zu weiteren hin- zugelernten Sendern ermöglicht der Mastersender u.a. das Einstellen der Endlagen (bei Antrieben mit integr. Funkemp- fänger) und das Hinzulernen oder Löschen weiterer Sender. -
Seite 15: Inbetriebnahme
Inbetriebnahme Mit dem ersten Tastendruck „wecken“ Sie die Steuerung auf. Sie können nun mit den +/- Tasten die Sprache wählen und diese mir der OK Taste überneh- men. Die Steuerung befindet sich im Automatikmodus. Werkseinstellung Durch Drücken der RESET-Taste (mit einem Kugelschreiber oder Ähnlichem) wird die Steuerung in die Werkseinstellung zurückgesetzt. -
Seite 16: Programmierung
Programmierung Alle nun folgenden Programmiermöglichkeiten sind für alle 5-Kanäle gleich wirksam. Menüübersicht AUTO UHR/DAT PROGRAMM EINSTELLUNG FUNKTION UHR/DAT AUTO Drücken Sie die MENUE-Taste UHR/DAT erscheint. Um weitere Menüs auszuwählen, drücken Sie die +/- Tasten. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. UHR/DAT (Uhrzeit und Datum einstellen) AUTO UHR/DAT... - Seite 17 Verfahren Sie mit der Einstellung JAHR, MONAT und TAG wie oben be- schrieben. UHR/DAT erscheint. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. PROGRAMM ASTRO ABEND (Auffahrt -> Schaltzeit, Abfahrt -> Sonnenuntergang) AUTO PROGRAMM SCHALTZEIT ASTRO ABEND SPERRZEIT SCHALTZEIT SPERRZEIT PROGRAMM...
- Seite 18 PROGRAMM INDIVIDUELL (Auf-/Abfahrt -> Schaltzeiten) AUTO PROGRAMM INDIVIDUELL SCHALTZEIT SCHALTZEIT SCHALTZEIT SCHALTZEIT PROGRAMM AUTO Drücken Sie die MENUE-Taste. Um das Menü PROGRAMM auszuwählen, drücken Sie die + Taste bis PROGRAMM erscheint. Bestätigen Sie mit OK. + Taste erneut drücken, bis INDIVIDUELL erscheint. Bestätigen Sie mit OK.
- Seite 19 EINSTELLUNG URLAUB (Urlaub OFF/ON) AUTO URLAUB EINSTELLUNG Drücken Sie die MENUE-Taste. Um das Menü EINSTELLUNG auszuwählen, drücken Sie die + Taste bis EINSTELLUNG erscheint. Bestätigen Sie mit OK. URLAUB ON/OFF erscheint. Mit der +/- Taste können sie die Urlaubsfunktion auf ON oder OFF stel- len.
- Seite 20 EINSTELLUNG ZWISCHENPOSITION, LUEFTUNG/WENDUNG, Prog ENDLAGE (Zeit/ Lageprogrammierung) PROG LUEFTUNG ZWISCHENPOSITION ENDLAGE Sie haben die Funktion URLAUB bestätigt. ZWISCHENPOSITION er- scheint. Mit der +/- Taste können Sie die Fahrzeit zur ZWISCHENPOSITION ein- stellen. Die Angabe der Fahrzeit erfolgt in Sekunden oder Sie fahren die ZWISCHENPOSITION mit der AB-/AUF-Taste aus der oberen Endlage an.
- Seite 21 EINSTELLUNG DEUTSCH/ASTROVERSCHIEBUNG (Sprachauswahl, Astroverschie- bung) DEUTSCH ASTROVERSCHIEBUNG Sie haben die Funktion PROG ENDLAGE bestätigt. DEUTSCH erscheint. Mit der +/- Taste können Sie die gewünschte Sprache einstellen. Bestätigen Sie Ihre Sprachauswahl mit OK. ASTROVERSCHIEBUNG erscheint. Mit der +/- Taste können Sie die gewünschte Astroverschiebung ein- stellen (max.
- Seite 22 EINSTELLUNG (Städteauswahl, EXPERTEN MODUS (LAENGE, BREITE, ZEITZONE) KASSEL LAENGE BREITE ZEITZONE Sie haben die Funktion ASTROVERSCHIEBUNG bestätigt. Stadtaus- wahl (KASSEL) erscheint. Mit der +/- Taste können Sie die nächstgelegene Stadt einstellen. Betätigen Sie mit OK. Diese Dialogfenster werden nur angezeigt, wenn im Funkti- onsmenü...
- Seite 23 EINSTELLUNG SO/WI (Automatische Sommer-/Winterzeitumstellung) SO/WI AUTO EINSTELLUNG Sie haben die Funktion ZEITZONE bestätigt. SO/WI erscheint. Mit der +/- Taste können Sie SO/WI ein- oder ausschalten. Bestätigen Sie Ihre Auswahl mit OK. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. FUNKTION ROLLLADEN/JALOUSIE, ERSTINBETRIEBNAHME (Auswahl des Be- hanges, Datum der Erstinbetriebnahme)
-
Seite 24: Montage Wandhalterung
Montage Wandhalterung • Prüfen Sie vor der Montage an Wandhalter der gewünschten Montagepo- sition die einwandfreie Funktion von Sender und Empfänger. Wandhalter- Entriegelung befestigungs- • Befestigen Sie die Halterung platte mit den zwei beigelegten Schrauben an der Wand. 24 - de... -
Seite 25: Batteriewechsel
Batteriewechsel Den entsprechenden Batterietyp entnehmen Sie bitte aus dem Kapitel „Technische Daten“. Wechseln Sie die Batterien in- nerhalb einer Minute und drücken Sie dabei keine Tasten. 1. Öffnen Sie die Abdeckung des Batteriefachs. 2. Entnehmen Sie die Batterien. 3. Legen Sie die neuen Batterien lagerichtig ein. -
Seite 26: Technische Daten
Technische Daten Nennspannung 3 V DC Batterietyp LR03 (AAA) Schutzart IP 20 Zulässige Umgebungstemperatur -10 bis +55 °C Laufzeit Rollladen 2 Min. Laufzeit Jalousie 3 Min. Abgestrahlte maximale Sendeleistung ≤ 25 mW Funkfrequenz 868,3 MHz Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im freien Feld bis zu 350 m. -
Seite 27: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Antrieb läuft nicht. Neue Batterien einlegen. Batterien richtig einlegen. Entfernung zum Empfänger verrin- gern. Sender einlernen. Nach Batteriewechsel keine Reakti- RESET-Taste drücken. on des Senders. Einstellungen prüfen. Im Display erscheint BATTERIE. Neue Batterien einlegen. Gewünschter Antrieb läuft nicht. Richtigen Kanal anwählen. -
Seite 28: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten. 28 - de... - Seite 29 29 - de...
