Bedienungsanleitung
Rollladenzeitschaltuhr
Timer U25
Anwendung

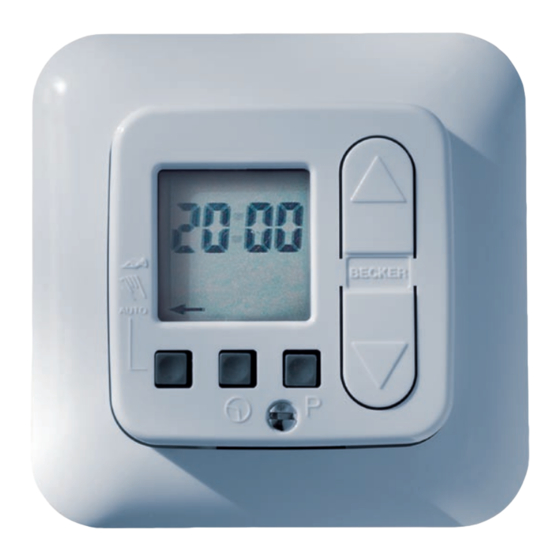

Die Becker U25 ist eine elektronische Rollladenzeitschaltuhr zur Ansteuerung
eines 230 V Rohrantriebs. Wird mehr als ein Antrieb über die U25 angesteuert,
müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Ent-
kopplung entfällt bei Antrieben mit elektronischer Endabschaltung.
Durch den von jedermann leicht anzubringenden Lichtsensor LS25 kann die
Zeitschaltuhr U25 sofort in eine komfortable Sonnenschutz-Steuerung erwei-
tert werden, die den Rollladen zusätzlich lichtabhängig steuert. Den Lichtsen-
sor LS25 und weitere Steuerungselemente erhalten Sie bei Ihrem Rollladen-
fachmann.
Vorsicht
• Bitte bewahren Sie die Anleitung auf!
• Verletzungsgefahr durch Stromschlag.
• Anschlüsse an 230 V Netz müssen durch eine Elektrofachkraft erfol-
gen.
• Schalten Sie vor der Montage die Anschlussleitung spannungsfrei.
• Die Vorschriften der örtlichen Energieversorgungsunternehmen so-
wie die Bestimmungen für nasse und feuchte Räume nach VDE 100,
sind beim Anschluss einzuhalten.
• Nur in trockenen Räumen verwenden.
• Verwenden Sie nur unveränderte Becker Originalteile.
• Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
• Halten Sie Kinder von Steuerungen fern.
• Beachten Sie Ihre landesspezifischen Bestimmungen.
• Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
• Für den Anschluss von Steuerleitungen (Schutzkleinspannungen)
dürfen nur Leitungstypen mit ausreichender Spannungsfestigkeit
verwendet werden.
• Gerät enthält verschluckbare Kleinteile.
Montage
Die U25 ist für die Montage in einer Unterputzschalterdose oder in einem Auf-
putzgehäuse vorgesehen. Gehen Sie bei der Montage wie folgt vor:
• Entfernen Sie die Frontplatte durch Lösen der Befestigungsschraube unter-
halb der Programmiertaste.
• Ziehen Sie die Anschlussklemme an der Rückseite der Uhr ab (Steck-
klemme) und nehmen Sie den elektrischen Anschluss laut Anschlussplan
(Abb. 1) vor. Vermeiden Sie dabei unnötig lange Anschlussadern.
• Stecken Sie die Anschlussklemme auf.
• Befestigen Sie die Uhr mit den beiden mitgelieferten Schrauben in den Boh-
rungen der Unterputzdose (Abb.2).
• Schalten Sie anschließend die Netzspannung ein. Beachten Sie bitte, dass
es bei der ersten Inbetriebnahme zu einem verzögerten Einschalten der Uhr
kommen kann, da sich zunächst die Uhr initialisieren muss. Innerhalb von 10
Sekunden erscheint im Display blinkend die Zahl
Sollte nach Netzausfall (24 Std.) oder bei Erstinstallation innerhalb von 10 Se-
kunden Wartezeit keine Anzeige im Display erscheinen, betätigen Sie die in
Abb. 2 dargestellte Taste „Reset". Jetzt erscheint blinkend die Anzeige
im Display.
• Kontrollieren Sie nun mit den Tasten AUF () und AB () die Laufrichtung
des Antriebs. Sollte der Rollladen entgegengesetzt der betätigten Taste lau-
fen, schalten Sie die Anlage spannungsfrei und tauschen Sie die Anschluss-
adern für den AUF- und AB-Befehl an der Anschlussklemme.
• Montieren Sie die Frontplatte nachdem Sie die Einstellungen für die Uhr-
zeit, Schaltzeiten und die Sonnen-Dämmerungsparameter vorgenommen
haben (die Einstellung der Sonnen-Dämmerungsparameter ist nur bei an-
geschlossenem Sensor möglich).
Abb. 1
Abb. 2
(Abb. 3).
Abb. 3
DE
