Hinweis
Über einen Codierschalter auf der Geräterückseite erfolgt die Einstel-
lung als Antriebssteuergerät oder Gruppensteuergerät.

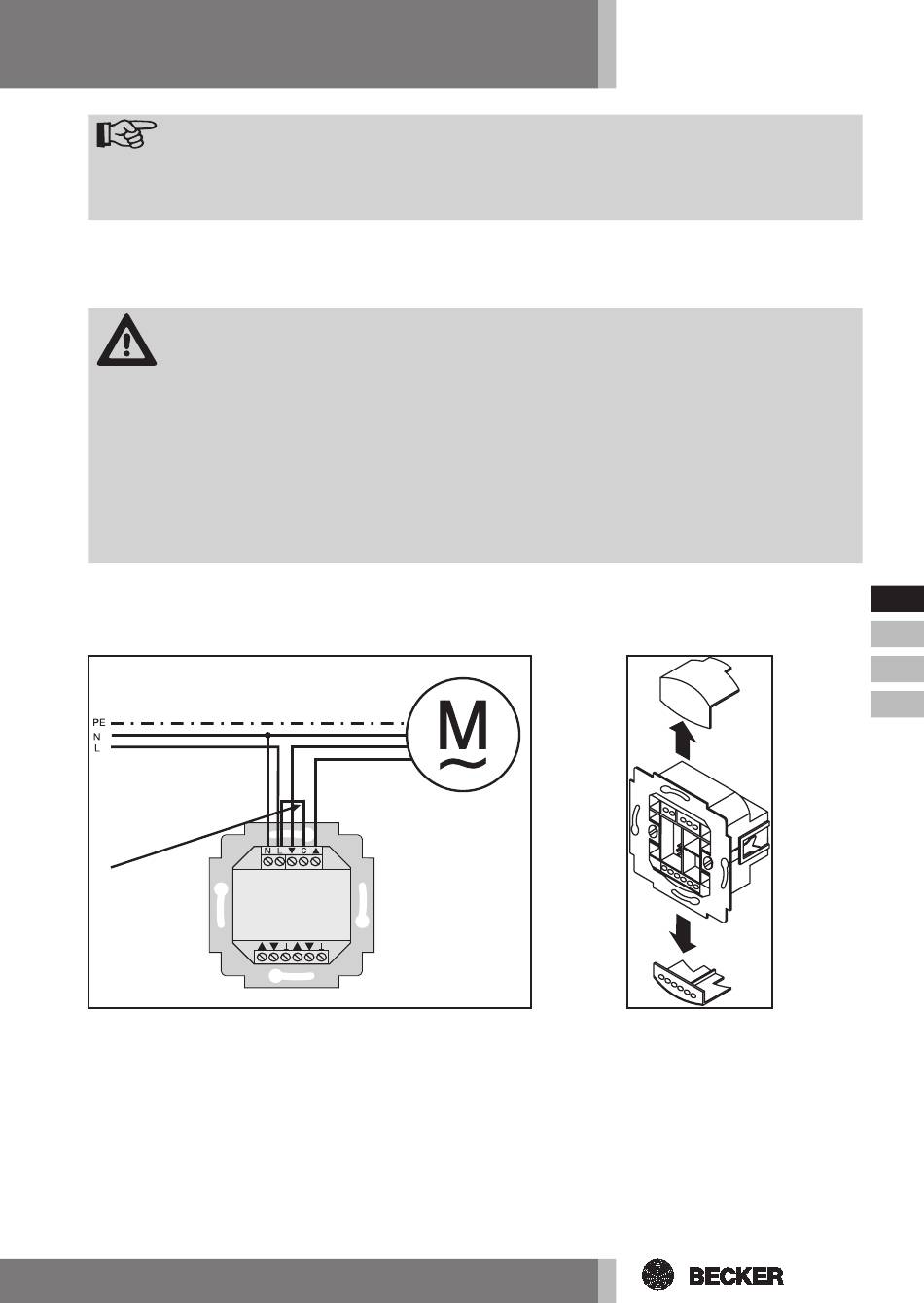

Anschluss als Antriebssteuergerät
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine Elektrofachkraft!
• Wird mehr als ein Antrieb über die UC520 angesteuert, müssen die
Antriebe durch Relaissteuerungen entkoppelt werden. Diese Ent-
kopplung entfällt bei Becker-Antrieben mit elektronischer Endab-
schaltung.
• Beachten Sie den Schaltstrom des Gerätes.
1. Entfernen Sie die Schutzkappen und überprüfen Sie die Codierschalter (Ge-
räterückseite) auf die gewünschte Einstellung.
2. Schließen Sie das Netzteil der UC520 wie folgt an:
Brücke
EINZEL ZENTRAL
3. Setzen Sie die Schutzkappen wieder auf das Netzteil.
4. Befestigen Sie das Netzteil in der Dose.
5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
Rohrantrieb
grüngelb
blau
braun / schwarz
schwarz / braun
