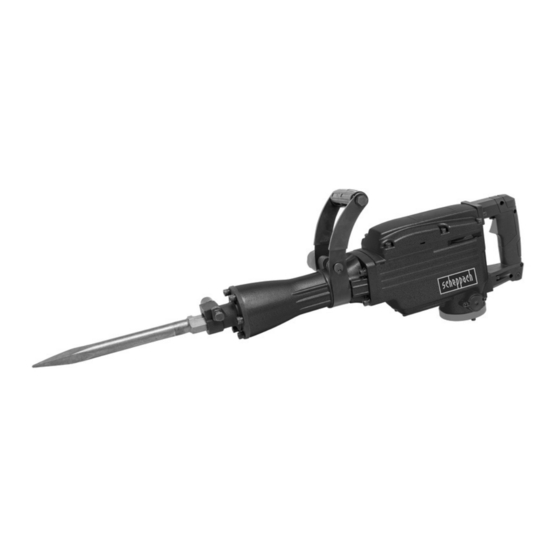

Abbruchhammer
DE
Originalbedienungsanleitung
Demolition Hammer
GB
Translation of original instruction manual
Marteau Burineur Piqueur
FR
Traduction des instructions d'origine
4
14
23
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach DB2000
Inhaltszusammenfassung für Scheppach DB2000
- Seite 1 Art.Nr. 5808202901 AusgabeNr. 5808202850 Rev.Nr. 26/02/2020 DB2000 Abbruchhammer Originalbedienungsanleitung Demolition Hammer Translation of original instruction manual Marteau Burineur Piqueur Traduction des instructions d’origine Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 180° www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 4: Erklärung Der Symbole Auf Dem Gerät
Das Produkt entspricht den geltenden europäischen Richtlinien. In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem m Achtung! Zeichen versehen 4 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 5: Inhaltsverzeichnis
Vor Inbetriebnahme ................10 Arbeitshinweise ..................10 Inbetriebnahme ..................10 Bedienungs-/Arbeitshinweise .............. 11 Elektrischer Anschluss ................. 11 Wartung ....................12 Entsorgung ................... 12 Störungsabhilfe ..................13 DE | 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 6: Einleitung
Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehen- de Schäden gänzlich aus. 6 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 7: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Kabel erhöhen das Risiko eines wendet werden. Die Verwendung einer Staubab- elektrischen Schlages. saugung kann Gefährdungen durch Staub verrin- gern. DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Gerätespezifische Sicherheitshinweise Für Hämmer
Blockierung des Einsatzwerkzeuges un- Elektrowerkzeug mitgeliefert werden. Der Verlust ter Berücksichtigung der Sicherheitshinweise. der Kontrolle kann zu Verletzungen führen. Mögliche Ursachen dafür können sein: 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Technische Daten
Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunst- Technische Änderungen vorbehalten! stoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr! DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Vor Inbetriebnahme
Schalter nicht richtig ein- und ausschalten lässt. stoppen: Betriebsschalter (2) antippen. m Achtung! Vor Einsatzbeginn die Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchge- rät untersuchen. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Bedienungs-/Arbeitshinweise
• Daten des Maschinen-Typenschildes • Schnittstellen durch Überfahren der Anschluss- • Daten des Motor-Typenschildes leitung. • Isolationsschäden durch Herausreißen aus der Wandsteckdose. • Risse durch Alterung der Isolation. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 12: Wartung
Sechskantschlüssels (A) ab. 2. Leeren Sie nun das alte Öl durch kippen in einen geeigneten Behälter. Achtung: Das Altöl ist bei der entsprechenden Annahmestelle für Altöl zu entsorgen! 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Störungsabhilfe
Querschnitt der Verlängerungsleitung nicht ausrei- siehe Elektrischer Anschluss chend Motor bringt keine Leistung, Überlastung Werkzeug prüfen die Sicherung spricht an von Elektrofachkraft prüfen Defekt der Elektrik lassen DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Description Of The Symbols
The product complies with the applicable European directives and an evaluation method of conformity for this directives was done. m Caution! We have designated parts (of this operating manual) concerning your safety with this sign: 14 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 15 Before getting started................19 Work instructions.................. 20 Getting started ..................20 Operation ..................... 20 Electrical connection ................20 Maintenance ..................21 Disposal & recycling ................22 Troubleshooting ..................22 GB | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 16: Introduction
Technical Data section must be adhered to. 16 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: General Power Tool Safety Warnings
If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. GB | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 18 Do not inhale the dust. Use a dust absorption system and wear a suitable dust protection mask. Remove deposited dust thorough- ly, e.g. with a vacuum cleaner. 18 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 19: Technical Data
• Service and clean the appliance regularly. gas and water pipes using a pipe locator. • Adapt your working style to suit the appliance. GB | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 20: Work Instructions
H07RN-F mark. contact of lines during chiselling. Always keep the chiselling tools sharp. An imprint of the type designation on the power cable is mandatory. 20 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 21: Maintenance
Cleaning m CAUTION! Disconnect the mains plug. • Clean the machine each time after completing work. • The machine should cleaned reg- ularly remove dust dirt. GB | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 22: Disposal & Recycling
Check with the help of an electrician Cross-section of the extension line is Refer to Electrical Connection insufficient Motor does not work, the fuse re- sponds Overload Check tool 22 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 23: Explication Des Symboles
Ce produit est conforme aux directives européennes en vigueur. m Attention! Nous avons indiqué les points pouvant affecter votre sécurité avec ce signe FR | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 24 Instruction de travail ................29 Mise en service ................... 29 D‘utilisation ................... 30 Raccord électrique ................30 Entretien ....................31 Élimination et recyclage ............... 31 Dépannage ................... 32 24 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 25: Introduction
être respectées de la manière la plus chine. L‘âge minimum requis doit être respecté. scrupuleuse possible. Toutes les autres règles de médecine du travail et de sécurité doivent être res- pectées. FR | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 26: Avertissements De Sécurité Généraux Pour Les Outils Électriques
La pénétration d’eau à l’in- connectés et correctement utilisés. Utiliser des térieur d’un outil augmentera le risque de choc collecteurs de poussière peut réduire les risques électrique. dus aux poussières. 26 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 27 FR | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 28: Caractéristiques Techniques
• Mettez l’appareil hors circuit lorsque vous ne l’uti- Classe de protection lisez pas. Indice de protection IP20 • Portez des gants. Logement SDS-HEX System 30mm Sous réserve de modifications techniques! 28 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 29: Déballage
• N‘utilisez pas la machine si un interrupteur ne se vice (2). Mise à l‘arrêt : Libérez l‘interrupteur de ser- met pas correctement en position marche/arrêt. vice (2). FR | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 30: D'utilisation
Ligne de raccordement électrique défectueuse Des détériorations de l‘isolation sont souvent pré- sentes sur les lignes de raccordement électriques. Les causes peuvent en être: 30 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 31: Entretien
Posez l‘appareil sur le sol avec le porte-outil dirigé vers le bas. L‘huile doit être au moins à 4 mm au-des- sus du bord inférieur du regard de niveau d‘huile. Remplissez d‘huile si nécessaire. FR | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 32: Dépannage
La section transversale du câble de Vérifier le branchement électrique Le moteur n‘a pas de puis- rallonge n‘est pas suffisante. sance, le fusible est déclen- ché. Surcharge Tester les outils. 32 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 33: Ce-Konformitätserklärung
Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 26.02.2020 __________________________ Unterschrift / Markus Bindhammer / Technical Director Documents registar: Viktor Härtl First CE: 2018 Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 34 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
