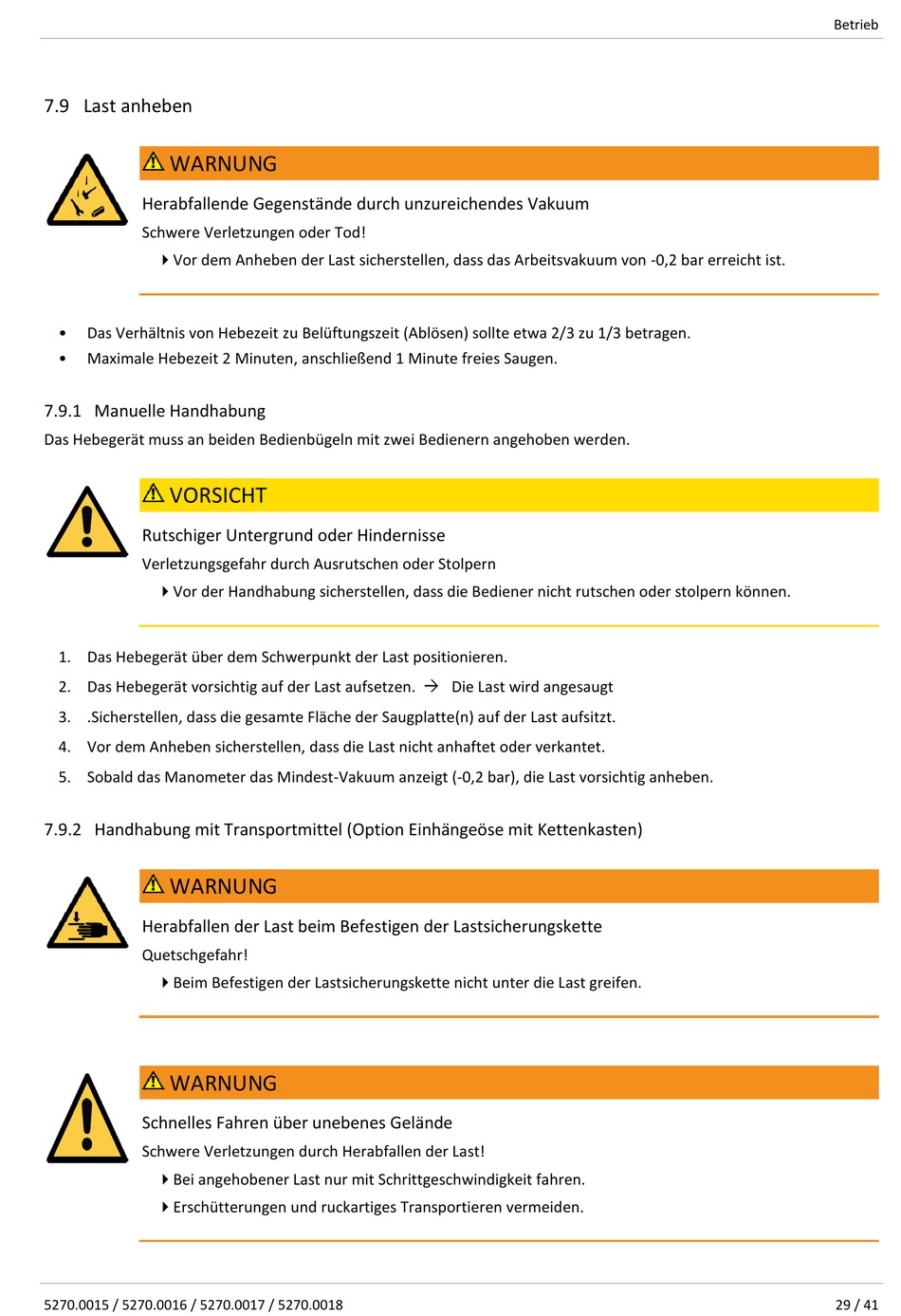

Last Anheben; Manuelle Handhabung; Handhabung Mit Transportmittel (Option Einhängeöse Mit Kettenkasten) - probst SPEEDY VS-140/200 Serie Betriebsanleitung

7.9 Last anheben

WARNUNG
Herabfallende Gegenstände durch unzureichendes Vakuum
Schwere Verletzungen oder Tod!
Vor dem Anheben der Last sicherstellen, dass das Arbeitsvakuum von -0,2 bar erreicht ist.
• Das Verhältnis von Hebezeit zu Belüftungszeit (Ablösen) sollte etwa 2/3 zu 1/3 betragen.
• Maximale Hebezeit 2 Minuten, anschließend 1 Minute freies Saugen.

7.9.1 Manuelle Handhabung

Das Hebegerät muss an beiden Bedienbügeln mit zwei Bedienern angehoben werden.
VORSICHT
Rutschiger Untergrund oder Hindernisse
Verletzungsgefahr durch Ausrutschen oder Stolpern
Vor der Handhabung sicherstellen, dass die Bediener nicht rutschen oder stolpern können.
1. Das Hebegerät über dem Schwerpunkt der Last positionieren.
2. Das Hebegerät vorsichtig auf der Last aufsetzen. → Die Last wird angesaugt
3. .Sicherstellen, dass die gesamte Fläche der Saugplatte(n) auf der Last aufsitzt.
4. Vor dem Anheben sicherstellen, dass die Last nicht anhaftet oder verkantet.
5. Sobald das Manometer das Mindest-Vakuum anzeigt (-0,2 bar), die Last vorsichtig anheben.
7.9.2 Handhabung mit Transportmittel (Option Einhängeöse mit Kettenkasten)
WARNUNG
Herabfallen der Last beim Befestigen der Lastsicherungskette
Quetschgefahr!
Beim Befestigen der Lastsicherungskette nicht unter die Last greifen.
WARNUNG
Schnelles Fahren über unebenes Gelände
Schwere Verletzungen durch Herabfallen der Last!
Bei angehobener Last nur mit Schrittgeschwindigkeit fahren.
Erschütterungen und ruckartiges Transportieren vermeiden.
5270.0015 / 5270.0016 / 5270.0017 / 5270.0018
Betrieb
29 / 41
