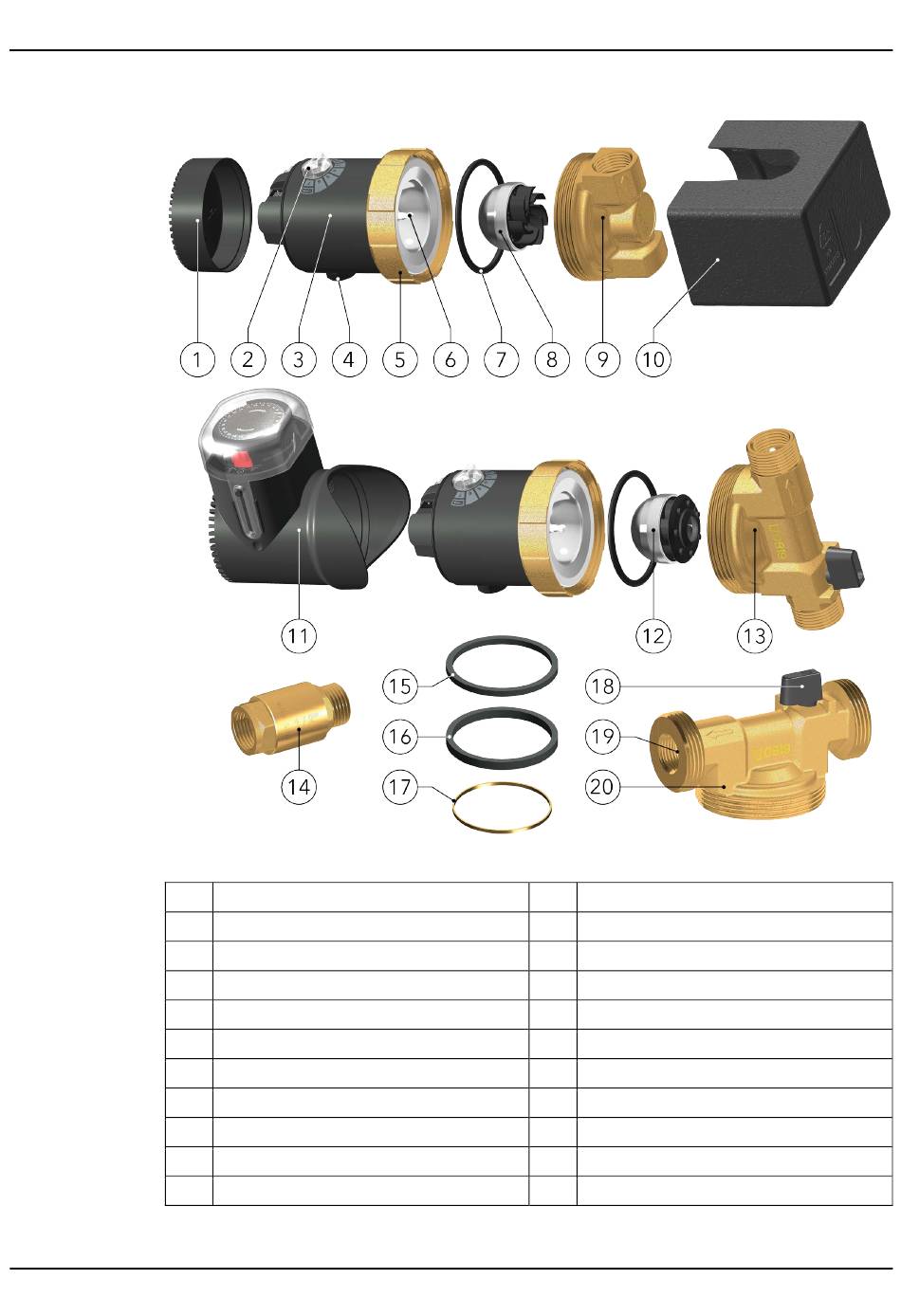

3.5 Bezeichnung der Hauptbauteile und Zubehör
Abbildung 3
Nr.
10
ecocirc PRO – Installations-, Betriebs- und Wartungshandbuch
Beschreibung
1 Endkappe
2 Potentiometerdrehknopf
3 Stator (Pumpenmotor)
4 Kabelverschraubung
5 Überwurfmutter
6 Keramik-Lagerkugel
7 O-Ring
8 Rotor mit offenem Laufrad
9 Pumpengehäuse G1/2 (Code: 65B)
Wärmeisolierschale
de - Übersetzung der Originalbetriebsanleitung
Nr. Beschreibung
11 Timer
12 Rotor mit geschlossenem Laufrad
13 Pumpengehäuse G3/4 (Code: 110MB)
14 Rückschlagventil mit G1/2 Gewinde
15 Dichtring – Ø61/Ø54x3,55 mm
16 Dichtring – Ø60,8/Ø54x5 mm
17 Distanzring – Ø54/Ø52x2 mm
18 Eingebautes Kugelabsperrventil
19 Eingebautes Rückschlagventil
20 Pumpengehäuse G1 1/4 (Code: 110LB)
