de - Übersetzung der Originalbetriebsanleitung
3.3

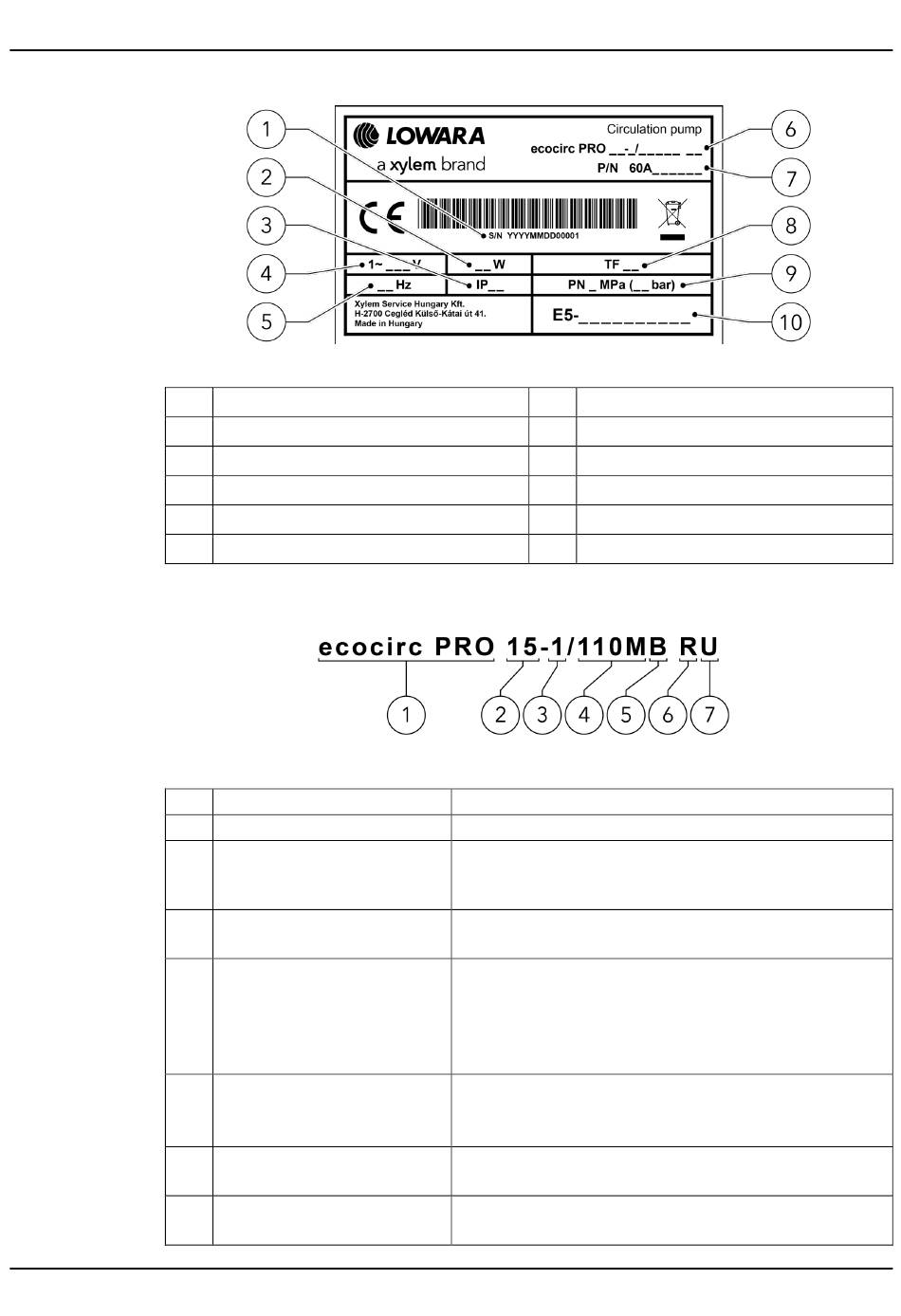

Typenschild
Abbildung 1
Nr.
3.4
Modellbeschreibung
Abbildung 2
Nr.
10
Beschreibung
1
Seriennummer inkl. Herstellungsdatum
2
Eingangsleistung
3
Schutzart
4
Nennspannung
5
Frequenz
Beschreibung
1
Name der Modellreihe
2
Nenndurchmesser der
Anschlüsse
3
Maximale Förderhöhe
4
Pumpengehäuse
Achsabstand und
Anschlussgewinde
5
Material Pumpengehäuse
6
Temperaturfühler
7
Zeitschaltuhrsteuerung
Nr.
Beschreibung
6
Modellbeschreibung
7
Bauteilnummer
8
Betriebstemperaturklasse
9
Nenndruck der Anlage
10
Technische Kennnummer
Hinweise
ecocirc PRO
15
= DN15
00
= Antriebseinheit (Pumpengehäuse nicht im
Lieferumfang)
1
= 1 m
3
= 3 m
65
= 65 mm (mit G1/2 Gewindeverbindungen)
110M = 110 mm (mit G3/4 Gewindeverbindungen)
110L
= 110 mm (mit G1 1/4 Gewindeverbindungen)
000
= Antriebseinheit (Pumpengehäuse nicht im
Lieferumfang)
B
= Messing
S
= Edelstahl
P
= Kunststoff
Leer
= ohne Temperaturfühler
R
= mit Temperaturfühler
Leer
= ohne Timer
U
= mit eingebautem Timer
ecocirc PRO – Installations-, Betriebs- und Wartungshandbuch
