Bauanleitung
Step 2: Verkabelung
Im Bausatz findest Du bereits zugeschnittene und abisolierte Kabel, welche die
•
einzelnen LED-Strips miteinander an den jeweiligen Enden verbinden werden. Die Kabel
treten immer in der 3er-Kombination mit den Farben Weiß, Grün und Rot auf
• Nun erfolgt die Verlötung der Kabel mit den LED-Strips. Falls Du noch keinerlei oder nur
geringe Erfahrung beim Löten hast, haben wir für Dich eine kleine Lötanleitung in dieser
Gebrauchsanleitung erstellt. Gehe dazu auf Seite 7, bevor Du mit dem Zusammenbauen
der Uhr beginnst.
Bevor die Kabel mit den Strips verbunden werden, kannst Du die Kupferstreifen an den
Enden der LED-Strips vorverzinnen, indem Du einen kleinen Lötzinn-Punkt aufbringst und
ihn abkühlen lässt. Das Vorverzinnen der Lötpads erleichtert vor allem bei Lötanfängern den
Umgang mit Kabel, Zinn und Lötkolben.
• Nun werden die einzelnen Kontakte der Strips über die Kabel verbunden. Hierbei ist
besonders auf die Reihenfolge der Farben zu achten. Kombiniere deshalb vor dem
Verlöten die Kabel zu 3er-Gruppen mit den drei verschiedenen Farben.

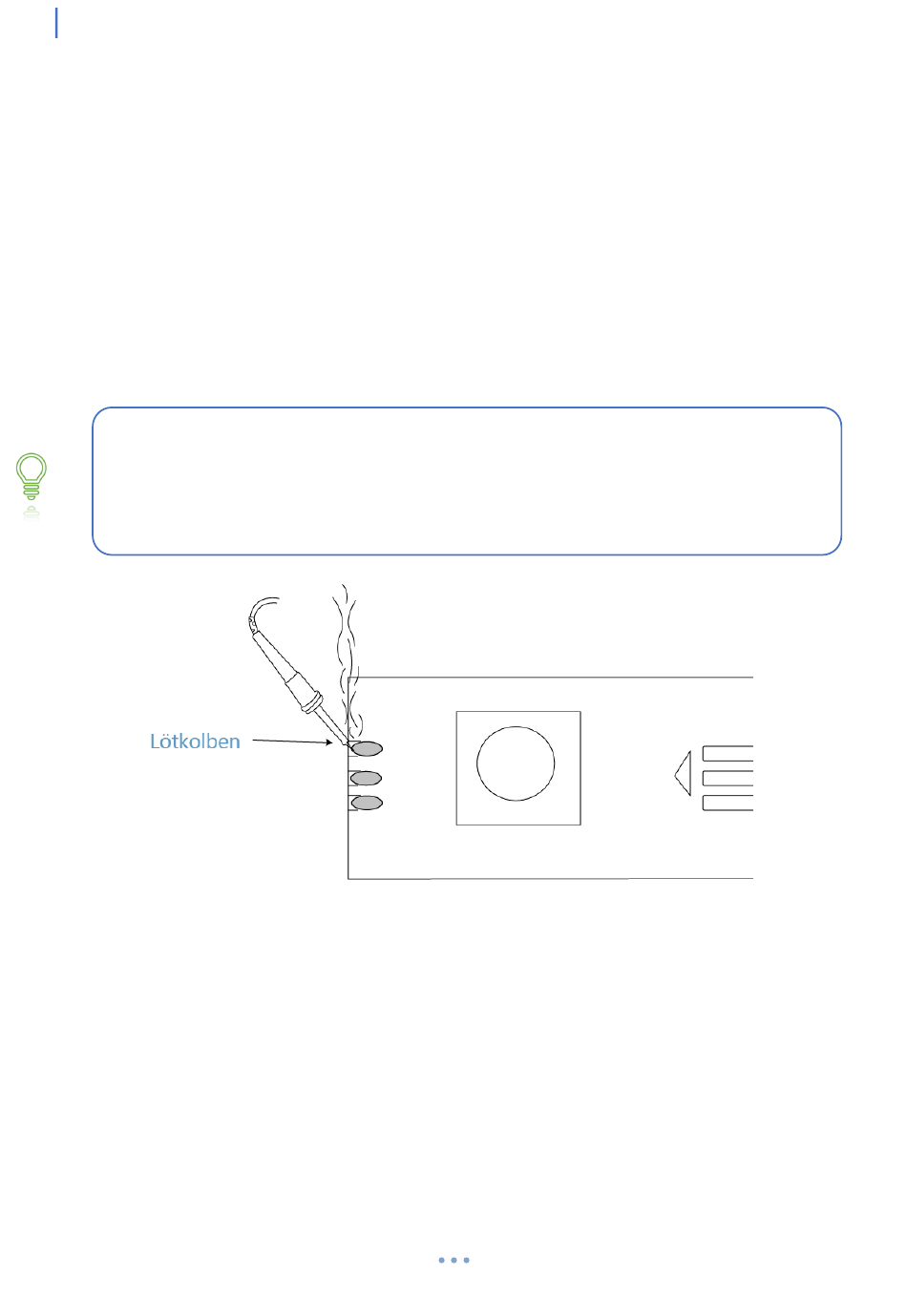

[Abb. 2]: Vorverzinnen der Lötpads
