• Wenn alle Strips in richtiger Richtung angeordnet sind, können die einzelnen Strips
nacheinander auf die Grundplatte aufgeklebt werden. Dazu einfach die Folie darunter
abziehen. Die Strips sind selbstklebend.

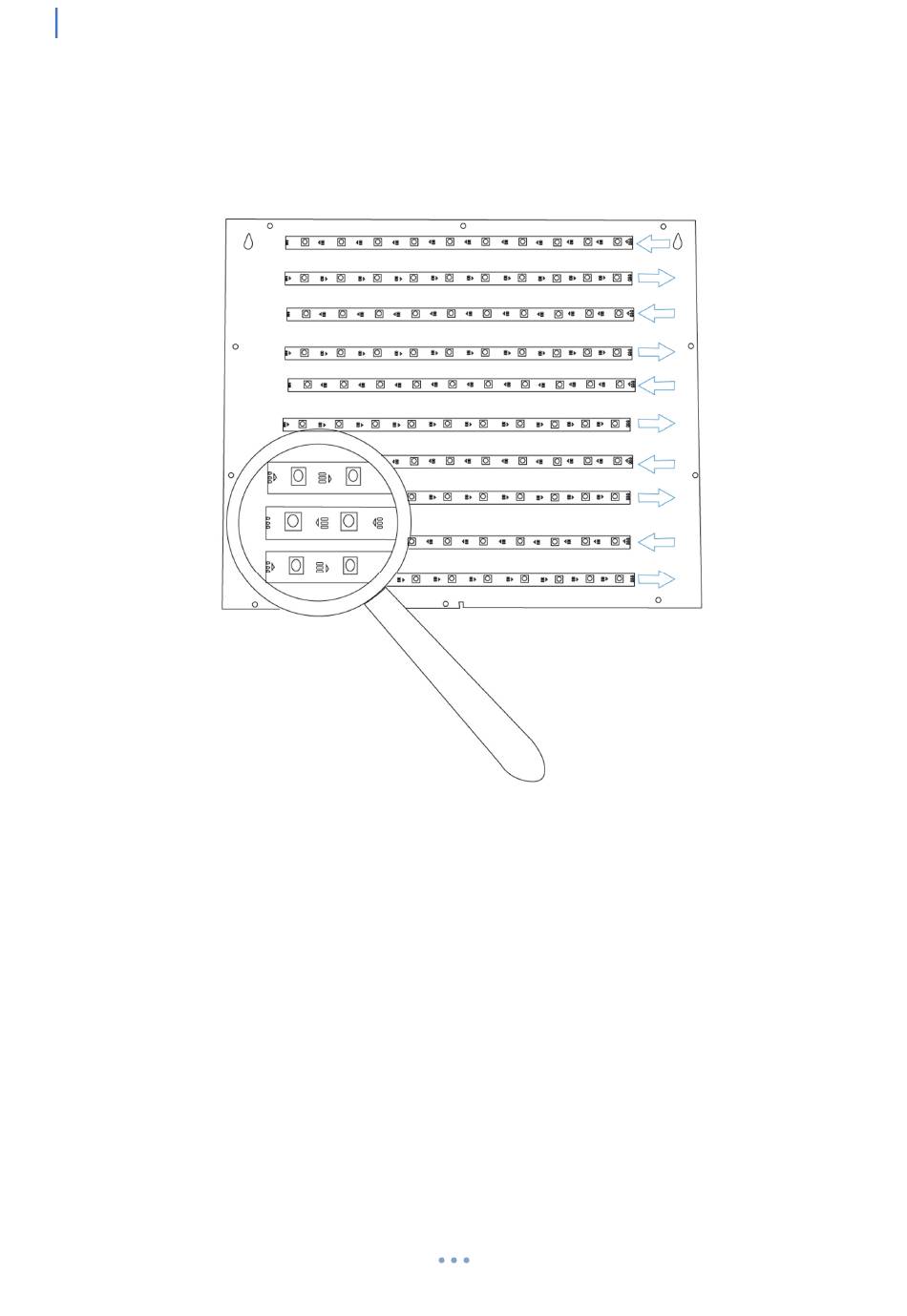

[Abb. 2]: Alle Strips in gekennzeichnete Pfeilrichtung aufgeklebt

Step 2: Verkabelung

Im Bausatz findest Du bereits zugeschnittene und abisolierte Kabel, welche die
einzelnen LED-Strips miteinander an den jeweiligen Enden verbinden werden. Die Kabel
treten immer in der 3er-Kombination mit den Farben Weiß, Grün und Rot auf
• Nun erfolgt die Verlötung der Kabel mit den LED-Strips. Falls Du noch keinerlei oder nur
geringe Erfahrung beim Löten hast, haben wir für Dich eine kleine Lötanleitung in dieser
Gebrauchsanleitung erstellt. Gehe dazu auf Seite 3, bevor Du mit dem Zusammenbauen
der Uhr beginnst.
