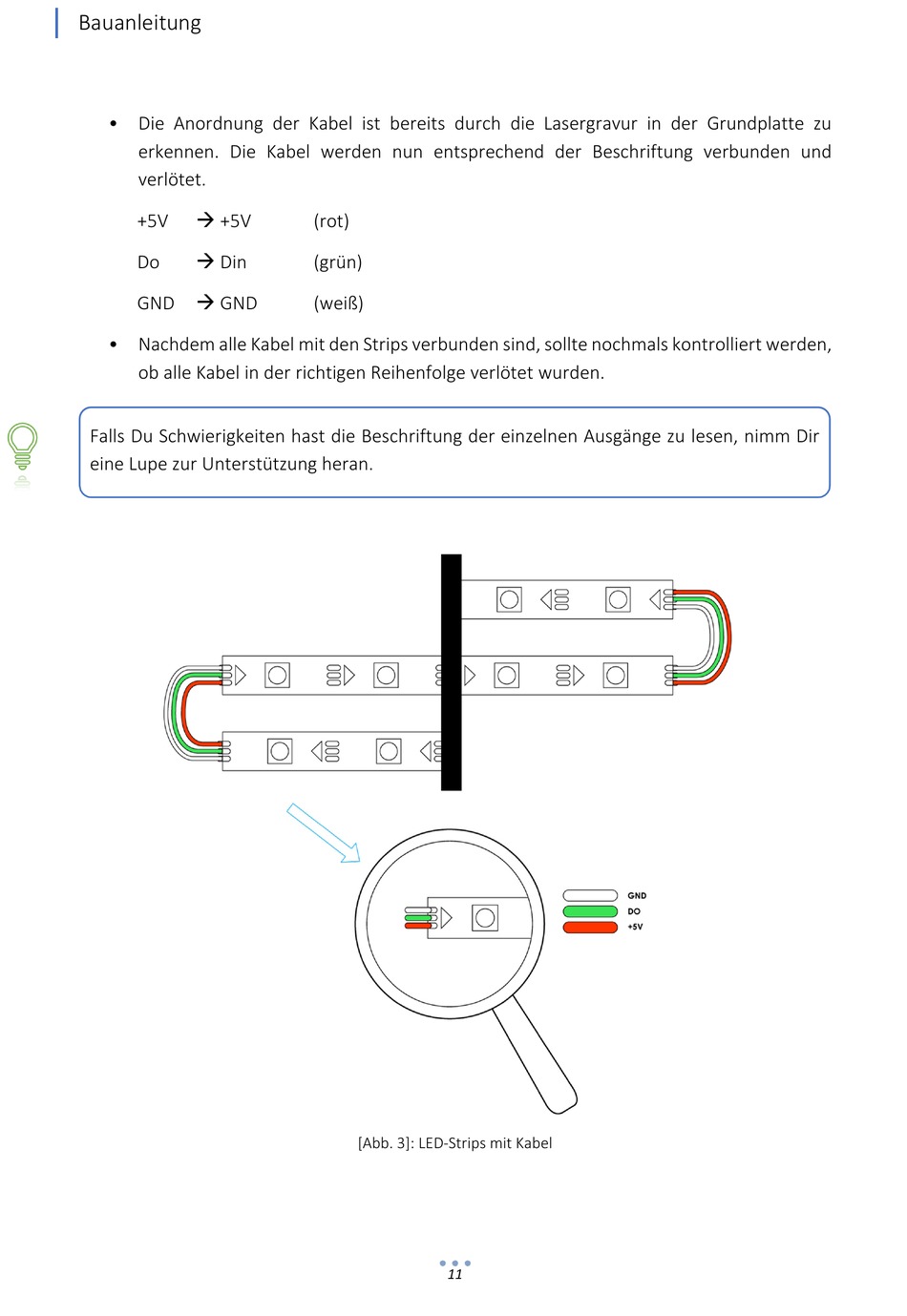

Bauanleitung
• Die Anordnung der Kabel ist bereits durch die Lasergravur in der Grundplatte zu
erkennen. Die Kabel werden nun entsprechend der Beschriftung verbunden und
verlötet.
+5V
+5V
Do
Din
GND
GND
• Nachdem alle Kabel mit den Strips verbunden sind, sollte nochmals kontrolliert werden,
ob alle Kabel in der richtigen Reihenfolge verlötet wurden.
Falls Du Schwierigkeiten hast die Beschriftung der einzelnen Ausgänge zu lesen, nimm Dir
eine Lupe zur Unterstützung heran.
(rot)
(grün)
(weiß)
[Abb. 3]: LED-Strips mit Kabel
11
