s
CM1N9230de_02
2014-04-04

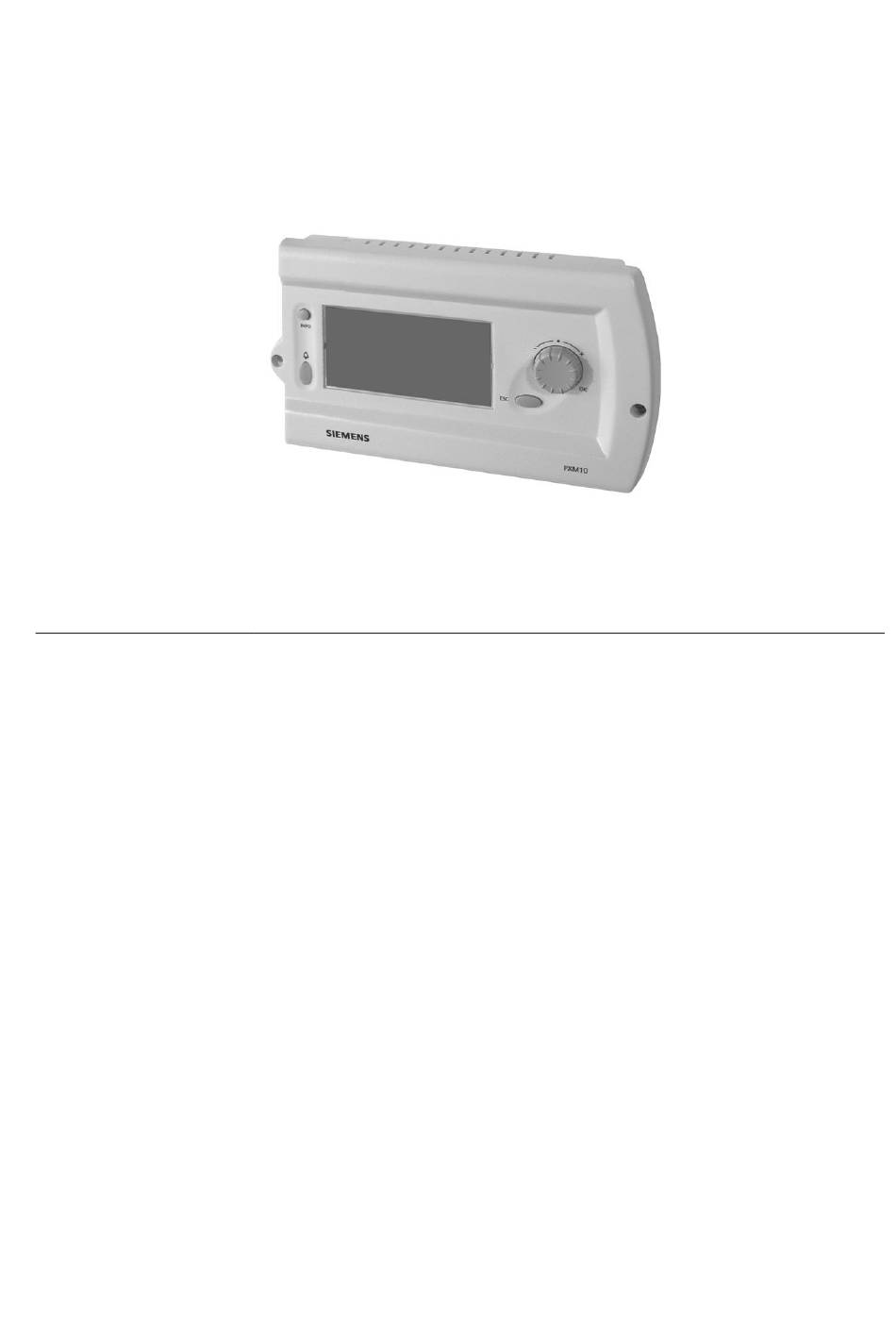

Desigo™ PX
Bediengerät
Für eine Automationsstation

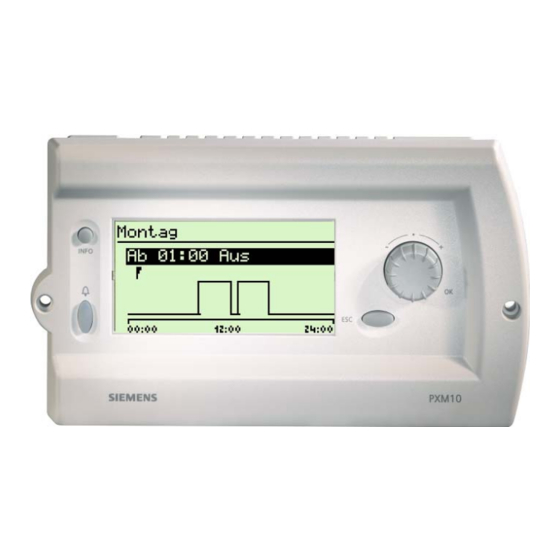

Lokales Bediengerät zum Beobachten und Bedienen EINER Automationsstation
PX compact oder PX modular:
· Hochwertiges Display mit einstellbarem Kontrast
· Einfache Bedienung über Dreh-Drückknopf mit direktem Zugriff auf die
gewünschten Anlageninformationen
· Generische Sicht oder Favoriten-Sicht wählbar zum Bedienen und Beobachten
der Anlagenfunktionen (Alarmhandling, Zeitschaltprogramme, Kalender,
Sollwertänderungen, Istwert-Anzeige usw.)
· Einstellung von Systemdatum/Systemzeit
· Optimiert für stationären Einsatz
9
PXM10
Building Technologies
230
Werbung
Verwandte Anleitungen für Siemens PXM10
Inhaltszusammenfassung für Siemens PXM10
- Seite 1 Desigo™ PX Bediengerät PXM10 Für eine Automationsstation Lokales Bediengerät zum Beobachten und Bedienen EINER Automationsstation PX compact oder PX modular: · Hochwertiges Display mit einstellbarem Kontrast · Einfache Bedienung über Dreh-Drückknopf mit direktem Zugriff auf die gewünschten Anlageninformationen · Generische Sicht oder Favoriten-Sicht wählbar zum Bedienen und Beobachten der Anlagenfunktionen (Alarmhandling, Zeitschaltprogramme, Kalender, Sollwertänderungen, Istwert-Anzeige usw.)
- Seite 2 Das Bediengerät kann entweder im Schaltschrank oder in eine modulare Automations- station eingebaut werden. PXM10 eignet sich bestens zur regelmässige Anlagenbetreuung vor Ort als Option zu PXM20. Es wird eingesetzt mit PXC.. modular und compact sowie PXR.. (für eine kleinere Anzahl Raum-Controller geeignet).
- Seite 3 Der Aufbau der Menüstruktur hängt vom Anwenderprogramm ab. Die Navigation erfolgt Beobachten mit dem Dreh-Drückknopf. Alarme und Events Empfängt PXM10 einen Alarm oder einen Event, erscheint auf dem Display ein Pop Up-Fenster mit den entsprechenden Informationen. Optischer Alarm Bei einem Alarm blinkt zusätzlich die Alarmtaste, die auf Dauerleuchten wechselt, so- bald alle Alarme quittiert sind.
- Seite 4 PXA-H1 (separat zu bestellen) Montagehinweise PXM10 kann sowohl in die Schaltschrankfront als auch in vertikale Platten (z.B. Fern- bedientableaus oder ähnlich Bauteile) eingebaut werden. Auch DIN-Schienenmontage ist durch einfaches Aufschnappen möglich. Ausserdem kann PXM10 direkt auf eine modulare Automationsstation montiert werden.
- Seite 5 Engineering-Hinweis Die folgende Liste enthält die Software-Bausteine, die von PXM10 unterstützt werden. Dies ist insbesondere bei der Erstellung von Favoriten zu beachten, die mit PXM10 bedient werden. Favoriten werden bei der Software-Erstellung der Anlage durch Engineering Personen Wichtig! bestimmt. Sie können nicht durch den Endanwender eingestellt werden.
-
Seite 6: Din-Schienenmontage
Stoppbits Baudrate 38,4 kBit/s Protokoll SW-Handshake Maximale Distanz (Kabellänge) zwischen Automationsstation und PXM10 - Einbau in der Schaltschrankfront, in Fernbedientableaus usw. Montagevarianten - DIN-Schienenmontage - Montage direkt auf modulare Automationsstation PXC…-U - Eine Montageanleitung ist dem Gerät beigelegt. Anschlüsse Details siehe Seite 7 Gehäuseunterseite... - Seite 7 Abhängig von der Umgebungstemperatur kann sich die Hintergrundfarbe des Displays vorübergehend leicht ändern. *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Anschlüsse 00264 RJ45-Buchse Steckverbindung PIN-Belegung für Desigo PX für modulare Automationsstation 1 2 3 4 5 6 7 8 Siemens Desigo™ PX Bediengerät PXM10 CM1N9230de_02 Building Technologies 2014-04-04...
- Seite 8 Massbilder Alle Masse in mm INFO PXM10 209,5 176,8 11,6 00267 Bohr- und Ausschnittschablone ã 2004 - 2014 Siemens Schweiz AG Änderungen vorbehalten Siemens Desigo™ PX Bediengerät PXM10 CM1N9230de_02 Building Technologies 2014-04-04...
