Optimierung des Torlaufs

Durch Anpassung der Vorendschalterpositionen und der Rampen kann der Torlauf optimiert oder
verbessert werden.
Die Arbeitsweise des Frequenzumrichters ist in folgenden Bildern für AUF- und ZU- Fahrt darge-
stellt.
9.1

Auffahrt des Tores

Stopprampe ro
Endschalter AUF
P.230
Vorendschalter AUF
P.232
Endschalter ZU

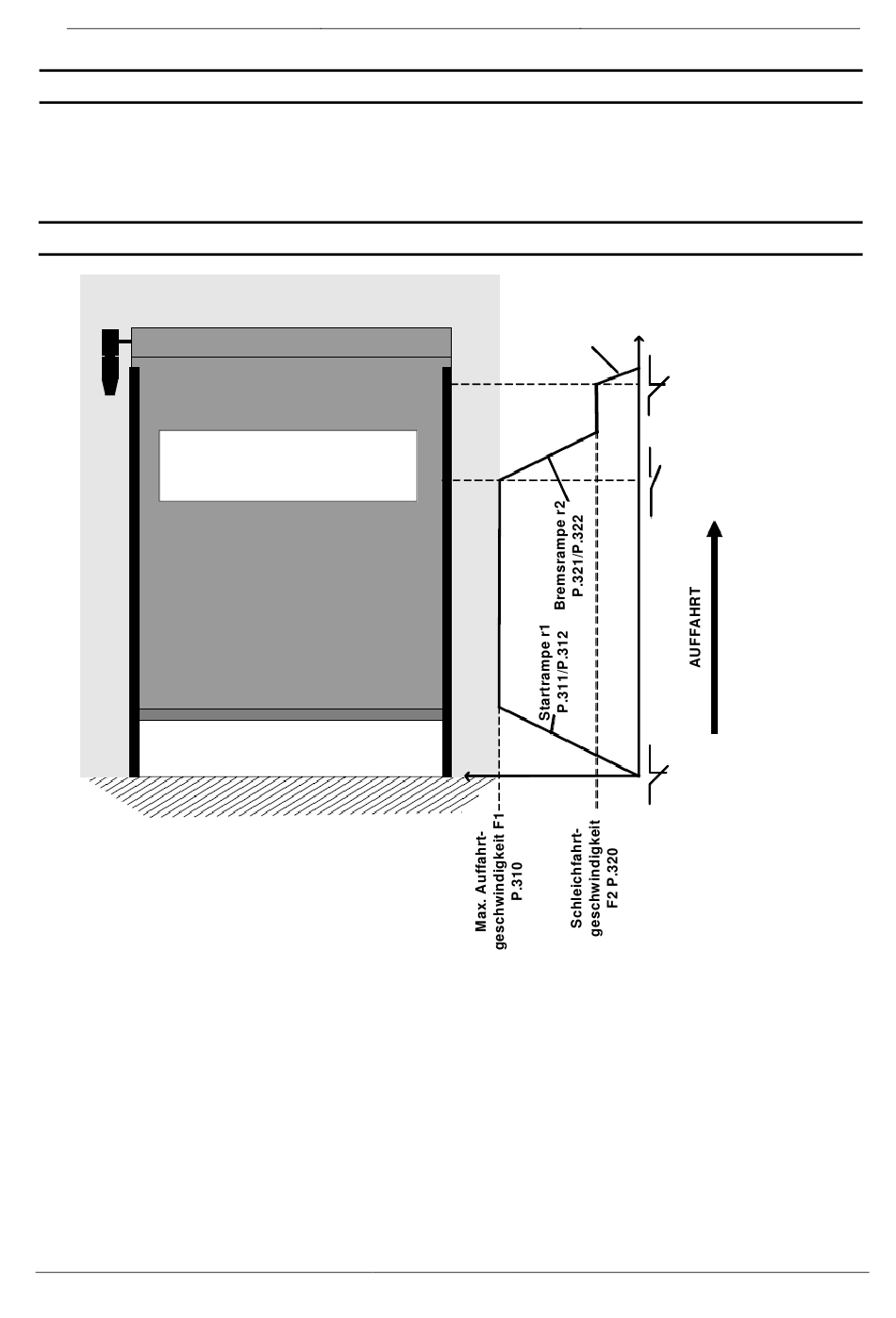

Abbildung 43: Auffahrt mit Frequenzumrichter
Der Frequenzumrichter startet die Torfahrt mit der Startrampe „r1". Er beschleunigt von 0 Hz auf
die max. Fahrgeschwindigkeit.
Das Tor wird so lange mit max. Fahrgeschwindigkeit bewegt, bis der Vorendschalter für die obere
Endlage erreicht wird. An diesem Punkt, wird das Tor mit der Rampe „r2" auf die Schleichfahrtfre-
quenz abgebremst. Das Tor fährt nun mit Schleichfahrtgeschwindigkeit bis zum Erreichen des
oberen Endschalters.
An diesem Punkt wird dann das Tor angehalten (ro).
