TST Erweiterte Inbetriebnahme FUS / FUxE

3.2 Optimierung des Torlaufs

Durch Anpassung der Vorendschalterpositionen und der Rampen kann der Torlauf optimiert oder verbessert werden.
Die Arbeitsweise des Frequenzumrichters ist in folgendem Bildern für AUF- und ZU-Fahrt dargestellt.

3.2.1 Auffahrt des Tores

Stopprampe ro
Endschalter Oben
P.230
Vorendschalter Oben
P.232
Endschalter Unten

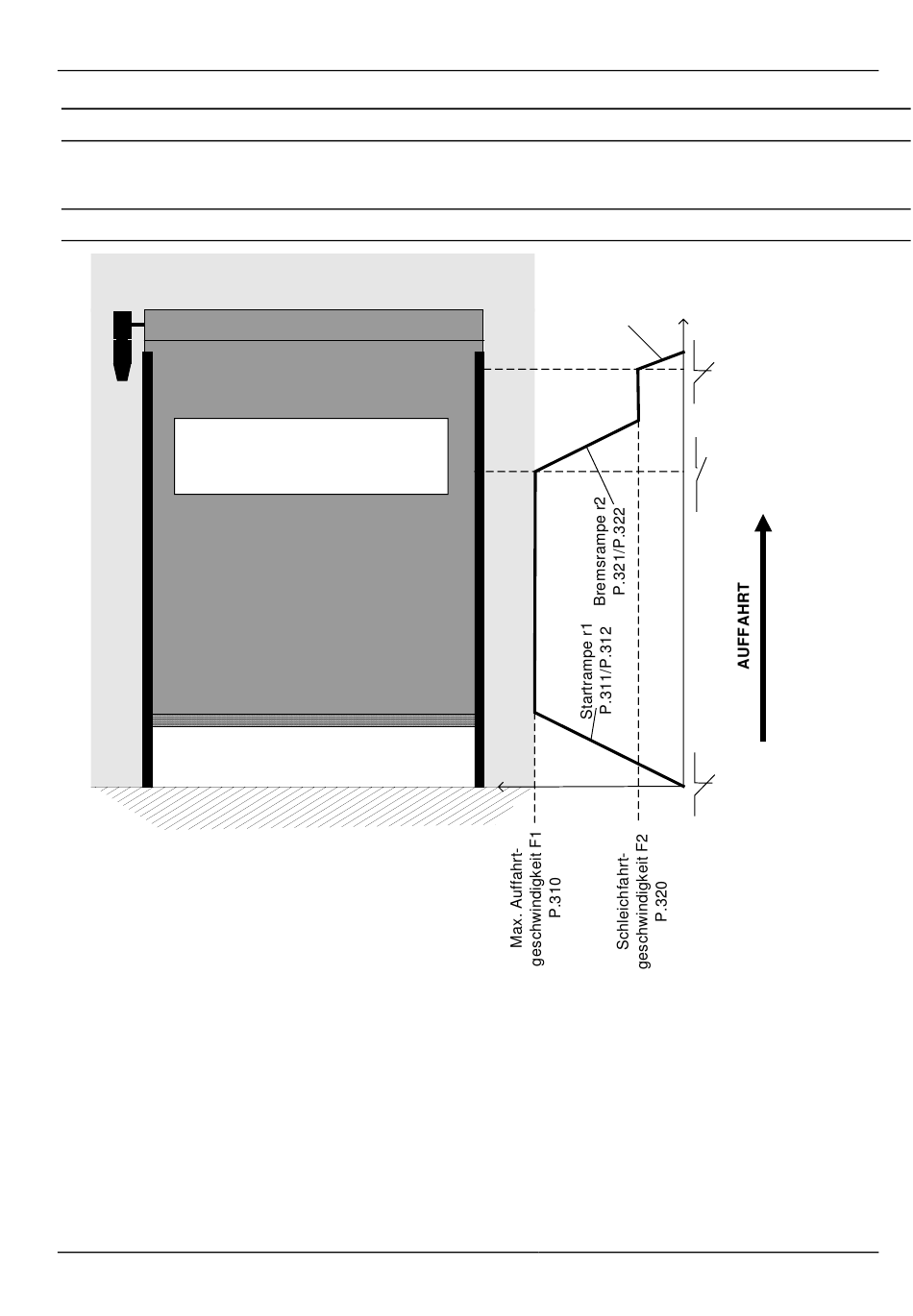

Abbildung 5: Auffahrt mit Frequenzumrichter
Der Frequenzumrichter startet die Torfahrt mit der Startrampe „r1". Er beschleunigt von 0Hz auf die max.
Fahrgeschwindigkeit.
Das Tor wird so lange mit max. Fahrgeschwindigkeit bewegt, bis der Vorendschalter für die obere Endlage erreicht
wird. An diesem Punkt wird das Tor mit der Rampe „r2" auf die Schleichfahrtfrequenz abgebremst.
Das Tor fährt nun mit Schleichfahrtgeschwindigkeit bis zum erreichen des oberen Endschalters.
An diesem Punkt wird dann das Tor angehalten.
